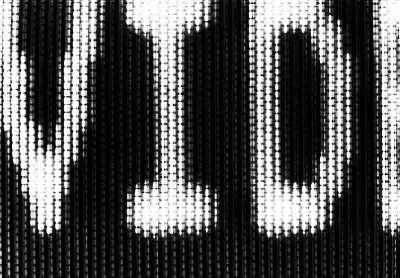

Рис. 4.20. Цветной экран крупным планом

Однако, это все же не действительное вертикальное разрешение. Обычно разрешение измеряется при помощи определенного изображения, помещаемого перед камерой, и здесь необходимо учитывать множество факторов. Во-первых, абсолютная позиция предполагаемого горизонтального испытательного изображения с высоким разрешением никогда точно не соответствует чересстрочному изображению. Кроме того, существование нерабочей зоны на экране монитора срезает небольшую часть видеоизображения, ограничена толщина электронного луча и ограничена «сетка» воспроизведения цвета.

Еще в 1933 г. Келл (Kell) и его коллеги обнаружили в ходе экспериментов, что при вычислении «реального» вертикального разрешения следует применять поправочный коэффициент, равный 0.7. Он известен как коэффициент Келла (или Келл-фактор) и является общепринятым способом аппроксимации реального разрешения. Это означает, что 575 следует скорректировать (умножить) на 0.7, чтобы получить практические границы вертикального разрешения для PAL, которое равняется примерно 400 ТВ-линиям. Та же операция выполняется в отношении сигнала NTSC, и в результате мы получаем приблизительно 330 ТВ-линий (строк) вертикального разрешения. Эти значения истинны в идеальном случае, то есть, в случае идеальной передачи видеосигнала.

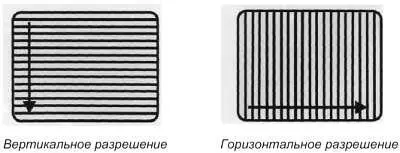

Разрешающая способность по горизонтали (горизонтальное разрешение) определяется несколько иначе. Горизонтальное разрешение определяется числом горизонтальных элементов, которые можно зафиксировать камерой и воспроизвести на экране монитора. И, аналогично тому, что мы сказали относительно вертикального разрешения, горизонтальное разрешение сообщает нам, сколько вертикальных линий можно подсчитать.

Кое-чем оно отличается. Поскольку соотношение сторон в телевидении составляет 4:3, то ширина больше высоты. Чтобы сохранить естественные пропорции изображений, мы считаем только вертикальные линии по ширине, эквивалентной высоте, т. е. 3/4 от ширины. Вот почем мы называем горизонтальное разрешение ТВ-линиями, а не просто линиями, что

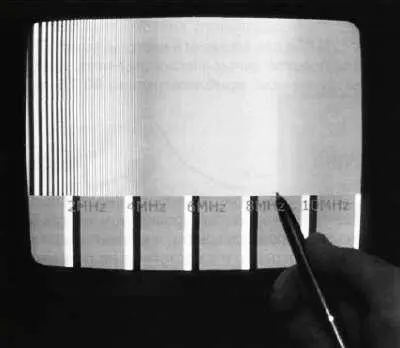

Рис. 4.21. Генератор качающейся частоты (макс. 12 МГц) позволяет проверить полосу частот монитора высокого разрешения (на иллюстрации указано 9 МГц, соответствует примерно 700 ТВ-линиям)

Горизонтальное разрешение монохромной (ч/б) ТВ-системы теоретически ограничено только поперечным сечением электронного луча, электроникой монитора и, естественно, спецификациями камеры. В действительности, существует много других ограничений. Одно из них — это ширина полосы частот видеосигнала для данного типа передачи. Даже при том, что в ТВ-студии могут быть камеры с высоким разрешением, мы передаем только 5 МГц видеоспектра (как указывалось выше); поэтому производителям совершенно не нужно выпускать ТВ-приемники с более широкой полосой частот. В видеонаблюдении, тем не менее, ширина полосы видеосигнала диктуется, главным образом, самой камерой, так как ч/б мониторы имеют очень высокое разрешение (до 1000 ТВ-линий), которое ограничено только качественными характеристиками монитора, из которых самые важные — это точность и поперечное сечение электронного луча.

У системы цветного ТВ есть еще одно препятствие: физический размер цветовой маски и ее шаг.

Цветовая сетка имеет форму очень мелкой решетки. Эта решетка используется для разделения на три основных цвета — красный, зеленый и синий. Число элементов цветного изображения (точки RGB) в решетке определяется размером экрана монитора и качеством ЭЛТ. В видеонаблюдении доступно любое число ТВ-линий: от 330 (горизонтальное разрешение) до 600. Самый распространенный стандарт мониторов — 14 (дюймов) с разрешением 400 ТВ-линий. Напоминаем, что мы говорим о ТВ-линиях, которые в горизонтальном направлении дают нам абсолютное максимальное число 400x4/3 = 533 различимых вертикальных линий.

В видеонаблюдении, подобно вещательному ТВ, мы не можем изменять вертикальное разрешение, так как мы ограничены числом, определенным системой развертки. Именно поэтому мы редко рассматриваем проблему вертикального разрешения. Общепринятым вертикальным разрешением является примерно 400 ТВ-линий для CCIR и 330 ТВ-линий для EIA. Горизонтальное разрешение мы можем менять, и оно зависит от горизонтального разрешения камеры, качества средств передачи информации и монитора. В видедонаблюдении часто используются камеры с 570 ТВ-линиями горизонтального разрешения, которое соответствует максимуму приблизительно в 570x4/3 = 760 линий по ширине экрана. Камера такого типа считается камерой с высоким разрешением. В ч/б камере со стандартным разрешением горизонтальное разрешение будет составлять 400 ТВ-линий.

Между шириной полосы видеосигнала и соответствующим числом линий существует простое соотношение. Если взять одну строку видеосигнала, активная продолжительность которого равна 57 микросекунд, и распределить его на 80 ТВ-линий, мы получим 80x4/3 = 107 линий. Эти линии, представленные в виде электрического сигнала, напоминают синусоидальные колебания. Так, пара черно-белых строк фактически соответствует одному периоду синусоидальной волны. Поэтому, 107 линий — это приблизительно 54 синусоиды. Период синусоидального колебания равнялся бы 57 мкс/54 = 1.04 мкс. Если применить известное соотношение для времени и частоты, то есть T = 1/f, то мы получим f = 1 МГц. Следующее важное, но очень простое эмпирическое правило, дает нам соотношение между полосой частот сигнала и его разрешением: приблизительно 80 ТВ-линий соответствуют 1 МГц полосе частот.

Обычным электронным мультиметром очень трудно определить свойства видеосигнала. Однако в нашем распоряжении имеются специальные инструменты, которые при правильном использовании позволяют точно описать измеряемый видеосигнал. Это осциллографы, анализаторы спектра и вектороскопы. В большинстве случаев достаточно осциллографа, и я настоятельно рекомендую серьезным специалистам иметь его в своем арсенале.

Осциллограф

Изменение сигнала (по времени) может происходить медленно или быстро. Что считать «медленным» и «быстрым», зависит от многих связанных друг с другом условий. Одно периодическое изменение какого-либо параметра за одну секунду определяется как Герц (Гц). Звуковая частота 10 кГц соответствует 10000 колебаний в секунду. Человеческое ухо может воспринимать частоты в диапазоне от 20 Гц до 15000-16000 Гц. Видеосигнал, в соответствии с упомянутыми выше стандартами, может иметь частоту от примерно 0 Гц до 5-10 МГц.
