Здесь необходимо уточнить и подчеркнуть, что NTSC характеризуется именно 29.97 кадрами, а не 30(!). Это объясняется определением цветового сигнала в NTSC, который, как гласит видеостандарт RS170A, базируется в точности на частоте цветовой поднесущей в 3.579545 МГц. Частота строчной развертки определяется умножением 2/455 на частоту цветовой поднесущей, что равняется 15734 Гц. Из нее выводится частота кадровой развертки; NTSC рекомендует высчитывать ее умножением 2/525 на частоту строчной развертки. В результате получается 59.94 Гц для частоты кадров, или скорости полей. Однако для простоты и удобства в этой книге мы будем говорить, что в NTSC сигналу соответствует 60 полей.

Как мы уже упоминали в разделе «Цветное телевидение», основы воспроизведения цвета лежат в аддитивном смешении трех основных цветовых сигналов: красного, зеленого и синего. Так, для передачи полного цветового сигнала, теоретически, кроме информации яркости, требуются еще три разных сигнала. На заре цветного ТВ это казалось невозможным, особенно, когда для сохранения совместимости с монохромными стандартами использовалась область между 4 и 5 МГц.

Для этого требовалась сложная, но умная процедура. В рамках нашей книги объяснить такую процедуру не представляется возможным, но чтобы читатели лучше понимали все сложности воспроизведения цвета в ТВ, приведем следующие факты.

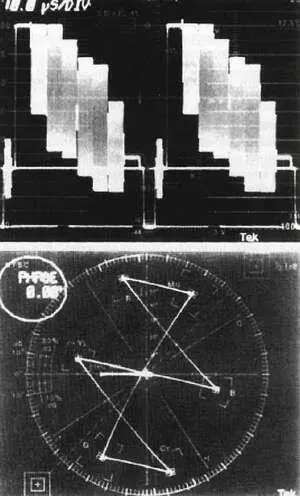

Рис. 4.14. Цветные полосы. Цветные полосы (NTSC) на экране вектороскопа

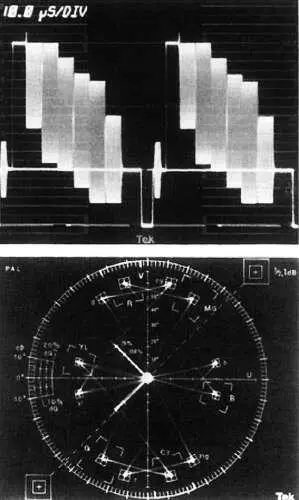

Рис. 4.15. Цветные полосы. Цветные полосы (PAL) на экране вектороскопа

В реальной ситуации помимо сигнала яркости, который часто обозначается как Y = U Y, объединяются еще два сигнала (а не три). Это так называемые цветовые разности: V = U R— U Y и U = U R— U Y, т. е. разности между красным и яркостным сигналом и между синим и яркостным. Почему вместо простых значений R, В (и G) (соответственно для красного, синего и зеленого) используются цветовые разности? Для совместимости с монохромной системой. А именно, было обнаружено, что, когда белый или серый цвет передается через систему цветного ТВ, в ЭЛТ должен присутствовать только сигнал яркости. Чтобы устранить цветовые компоненты в системе, была введена цветовая разность.

Учитывая основные соотношения между тремя цветовыми сигналами:

U Y= 0.3U R+ 0.59U G+ 0.11U B(34)

можно показать, что, используя яркость и цветоразностные сигналы, есть возможность восстановить все три основных цветовых сигнала:

U R= (U R— U Y) + U Y(35) (36) (37)

U B= (U B— U Y) + U Y

U G= (U G— U Y) + U Y

Для белого цвета U R= U B= U G,таким образом U Y= (0.3 + 0.59 + 0.11)U R= U B= U G, Цветовая разность зеленого не передается, но ее получают путем следующих вычислений (снова используя (34)):

U G— U Y= -0.51(U R— U Y) + 0.19(U B— U Y)(38)

Это отношение показывает, что в цветном телевидении для успешного восстановления цвета, помимо яркости, достаточно всего двух дополнительных сигналов. Это цветовые разности красного и синего (Ки U), и они встроены в сигнал CVBS.

Поскольку компоненты R, G и В получают из цветоразностных сигналов посредством простых линейных матричных уравнений, которые в электронике можно реализовать при помощи простых резистивных цепей, эти схемы называются матрицами линейного преобразования.

Следует отметить, что два рассматриваемых нами ТВ-стандарта, NTSC и PAL, базируют свою теорию воспроизведения цвета на двух разных показателях люминофора ЭЛТ (называемых гаммой, о чем мы поговорим позже в разделе «Мониторы»). Стандарт NTSC принимает гамму в 2.2, a PAL — 2.8. Эти показатели встроены в код сигнала до его передачи.

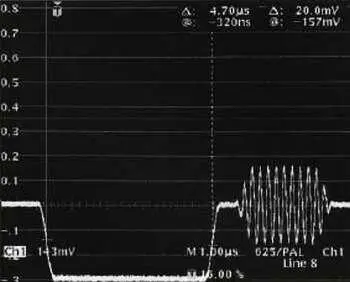

Рис. 4.16. Сигнал цветовой синхронизации

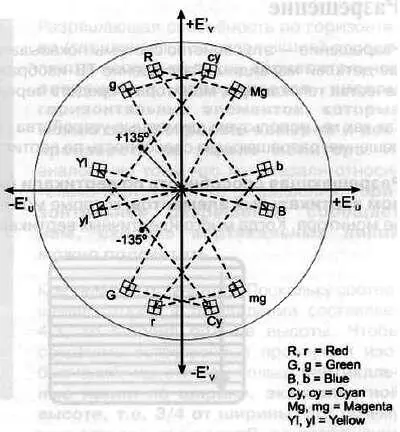

Pис. 4.17.Цве товые векторы в стандарте PAL

Практически, гамма 2.8 — это более реалистическое значение, что отражается также в более высококонтрастном изображении.

Конечно, воспроизведенный цветовой контраст будет зависеть непосредственно от гаммы люминофора монитора.

Чтобы объединить (модулировать) эти цветоразностные сигналы с сигналом яркости, в системе телевещания используется так называемая квадратурная амплитудная модуляция, где два различных сигнала (V и U) модулируют одну несущую частоту (цветовую поднесущую). Это возможно благодаря разности фаз в 90° между этими двумя сигналами, что и объясняет название «квадратурная модуляция».

В цветовом стандарте PAL есть еще одна «хитрая» схема минимизации искажения цветового сигнала. Зная, что человеческий глаз более чувствителен к цветовым искажениям, чем к изменениям яркости, ученые предложили для кодирования цвета специальную процедуру, позволяющую минимизировать искажения или, по крайней мере, сделать их менее заметными. Это достигается путем изменения фазы сигнала цветности на 180° на каждой второй строке. Так, если происходят искажения при передаче, обычно в форме сдвига фазы, то они приводят к изменению цвета такой же величины. Но поскольку электронное векторное представление цветов выбрано так, чтобы дополнительные цвета располагались друг против друга, то ошибки также являются дополнительными и, если смотреть на искаженные соседние строки с некоторого расстояния, ошибки нейтрализуют друг друга. Отсюда и название — построчное изменение фазы ( phase alternating line — PAL).

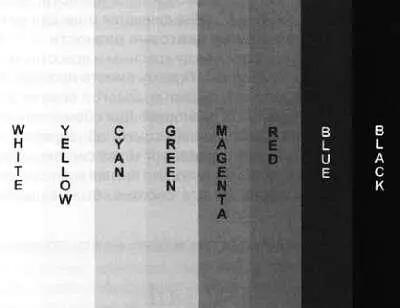

Рис. 4.18. Стандартная последовательность цветовых полос в телевидении

Разрешение — это свойство системы показывать мелкие детали. Чем выше разрешение, тем больше деталей мы видим. Разрешение ТВ-изображения зависит от числа активных строк развертки, качества телекамеры, монитора и средств передачи информации.

Так как мы используем двумерные устройства (ПЗС-матрицы и ЭЛТ), мы различаем два вида разрешения: разрешающую способность по вертикали и разрешающую способность по горизонтали.

Разрешающая способность по вертикали (вертикальное разрешение) определяется числом вертикальных элементов, которые можно фиксировать камерой и воспроизвести на экране монитора. Когда много идентичных вертикальных элементов собраны в направлении сканирования, мы получаем очень плотные горизонтальные строки. Поэтому мы говорим, что вертикальное разрешение сообщает нам, сколько горизонтальных линий мы можем различить. Считаются черные и белые строки, подсчет производится по вертикали. Понятно, что итоговый результат ограничен числом сканируемых строк в данной системе — нельзя насчитать больше 625 линий в системе CCIR или больше 525 в системе EIA. Принимая во внимание длительность кадровой (вертикальной) синхронизации и импульсов выравнивания, невидимые строки и т. д., число активных строк снижается в CCIR до 575, а в EIA до 475.
