EIAрасшифровывается как Electronics Industry Association (Ассоциация Электронной Промышленности). Эта ассоциация разработала стандарт для монохромного ТВ в США, Канаде и Японии, где его часто называют RS-170 — по коду рекомендательного предложения EIA. Когда монохромное ТВ приобрело цвет, оно получило название по имени группы, разработавшей стандарт: Национальный комитет по телевизионным стандартам (National Television Systems Committee — NTSC).

SECAM— аббревиатура французского названия Sequentiel Couleur avec Memoire, которое фактически описывает принцип передачи цвета: последовательность сигналов цветности и необходимость запоминающего устройства в ТВ-приемнике для декодирования цветовой информации. SECAM, изначально запатентованный 1956 изобретателем по имени Анри де Франс, фактически был первым аналоговым стандартом цветного телевидения, где использовалось 819 строк и 50 кадров в секунду. Позднее в SECAM стали использовать 625 строк.

Во всех ТВ-стандартах рекомендуемым является формат изображения ТВ-экрана 4:3 (4 единицы в ширину и 3 единицы в высоту). Это объясняется, главным образом, аналогичным форматным соотношением для кинопленки, принятым еще на заре телевидения.

Неодинаковое число строк, используемых в различных ТВ-стандартах, определяет остальные характеристики системы.

EIA рекомендует 525 строк, a PAL и SECAM используют 625 (раньше SECAM использовал 819 строк).

Независимо от этих различий все системы используют одну и ту же концепцию построчного создания изображения электронным лучом.

Когда видеосигнал, произведенный камерой, передается на вход монитора, флуктуации напряжения преобразуются в флуктуации потока электронов в электронном луче, который бомбардирует люминофорное покрытие ЭЛТ в процессе построчной развертки. Люминофорное покрытие генерирует свет пропорционально количеству электронов, которое пропорционально колебаниям напряжения. А эти колебания, конечно же, пропорциональны световой информации, попадающей на ПЗС-матрицу.

Люминофорное покрытие монитора также обладает определенным послесвечением, то есть генерируемый лучом свет не исчезает немедленно вместе с исчезновением луча. Люминофор продолжает излучать свет еще в течение нескольких миллисекунд. Это значит, что ТВ-экран освещается яркой полосой, которая перемещается по нисходящей на определенной скорости.

Понятно, что это очень упрощенное описание того, что происходит с видеосигналом, когда тот попадает в монитор. Более подробно работу монитора мы обсудим в гл. 6, ну а информацию данной главы будем рассматривать как введение в принципы телевидения для читателей, не имеющих технического образования.

Решая, сколько строк и какую скорость регенерации изображения использовать, следует принимать во внимание многие факторы. Как это часто бывает в жизни, решения должны быть компромиссными — нужно найти компромисс между желанием передать максимум информации, позволяющей видеть точное изображение реальных объектов, и требованием передать ее экономно и большому количеству пользователей, которые могут позволить себе купить такой ТВ-ресивер.

Чем больше используется строк и больше кадров в секунду, тем более широкой будет полоса пропускания частот видеосигнала, что и будет диктовать стоимость телекамер, технологического оборудования, передатчиков и приемников.

Скорость обновления кадра, то есть число кадров в 1 секунду, была установлена исходя из инерционности зрительного восприятия человека и яркости ЭЛТ. Теоретически, идеальным вариантом были бы 24 кадра в секунду — из-за сочетаемости такого числа и с форматом кино, и с телевидением (широко использовались в первые годы существования телевидения). Однако фактически, это оказалось невозможно по причине высокой яркости, которую дает люминофор ЭЛТ и которая вызывала мерцание изображения (относительно расстояния от зрителя до экрана, см. рис. 4.3).

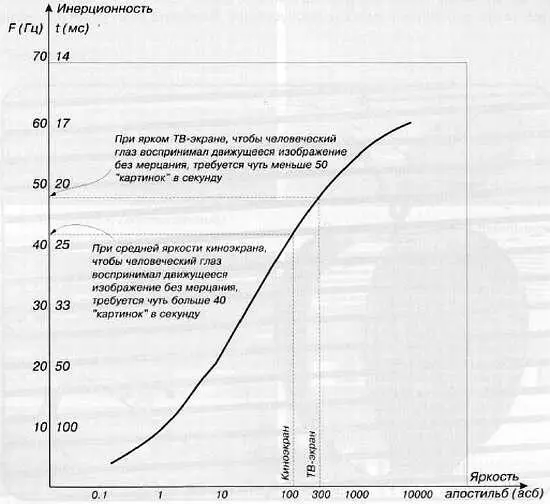

Рис. 4.3. Зависимость инерционности зрительного восприятия от яркости

В результате многочисленных экспериментов выяснилось, что для устранения мерцания требовалось, по крайней мере, 48 кадров в секунду. Такое количество кадров было бы удобно использовать, поскольку оно тождественно частоте кинопроектора, и, соответственно, можно легко конвертировать кино в телевизионный формат. Однако это число принято не было. Телеинженеры выбрали вариант 50 кадров в секунду по стандарту CCIR и 60 кадров в секунду по стандарту EIA. Эти цифры достаточно высоки, чтобы человеческий глаз не замечал мерцания, но еще важнее, что они совпали с промышленной частотой в 50 Гц, используемой во всей Европе, и частотой в 60 Гц, используемой в США, Канаде и Японии. Причиной тому была электронная схема ТВ-приемников, которые первоначально в большой степени зависели от промышленной частоты. Если бы был принят формат в 48 кадров, то разница в 2 Гц для CCIR и 12 Гц для EIA вызвала бы множество помех и перебоев в процессе развертки изображения.

Тем не менее, серьезной оставалась проблема, как воспроизвести 50 (PAL) или 60 (NTSC) кадров в секунду, реально не увеличивая начальную частоту сканирования камеры, равную 25 (то есть 30) кадрам в секунду. Дело не в том, что частоту сканирования камеры нельзя удвоить, а в том, что придется увеличить полосу пропускания видеосигнала, тем самым увеличив, как уже говорилось, стоимость электроники. К тому же, надо помнить о вещательных телеканалах, которые в этом случае должны быть шире, и, следовательно, меньше каналов было бы доступно для использования (без помех) в зоне выделенной частоты.

Все перечисленные факторы заставили инженеров использовать уловку, подобную мальтийскому механизму, используемому в кинопроецировании, благодаря чему 50 (60) кадров можно воспроизводить без реального увеличения полосы пропускания. Название этой уловки — чересстрочная развертка.

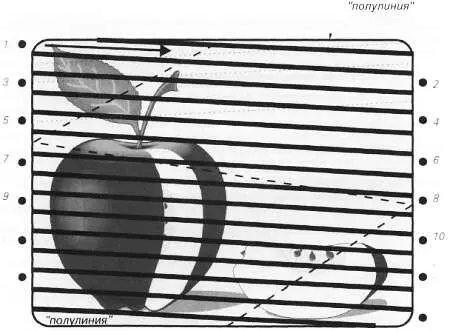

Рис. 4.4. Чересстрочная развертка, упрощенно

Вместо того, чтобы составлять изображения из 625 (525) горизонтальных строк прогрессивной разверткой, было решено чередовать развертку нечетными и четными строками. Другими словами, вместо того, чтобы посредством одной прогрессивной развертки 625 (525) строк воспроизводить один ТВ-кадр, этот кадр был разделен на две половины, одна из которых состояла только из нечетных линий, а вторая — только из четных. Они развертывались таким образом, что строки одного полукадра попадали точно между строк другого. Вот почему такая развертка называется чересстрочной. Все строки каждой половины — в случае CCIR сигнала их 312.5, в NTSC их 262.5 — формируют так называемое ТВ-поле. В системах CCIR и SECAM 25 нечетных полей и 25 четных полей, в системе EIA — по 30. В общей же сложности одно за другим, каждую секунду, быстро движутся 50 полей в секунду (в EIA 60).
