Нечетное поле вместе с последующим четным составляет так называемый ТВ-кадр. Таким образом, каждый CCIR/PAL и SECAM сигнал состоит из 25 кадров в секунду, или 50 полей.

Каждый EIA/NTSC сигнал состоит из 30 кадров в секунду, что эквивалентно 60 полям.

Фактическая развертка на экране монитора начинается в верхнем левом углу со строки 1, затем переходит на строку 3, оставляя место между 1 и 3 строками для строки 2, которая должна появляться, когда начинается сканирование четных строчек.

Первоначально было трудно достичь точной чересстрочной развертки. Чтобы получить такие колебания, при которых четные строки попадали бы точно между нечетными, необходима была очень устойчивая электроника. Но вскоре было найдено простое и очень эффективное решение: выбор нечетного числа строк, причем каждое поле заканчивает развертку на половине строки. Сохраняя линейную вертикальную развертку (которую намного легче обеспечить), половина строки завершает цикл в середине верха экрана, таким образом, заканчивая 313-ую строку в CCIR (263-ую в EIA), после чего обеспечивается точное чередование четных линий.

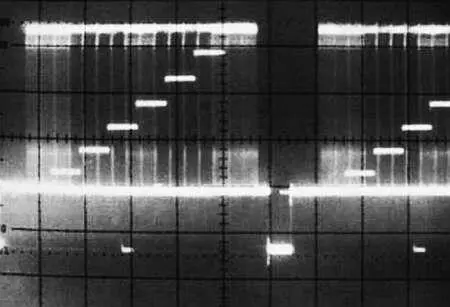

Рис. 4.5. Зона кадрового (вертикального) синхроимпульса на экране осциллографа

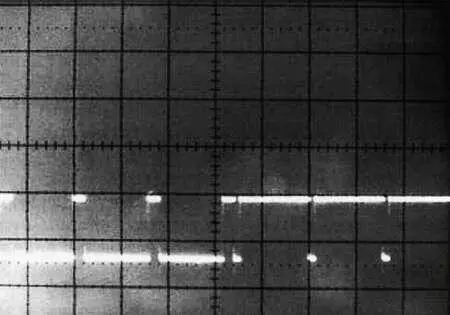

Рис. 4.6. Кадровый синхроимпульс в деталях

Рис. 4.7. ТВ-сигнал в строчном режиме (со строчным синхроимпульсом)

Рис. 4.8. Кадровый синхроимпульс можно увидеть на мониторе с настройкой V-Hold

Когда электронный луч заканчивает сканирование каждой строки (на правой стороне ЭЛТ, если смотреть на нее), он получает строчный (горизонтальный) синхронизирующий импульс (или строчный синхроимпульс). Синхроимпульс встроен в видеосигнал и следует за видеоинформацией строки. Он сообщает лучу, когда следует прекратить вывод видеоинформации и быстро вернуться влево, к началу новой строки. Равным образом, поле завершается кадровым (вертикальным) синхроимпульсом, который «сообщает» лучу, что пора прекратить «писать» видеоинформацию и следует быстро вернуться к началу нового поля. Период обратного хода электронного сканирующего луча короче, чем фактический ход развертки, к тому же он позиционный, то есть, электроны в течение этих периодов синтеза изображения не выталкиваются.

В действительности, хотя система сканирования и обозначается как 525 ТВ-линий (или 625 в PAL), не все линии активны, то есть видимы на экране. На временной диаграмме ТВ-сигнала системы NTSC и PAL мы видим, что часть линий используется для выравнивания кадрового синхроимпульса, часть вообще не используется, а некоторые невидимы из-за эффекта усечения растра (помните, ни один монитор или телеприемник не показывает видеосигнал камеры на все 100 %, за исключением некоторых специальных мониторов).

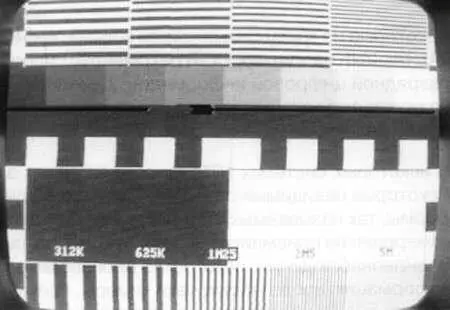

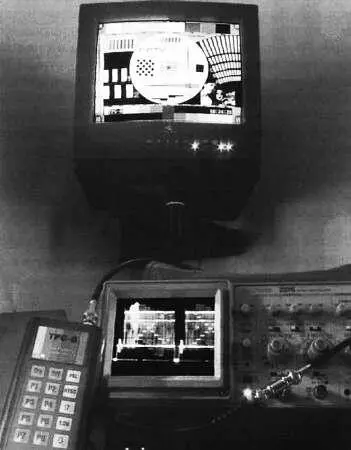

Рис. 4.9. Тестовый генератор TPG-8и осциллограмма его тестовой таблицы

Если мы учтем ошибки сканирования, толщину электронного луча и пр., то в системе CCIR (разумеется, та же логика применима к другим стандартам) мы насчитаем едва ли больше 570 активных ТВ-строк в PAL и не более 480 активных строк в NSTC. Более подробно ограничения видеосигнала рассматриваются далее.

Некоторые из «невидимых» строк весьма эффективно используются для других целей. В концепции PAL Teletext, например, CCIR рекомендует использовать строки 17, 18, 330 и 331 для размещения 8-разрядной цифровой информации. Декодер телетекста в вашем телевизоре или видеомагнитофоне может аккумулировать цифровые данные полей, которые содержат информацию о погоде, курсе обмена валют, результаты розыгрышей лотерей и т. д.

В некоторых системах NTSC строка 21 несет закрытые титры, т. е. информацию в виде субтитров.

Некоторые невидимые строки используются для вставки испытательных видеосигналов специальной формы, так называемых VITS (Video insertion test signal — сигнал испытательной строки), которые при измерении на приемнике дают ценную информацию о качестве передачи и приема в конкретной зоне.

В видеонаблюдении некоторые производители используют невидимые строки, чтобы вставить информацию вроде маркировки камеры, времени и даты записи и т. п. Эти строки можно также записать на видеомагнитофон, но на экране монитора они остаются невидимыми. Однако информация всегда присутствует в записи, она встроена в видеосигнал. Такая информация надежнее, и ее труднее подделать. Ее можно восстановить специальным ТВ-декодером строк и использовать всякий раз, когда необходимо, показывая маркировку камеры, а также время и дату записи конкретного сигнала и, например, постороннее вторжение в изображение.

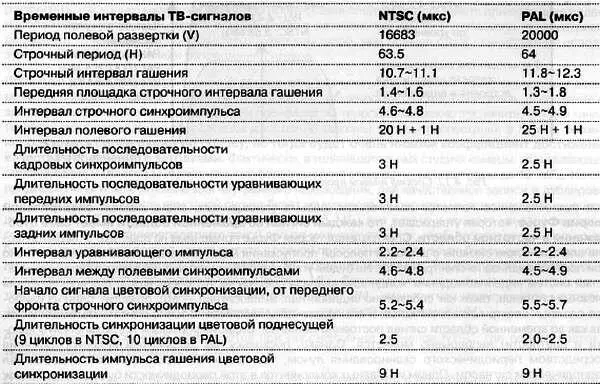

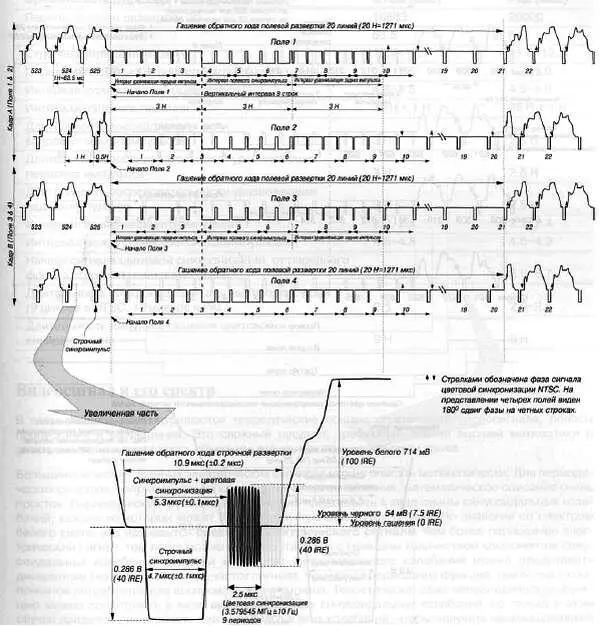

Рис. 4.10. Временная диаграмма ТВ-сигнала системы NTSC

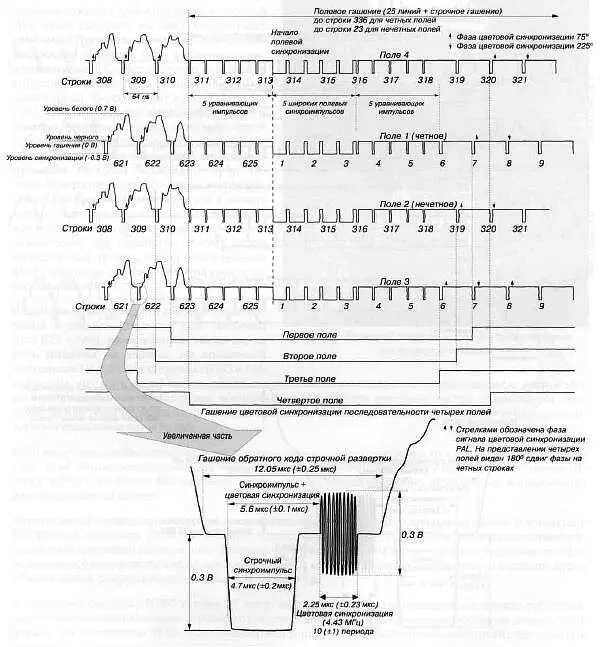

Рис. 4.11. Временная диаграмма ТВ-сигнала системы PAL

В этом разделе рассматриваются теоретические основы ограничений видеосигнала, полосы пропускания и разрешения. Это сложный предмет, требующий знания высшей математики и электроники, но я постараюсь объяснить его на простом и доступном языке.

Большинство искусственных электрических сигналов можно описать математически. Для периодических сигналов, например, таких, как в линиях энергоснабжения, математическое описание очень простое. Периодическую функцию всегда можно представить в виде суммы синусоидальных колебаний, каждое из которых может иметь различную амплитуду и фазу. По аналогии со спектром белого света, она называется спектром электрического сигнала. Чем более периодичен электрический сигнал, тем легче можно его представить и с меньшим количеством компонентов синусоидальных колебаний. Каждый компонент синусоидального колебания можно представить дискретным значением в спектре частот сигнала. Чем менее периодична функция, тем больше компонентов потребуется для воспроизведения сигнала. Теоретически, даже непериодическую функцию можно представить в виде суммы различных синусоидальных колебаний, но только в этом случае придется суммировать намного больше этих колебаний, чтобы получить непериодический результат. Другими словами, спектральное представление непериодического сигнала будет иметь полосу пропускания, более плотно заполненную различными компонентами. Чем мельче детали сигнала, тем выше частоты в спектре сигнала. Очень мелкие детали видеосигнала будут представлены высокочастотными синусоидальными колебаниями. Это равнозначно информации высокого разрешения. У сигнала, наполненного высокими частотами, более широкая полоса частот. Даже единственный, но очень резкий импульс, будет иметь очень широкую полосу частот.
