Ниже мы ознакомимся с базовым расчетом падения напряжения в так называемом кабеле «figure-8», подсоединенном к одной камере 12 В DC.

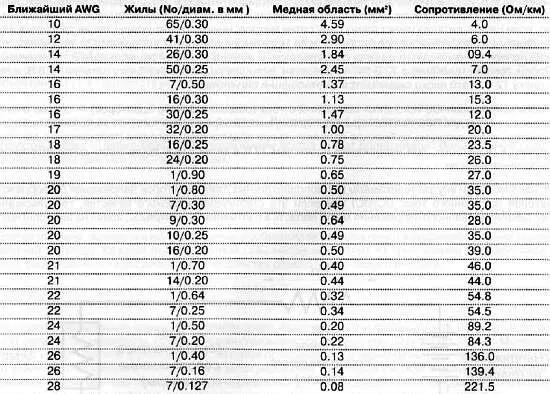

Типичное сопротивление медных проводов, размеры и AWG приведены в таблице 5.3.

Таблица 5.3

Обычно популярный кабель «figure-8» — это кабель типа 14/0.20. Первое число указывает число жилок, второе — диаметр каждой жилки в мм. Поперечное сечение кабеля равно 14 х (0.1) 2 х 3.14 = 0.44 мм 2

Сопротивление медного провода «figure-8» примерно 0.04 Ом на метр. Типичная спецификация производителя для 14/0.20 дает сопротивление петли DC равное 8 Ом/100 м (петля означает 2x100 м). Используя эти значения, мы можем оценить среднее падение напряжения при питании 12 В DC камеры через 300 м кабеля, воспользовавшись законом Ома.

Допустим, наша 12 В ПЗС-камера потребляет ток 250 мА.

Это значит, что камера для блока питания является сопротивлением в 12 В / 0.25 А = 48 Ом.

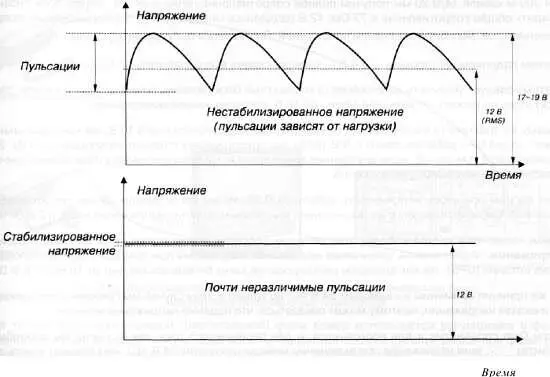

Рис. 5.61. Напряжение блоков электропитания постоянного и переменного тока

Для 300 м кабеля 14/0.20 мы получим полное сопротивление петли в 24 Ом. Теперь блок питания «увидит» общее сопротивление в 72 Ом. 12 В разделятся между R си R пзспропорционально сопротивлениям, т. е. мы получим деление напряжений. По расчетам получается: U d равно 4 В.

С таким падением напряжения — в 4 В — камера, скорее всего, работать не будет.

Поэтому следует увеличить напряжение (а компактный блок питания, совмещенный с вилкой ( plug-pack ) этого не может), по меньшей мере, до 16 В, согласно нашим вычислениям. Однако, на практике (и в зависимости от камеры) нам понадобится всего 13 В, так как наша камера может нормально работать всего с 9 В (если мы предполагаем падение напряжения в 4 В). Это справедливо в том случае, если внутренние минимальные требования камеры (благодаря наличию преобразователей DC/DC) не более 9 В.

Если бы нам пришлось использовать кабель 24/0.20, то мы бы получили общее сопротивление петли в 15 Ом, и, используя те же вычисления, мы получим падение напряжения всего в 2.8 В.

Вывод таков: чем толще кабель, тем меньше сопротивление петли, тем меньше падение напряжения. Может помочь увеличение или накачка напряжения при помощи стабилизирующего блока питания (UPS), так как диапазон регулирования таких блоков составляет от 10 В до 16 В DC.

Тот же принцип применим и к камерам 24 В АС, но только в этом случае мы говорим о среднеквадратическом напряжении, поэтому может показаться, что падение напряжения меньше.

Закон Ома справедлив и для постоянного, и для переменного тока, так что если мы попробуем посчитать падение напряжения при включении камеры (допустим 24 В АС), нам следует учесть два момента: меньший расход тока (так как выше вольтаж) и то, что 24 В АС — это на самом деле среднеквадратическое значение, т. е. 24 x 1.41 = 33.84 U zp( volts zero-to-peak , вольт от нуля до пика). Применяя закон Ома, мы получим более низкое падение напряжения, чем в случае 12 В DC блока питания, но только из-за различных значений тока и напряжения. Другими словами, более низкое падение напряжения с 24 В АС (и еще более низкое с 110 или 240 В АС) имеет место вовсе не потому, что к АС камерам применяются другие законы, а просто потому, что выше напряжение. Фактически по этой же причине энергия с электростанций распределяется не на том уровне, который используется в домах, а передается под напряжением в десятки тысяч вольт, так что ток и падение напряжения в кабеле при передаче на дальние расстояния становятся приемлемыми.

В качестве средства для простого расчета и справок здесь приводится таблица 5.3 со списком стандартных медных проводов, содержащая также ближайший AWG номер, наиболее распространенную многожильную технику, площадь сечения в мм 2и сопротивление в омах.

Камеры переменного тока обычно синхронизированы с сетью электропитания. Это значит, что частота полей синхронизирована с частотой сетевого питания. Если все камеры системы замкнуты на один и тот же источник питания, т. е. находятся в одной фазе (не забудьте, что у нас три различные фазы, каждая из которых смещена на 120° относительно двух других), тогда мы получим (неявно) синхронизированные камеры.

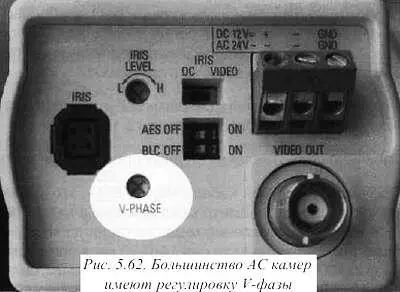

Для тонкой настройки полевой (вертикальной) фазы камер используется регулировка V-фазы. Регулировка V-фазы может помочь, даже если используется сетевое питание различной фазы, с ее помощью невозможно выровнять лишь полевой синхроимпульс камер относительно точки нуля сетевого питания. Для этого потребуется осциллограф с двумя каналами. Затем одна камера, к которой настраивается полевая регулировка монитора, считается опорной. V-фаза настраиваемой камеры устанавливается так, чтобы она совпадала с V-фазой опорной камеры.

Следует отметить, что вовсе не обязательно, чтобы все АС камеры были замкнуты на одну сеть. Все зависит от конструкции камеры и электронного обеспечения для такого соединения. Если вы сомневаетесь, спросите у своего поставщика.

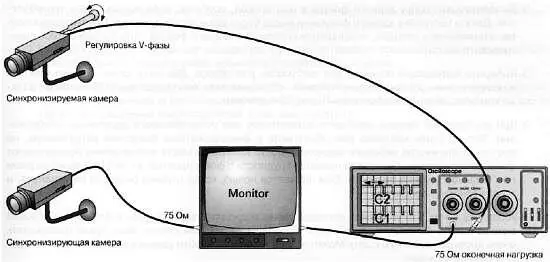

Рис. 5.63. Для регулировки V-фазы телекамер, синхронизированных от сети, потребуется двухканальный осциллограф

Чтобы помочь специалистам по инсталляции, я собрал перечень инструкций, которые рекомендуется выполнить перед установкой камеры на позицию. Некоторые найдут этот список полезным, другие захотят добавить что-то еще, специфичное для их системы. Для многих выпущенных в последние годы интегрированных камер (фиксированных и поворотных), полный перечень и не понадобится, так как многое задается изготовителем. Однако, все еще попадаются такие установки, которые требуют тщательной проверки.

Итак, ниже следует перечень параметров, которые рекомендуется проверить перед инсталляцией камеры:

— Коннектор автодиафрагмы. Он обычно поставляется с камерой, а не с объективом. К сожалению, у производителей нет единых стандартов, и коннекторы автодиафрагмы бывают всяческих размеров и форм. Храните коннектор вместе с камерой. Если вы его потеряете, то найти запасной может оказаться не просто. А также храните схему выводов и проводов автодиафрагмы, которая обычно поставляется вместе с инструкциями к камере.

— Если используется DC-камера, то проверьте, где положительный, а где отрицательный конец сетевого штекера. Иногда верх — плюс, а иногда — минус. Есть такие DC-камеры, для которых вообще не обязательно знать полярность.
