Чтобы вывести изображение на экран, нужно выбрать A/V канал, в обход ТВ-тюнера. Если у ТВ-приемника нет A/V входа, то можно воспользоваться A/V входом видеомагнитофона, так как видеомагнитофон модулирует видеосигнал на выходе для метровых или дециметровых волн (обычно каналы 2, 3, 4 или 36).

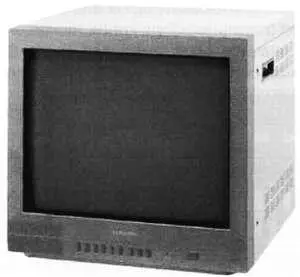

Рис. 6.6. Цветной видеомонитор 21"

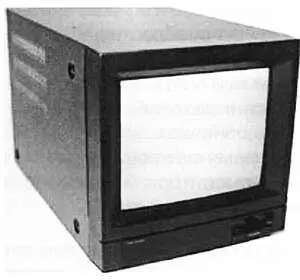

Рис. 6.7. 9" цветной видеомонитор

Качество изображения телевизора иногда сравнимо с качеством монитора, а иногда — нет. Все зависит от кинескопа, качества ресивера и от входной полосы пропускания, которая обычно соответствует сигналу телевещания 5 МГц. Есть и еще один фактор, который следует учитывать: телевизоры обычно заключены в пластмассовые корпуса и не защищены от электромагнитного излучения соседних устройств. Как мы знаем, в системах видеонаблюдения рядом может находиться несколько видеомониторов, и именно поэтому видеомониторы в видеонаблюдении обычно заключены в металлические корпуса. ( Есть и другие аргументы: металлический корпус в какой-то мере снижает уровень электромагнитного излучения для оператора, уменьшает вероятность возгорания прибора. Кроме того, видеомониторы рассчитаны на круглосуточную работу в течение многих лет, чего нельзя сказать о телевизорах. Прим. ред.)

На передней панели видеомониторов обычно имеется четыре регулятора: «строчная синхронизация» ( horizontal hold ), «кадровая синхронизация» ( vertical hold ), «яркость» ( brightness ) и «контрастность» ( contrast ).

Схема строчной синхронизации настраивает фазу строчного синхроимпульса схемы видеомонитора относительно сигнала телекамеры.

Эффект от настройки строчной синхронизации похож на сдвиг картинки влево или вправо. Если фаза строчной развертки установлена слишком далеко, то в крайнем положении регулятора изображение становится неустойчивым и строчная синхронизация срывается. Аналогичный эффект может проявиться в случае, если мал размах строчных синхроимпульсов или они искажены при передаче по слишком длинному коаксиальному кабелю (падение напряжения, вызванное значительным сопротивлением, и завал высоких частот из-за значительной емкости). Последний эффект не может быть компенсирован регулировкой строчной синхронизации. Этой регулировкой можно только центрировать изображение.

Регулятор кадровой синхронизации настраивает фазу кадрового синхроимпульса. Это может потребоваться для компенсации различного положения кадровых синхроимпульсов от различных телекамер. Обычно видеомонитор настраивается на один видеосигнал, так что изображение остается стабильным. Однако если несколько несинхронизированных видеосигналов последовательно переключаются на данный видеомонитор, может проявиться нежелательный эффект, который называется picture roll (медленное перемещение изображения по вертикали). Пожалуй, это самый нежелательный эффект в видеонаблюдении. Он имеет место из-за неспособности видеомонитора быстро перестраиваться на различные сигналы по мере их переключения в последовательном или матричном видеокоммутаторе (этот вопрос обсуждается в разделе, посвященном видеокоммутаторам). Это также означает, что различные видеомониторы имеют различное время синхронизации (вхождения в синхронизм). Хорошие видеомониторы быстрее входят в режим кадровой синхронизации.

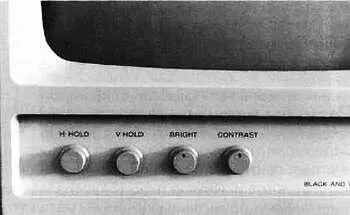

Рис. 6.8. Регуляторы типичного черно-белого видеомонитора

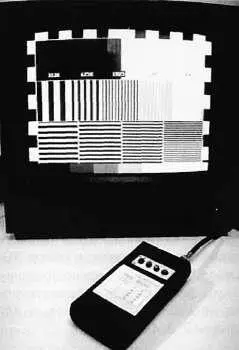

Рис. 6.9. Карманный тестовый генератор телевезионных сигналов — это очень удобно

В видеонаблюдении наиболее распространенным типом систем являются системы с переключением нескольких телекамер на один видеомонитор. Поэтому мы уделим побольше внимания рассмотрению синхронизации в видеонаблюдении.

Системы типа одна телекамера — один видеомонитор используются очень редко. Не только потому, что это дорого, но и потому, что это не практично. Прежде всего, требуется дополнительное физическое пространство для размещения мониторов, но самое главное, оператор не может долго концентрировать внимание сразу на нескольких видеомониторах.

(Однако для небольших видеосистем подобная конфигурация имеет право на жизнь, так как у нее ряд неоспоримых преимуществ: отсутствует неконтролируемое время на переключение, нет оцифровки с присущими ей недостатками, а «живучесть» системы намного выше, так как легко диагностировать неисправный элемент и заменить. Прим. ред.)

«Контрастность»позволяет настраивать динамический диапазон электронного луча, что позволяет повышать и понижать контрастность изображения (диапазон от черного до белого).

Обычно это делается тогда, когда меняются условия освещенности в помещении (где стоят мониторы).

«Яркость»отличается от регулировки контрастности: она поднимает или снижает уровень постоянной составляющей тока электронного луча, сохраняя тот же динамический диапазон.

Этой настройкой пользуются в том случае, когда воспроизведение тонов видеосигнала выглядит неестественно. Простое эмпирическое правило гласит: настрой яркость и контрастность так, чтобы зритель увидел максимально возможное количество деталей. Чем слабее свет в помещении с видеомониторами, тем ниже установка контрастности. Снижение контрастности улучшает четкость изображения (меньше сечение электронного луча) и продлевает время жизни кинескопа. Иногда не удается хорошо настроить яркость и контрастность, особенно при переключении различных телекамер с различными видеосигналами. Для объективной регулировки яркости и контрастности следует использовать тестовый генератор телевизионных сигналов, дающий сигнал градаций яркости — таблицу с равномерно распределенными уровнями серого. После чего контрастность и яркость настраиваются таким образом, чтобы все ступени были одинаково хорошо различимы. После такой настройки можно объективно судить о яркости и контрастности телекамеры. В результате мы можем решить, нуждается ли объектив данной телекамеры в настройке уровня или ALC.

Со временем, из-за непрерывной бомбардировки электронов, покрывающий кинескоп слой люминофора изнашивается. Расчетный срок службы черно-белых кинескопов составляет от 20000 до 30000 часов. Это всего пара лет непрерывной работы. Изношенный люминофор ЭЛТ дает изображения низкой контрастности и четкости. Цветной видеомонитор «протянет» немного дольше — ведь меньшее количество электронов (не забудьте, что здесь три раздельных луча для трех основных цветов) используется для возбуждения трех люминофоров (80 % мощности электронных лучей рассеивается защитной маской. Надо сказать, что «подсевший» цветной кинескоп хуже передает изображение, чем «подсевший» черно-белый кинескоп вследствие нарушения баланса белого. Прим. ред.). В любом случае, через несколько лет постоянного использования регулировка контрастности и яркости более не смогут компенсировать старение кинескопа, и видеомонитор придется заменить (ИЛИ, если есть возможность, то кинескоп, самую дорогую деталь. Прим. ред.).
