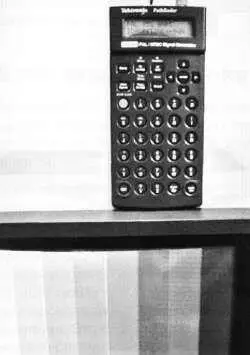

Рис. 6.10. Усовершенствованный карманный генератор тестовых сигналов

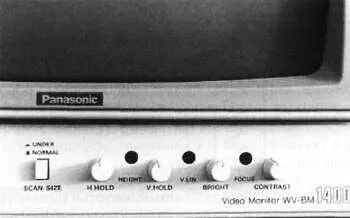

Puc. 6.11. Передняя панель управления усовершенствованного черно-белого видеомонитора

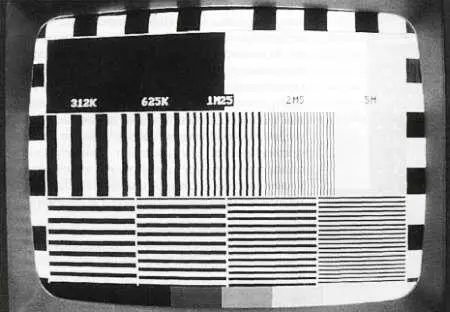

Рис. 6.12. Тестовый сигнал для анализа полосы пропускания

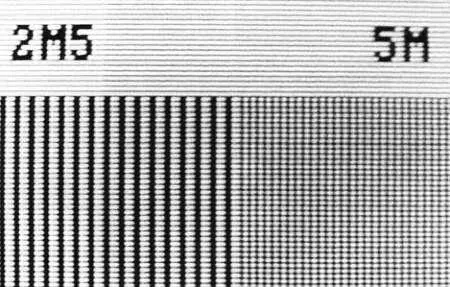

Рис. 6.13. Секция с частотами 2.5 МГц и 5 МГц крупным планом

Иногда, если черно-белый видеомонитор воспроизводит все время одну и ту же неподвижно установленную телекамеру, становится заметен эффект «запечатленного образа» (как и в случае телекамер с передающими трубками). Если регулировку яркости и контрастности использовать осторожно и в соответствии с комнатным освещением, срок службы видеомонитора можно продлить. То же относится и к телевизорам.

Еще два регулятора — «линейность»( linearity ) и « размер по вертикали» ( picture height ) — обычно находятся на задней стенке видеомонитора.

«Линейность» настраивает линейность кадровой развертки, что отражается на вертикальной симметрии изображения. Если линейность не настроена соответствующим образом, круги принимают яйцеобразную форму. Для настройки линейности видеомонитора потребуется тестовый генератор телевизионных сигналов, формирующий на экране круг. Иногда вместо него можно использовать ПЗС-телекамеру (ПЗС-матрица не дает геометрических искажений), позиционируя ее перпендикулярно плоскости круглого объекта.

«Размер по вертикали» позволяет настроить изображение по высоте. Если высота не настроена, круги окажутся эллиптическими. Затрагивается также и размер растра (он уменьшается или увеличивается), что косвенным образом изменяет разрешающую способность по вертикали.

Большинство видеомониторов имеет регулировку фокусировки электронного луча ( focus ), обычно он находится внутри видеомонитора, поблизости от высоковольтного блока. Этот регулятор настраивает сечение электронного луча в месте контакта со слоем люминофора, влияя на четкость изображения. На некоторых видеомониторах этот регулятор расположен на передней панели и называется aperture.

На цветных видеомониторах есть регулятор «Цвет»( color ), позволяющий увеличивать или уменьшать насыщенность цвета в цветовом сигнале. Он отличается от регулировки яркости. Цветные видеомониторы особо чувствительны к статическим и другим внешним электромагнитным полям, так как воспроизведение цвета в сильной степени зависит от точности динамического сведения трех электронных лучей (красного, зеленого, синего).

Даже незначительное присутствие другого магнитного поля (громкоговоритель рядом с кинескопом) может повлиять больше на один из лучей, чем на другие. В результате получаются неестественные цветовые пятна в тех областях экрана, которые ближе к источнику магнитного поля. Для борьбы с такими эффектами, цветные ТВ-мониторы снабжены дополнительным элементом конструкции — катушкой размагничивания. Она представляет собой петлю из проводников вокруг кинескопа, на которую каждый раз при включении видеомонитора подается сильный токовый импульс. Благодаря этому создается короткий, но сильный электромагнитный импульс, удаляющий все остаточные магнитные поля. Если внешнее поле сильное и постоянное, то размагничивающая катушка с ним не справится. (Действие катушки размагничивания основано на формировании в ней затухающего колебательного процесса. Прим. ред.)

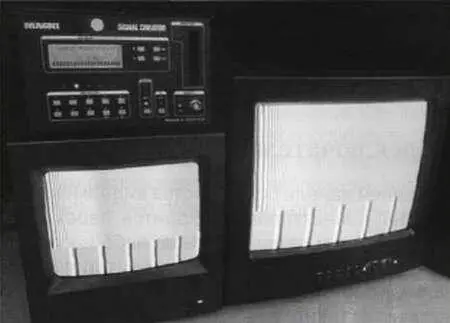

Рис. 6.14. Для анализа полосы частот различных видеомониторов используются специальные генераторы качающейся частоты

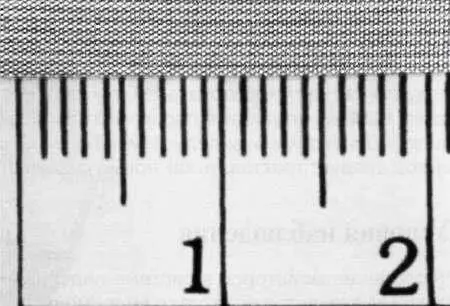

Рис. 6.15. Увеличенное изображение, на котором отчетливо виден шаг зерна кинескопа с теневой маской. Для сравнения рядом помещена линейка

Существуют и профессиональные видеомониторы (спроектированные для телевещания), и они довольно часто используются в крупных и улучшенных системах видеонаблюдения. Они оборудованы усовершенствованной электроникой и кинескопами с разрешающей способностью по горизонтали свыше 600 ТВЛ. Такие видеомониторы имеют дополнительные регуляторы (кроме упомянутых выше): « оттенки»( hue ) (это сами цвета: красный, зеленый, оранжевый и др.), « насыщенность» ( saturation ) (характеризует беспримесность цвета, т. е. сколько в изображении содержится белого, при насыщенности 100 % цвет не содержит белого), « H-V задержка» ( H-V delay ) (очень полезная особенность — задержка строчного и кадрового синхроимпульса: кинескоп отображает сигнал, разделенный на четыре области, аналогично видеоквадратору (разделителю экрана), так что можно визуально проконтролировать строчный и кадровый синхроимпульсы) и « уменьшение растра» ( underscan ) (монитор показывает 100 % видеосигнала, что особенно важно при тестировании разрешающей способности телекамеры).

На задней панели большинства видеомониторов рядом с двумя BNC-коннекторами находится переключатель сопротивления.

Задача переключателя: либо нагрузить коаксиальный кабель на 75 Ом (если видеомонитор является последним в цепи элементов), либо оставить его в положении высокоомного входа ( high ), если видеомонитор не является последним компонентом на пути видеосигнала.

Как мы уже обсуждали, все используемые в видеонаблюдении источники видеосигнала спроектированы при работе на нагрузку 75 Ом, что требует такого же входного сопротивления у приемников видеосигнала (в данном случае видеомониторов).

Только тогда мы получим 100-процентную передачу энергии и хорошее воспроизведение изображения.

Если же видеомонитор не является последним элементом на пути сигнала (например, еще один видеомонитор использует тот же сигнал), то следует поставить полное сопротивление первого видеомонитора на «high», а 75 Ом установить на последнем (оконечном видеомониторе). (Рассмотренное техническое решение носит название сквозной видеовход или сквозная петля — loop through. Прим. ред.)
