Сигнал цветности тоже по своей природе периодический, поскольку он появляется при каждом рабочем ходе по строке и прерывается на время гашения. Поэтому, сигнал цветности будет также сгруппирован в блоки с интервалом 15.734 кГц по всей полосе частот. Если цветовая поднесущая выбрана на

нечетной гармонике F h/2 (455), то сигналы блоков цветового сигнала попадут точно между сигналами яркости. Вследствие этого сигналы Y и С могут занимать одно и то же частотное пространство, реализуя процесс частотного разделения.

Эта идея лежит в основе гребенчатых фильтров. Гребенчатый фильтр может быть разработан таким образом, что его амплитудно-частотная характеристика будет иметь нули на периодических частотных интервалах. На средней частоте между нулями, гребенчатый фильтр пропускает сигнал. Если гребенчатый фильтр настроен на те же самые интервалы 15.734 кГц, что присутствуют в спектре Y/C, то он будет пропускать сигнал Y, подавляя сигнал С или наоборот.

При использовании кабелей Y/C для связи между компонентами видеосистемы S-VHS наблюдаются минимальные перекрестные искажения цвета и яркости, однако для системы видеонаблюдения это непрактично, поскольку требует использования двух коаксиальных кабелей. Миниатюрный кабель Y/C, который поставляется с некоторыми моделями видеомагнитофонов S-VHS, является двойным коаксиальным кабелем, предназначенным только для небольших расстояний, поскольку его затухание намного больше, чем у широко распространенного кабеля RG-59/U. Основное назначение таких Y/C-соединений — это возможность перезаписи.

Следует также отметить, что технология гребенчатой фильтрации совершенствуется с каждым днем.

Сегодня самые усовершенствованные модификации гребенчатых фильтров используются не только в видеомагнитофонах S-VHS, но также и в высококачественных видеомониторах и телевизорах.

Сначала это был двумерный гребенчатый фильтр, в котором, чтобы сравнить «содержимое» цветового сигнала и выбрать оптимальную фильтрацию, использовалась не одна единственная строка видеосигнала, а еще и две соседние — предыдущая и последующая (отсюда название — двумерный). Дальнейшее усовершенствование было привнесено трехмерной гребенчатой фильтрацией и цифровой гребенчатой фильтрацией, когда информация о цвете обрабатывается не только в одном телевизионном поле, но и в предыдущем и последующем полях (поэтому — трехмерный). Новые разработки продолжают повышать разрешение и точность воспроизведения цвета.

Возможно, что в состав вашего оборудования входят, например, видеомагнитофон S-VHS и видеомонитор, оба со встроенными гребенчатыми фильтрами, но необязательно одинакового типа и качества. Имеет смысл поэкспериментировать, поскольку может случиться так, что лучшее качество при воспроизведении изображения будет достигнуто, если с видеомагнитофона взять композитный видеосигнал, информация о цвете из которого будет извлекаться гребенчатым фильтром видеомонитора (если он обладает лучшими параметрами), чем при использовании кабельного соединения Y/C между видеомагнитофоном S-VHS и видеомонитором.

Таким образом, применение в системе видеонаблюдения видеомагнитофонов S-VHS с цветными телекамерами высокого разрешения и одним коаксиальным кабелем для композитного видеосигнала является все же гораздо более предпочтительным, чем использование видеомагнитофонов формата VHS.

Качество записываемого сигнала обеспечивается высоким качеством адаптивного гребенчатого фильтра, встроенного в видеомагнитофон S-VHS, и воспроизведенный сигнал будет хорош настолько, насколько его способен будет отображать видеомонитор. Если используется цветной видеомонитор с высоким разрешением, который к тому же обладает своим гребенчатым фильтром, то качество будет намного выше, чем при использовании видеомониторов, предназначенных для коммерческого использования. Если мы предполагаем, что разрешающая способность по горизонтали телекамеры составляет 470 ТВЛ,

видеомагнитофон S-VHS имеет приблизительно 400 ТВЛ, а видеомонитор — 600 ТВЛ, то ясно, что видеомагнитофон представляет самое узкое место в смысле разрешающей способности и воспроизведенный сигнал будет иметь около 400 ТВЛ (предполагается, разумеется, использование ленты формата S-VHS).

Другое второстепенное замечание, затерявшееся среди многочисленных технических вопросов, связанных с видеомагнитофонами формата S-VHS, связано с режимами LP/SP (длительное воспроизведение/стандартное воспроизведение). Качество S-VHS достижимо как в режиме длительного воспроизведения, так и в режиме стандартного воспроизведения. Наблюдается весьма незначительное ухудшение записи в области верхних частот вследствие более близкого расположения видеодорожек и более медленного перемещения ленты, но этот дефект почти не обнаруживаем.

Использование бытовых видеомагнитофонов для целей видеонаблюдения

Самый тривиальный вопрос, который часто задают мне люди, далекие от техники, звучит так: «Могу ли я присоединить телекамеру к своему домашнему видеомагнитофону и записывать, а потом просматривать запись по телевизору?». Ответ — «Да», хотя вам следует иметь в виду, что при этом произойдет снижение качества записи из-за использования оборудования, не предназначенного специально для систем видеонаблюдения.

Типичный бытовой видеомагнитофон кроме радиочастотного (антенного) входа, имеет также входы Аудио/Видео (A/V). Обычно они представлены в виде входных розеток (иногда их называют RCA-разъемами), одна предназначена для основной полосы пропускания видеочастот (это то, что, как мы ранее упоминали, передается нам камерой видеонаблюдения), а другая — для звукового сигнала. Таким образом, видеосигнал камеры видеонаблюдения должен быть присоединен непосредственно к видеовходу видеомагнитофона с помощью соответствующего адаптера (BNC-RCA). После этого видеовыход видеомагнитофона (того же самого типа RCA) должен быть присоединен к видеовходу телевизора. Как видеомагнитофон, так и телевизор должны быть переключены на канал A/V, после чего изображение с телекамеры должно появиться на экране вашего телевизора.

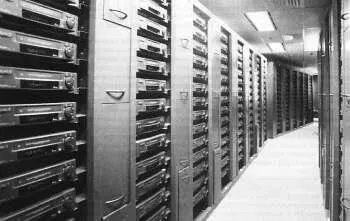

Рис. 8.11. Стойки с видеомагнитофонами в Сиднейском казино « Star City», которые записывают сигналы со всех телекамер в режиме реального времени и полностью управляются матричным коммутатором.

Однако, если ваш телевизор не имеет входа A/V, то радиочастотный выходной сигнал видеомагнитофона должен быть принят на радиочастотном (или антенном) входе телевизионного приемника. Понятно, что телевизор при этом должен быть настроен на канал видеомагнитофона, которым в большинстве случаев должен служить один из ДМВ-каналов (36–39), поскольку это — заранее определенная зона для видеомагнитофонов, но некоторые более ранние модели могут модулировать свой сигнал в диапазонах метровых волн — 0, 1,2 или 3. В этом случае видеомагнитофон также должен быть настроен на канал A/ V, чтобы передать сигнал телекамеры с видеовхода на радиочастотный выход. В обоих упомянутых случаях видеомагнитофон включается между телекамерой и телевизором. При просмотре сигнала в реальном времени или в записи изображение появляется на экране телевизора, и в режиме воспроизведения видеомагнитофон отсекает входящий сигнал «живого» изображения и показывает на том же самом телевизоре записанное изображение.
