При сравнении моделей бытовых видеомагнитофонов со специально предназначенными для видеонаблюдения time lapse видеомагнитофонами, которые будут рассмотрены в следующем параграфе, становятся очевидными их многочисленные неудобства: нет встроенных времени и даты в записываемый видеосигнал, нет входов для внешних датчиков тревоги и максимальное время записи может быть достигнуто в режиме длительного воспроизведения, который не превышает 10 часов для системы цветного телевидения PAL и 8 часов для системы NTSC. Однако, имеются и некоторые, вполне определенные преимущества: цена обычного видеомагнитофона очень низка и доступна, а изображения записываются в полном объеме, то есть 50 полей в секунду для системы PAL и 60 полей в секунду для системы NTSC.

Из-за последнего обстоятельства некоторые производители матричных видеокоммутаторов разработали специальные аппаратные средства и программные интерфейсы для своих устройств с тем, чтобы можно было управлять работой бытовых видеомагнитофонов. Обычно это делается путем исключения пульта дистанционного управления на ИК-лучах, при этом полное управление видеомагнитофоном осуществляется посредством матричного видеокоммутатора. Для больших систем это сопряжено почти с такими же материальными затратами, как если включать в их состав видеомультиплексоры или time lapse видеомагнитофоны. По этой причине, а также вследствие необходимости обеспечения записи в режиме реального времени на протяжении всего времени работы, такое решение стало особенно привлекательным для больших видеосистем в казино. Имея матричную систему, надлежащим образом разработанную и запрограммированную, можно полностью автоматизировать и контролировать работу сотен и сотен видеомагнитофонов, исключение составляет только замена лент.

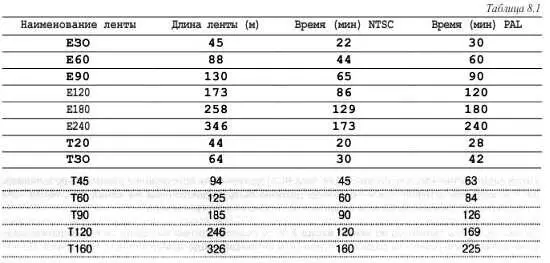

Здесь нам следует упомянуть также, что из-за различных скоростей записи в двух телевизионных стандартах, рассмотренных в настоящей книге (системах цветного телевидения PAL и NTSC), мы имеем различную длину видеозаписи, и, следовательно, слегка различное время записи/воспроизведения. Представленная ниже таблица должна дать достаточно полную информацию о таких несоответствиях. Пожалуйста, обратите внимание, что международная маркировка ленты для устройств системы PAL предусматривает букву «Е», а для устройств системы NTSC — букву «Т».

Time lapse (TL) видеомагнитофоны — это особая категория видеомагнитофонов, которые были разработаны специально для индустрии безопасности.

Основное отличие TL-видеомагнитофонов VHS от бытовых видеомагнитофонов состоит в следующем:

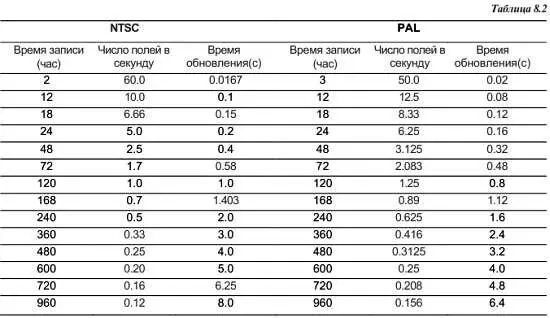

— TL-видеомагнитофоны могут производить запись продолжительностью до 960 часов на 180-минутную (PAL) или 120-минутную ленту (NTSC). Возможны и другие режимы записи от 3 до 960 часов: 12, 24, 48, 72, 96, 120, 168, 240, 480 и 720 часов. Это достигается с помощью шагового двигателя, который позволяет перемещать ленту с дискретным шагом, в то время как барабан видеоголовок непрерывно вращается. Обычно вплоть до режима 12-часовой записи лента перемещается с постоянной скоростью, после которого, начиная с режима «24 часа», она движется дискретными шагами. Время, прошедшее между последовательными кадрами, увеличивается при выборе более длительного режима. Типичные промежутки времени показаны в таблице 8.2.

Упомянутые режимы относятся к 180-минутной или 120-минутной ленте в зависимости от рассматриваемой системы цветного телевидения. Если вместо них используется 240-минутная лента, то соответствующий TL-режим увеличивается на 1/3, то есть 24 часа растягиваются на 32 часа, 72 часа — на 96, и так далее. Тот же самый логический подход применяется при использовании 300-минутной ленты, когда TL-режимы увеличиваются на 2/3, то есть 24 часа переходят в 40 часов, 72 часа — в 120, и так далее. Для получения более детальной информации, пожалуйста, воспользуйтесь таблицей 8.2.

Ясно, что, когда TL-видеомагнитофон делает запись в TL-режиме, события не записываются в режиме реального времени, поскольку каждую секунду не записываются 50 полей (60 для NTSC). Соответствующее воспроизведение напоминает видеовоспроизведение в режиме паузы, происходящее короткими, но регулярными интервалами, как показано в таблице 8.2. TL-видеомагнитофоны могут записывать и воспроизводить запись в любом режиме независимо от того, в каком режиме она была сделана. В режиме стоп-кадра изображение имеет исключительно высокое качество. Если изображение неустойчиво, то специальный регулятор стабильности стоп-кадра, отсутствующий в бытовых моделях видеомагнитофонов, позволяет стабилизировать изображение до абсолютно четкого стоп-кадра. Это имеет огромное значение, если целью является верификация записи.

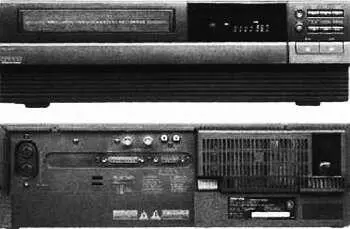

Рис. 8.12. Time lapseвидеомагнитофон VHS

— TL-видеомагнитофоны не имеют никаких тюнеров, то есть прием нормального радиочастотного сигнала невозможен.

— TL-видеомагнитофоны могут быть приведены в действие внешним сигналом тревоги, который способствует немедленному переключению устройства из режима TL в режим реального времени в течение заранее заданной продолжительности (15 с, 30 с, 1 мин, 3 мин) или пока не перестанет действовать внешний сигнал тревоги, после чего устройство опять возвращается в режим TL.

Обычно входом тревоги являются не находящиеся под напряжением нормально разомкнутые контакты (N/O). Это очень мощная функция TL-видеомагнитофонов. Когда осуществляется запись по сигналу тревоги, большинство TL-видеомагнитофонов индексирует ленту таким образом, что становится возможным быстрый поиск соответствующей зоны. Некоторые устройства предлагают производить поиск по времени, дате и часу, а некоторые предлагают еще и сканировать сигналы тревоги, что было бы очень удобно в случае необходимости ежедневной обработки более одного сигнала тревоги.

— TL-видеомагнитофоны способны трансформировать входящие сигналы тревоги в сигналы выходного напряжения, которые могут быть использованы для запуска дополнительных устройств, таких как зуммер, строб-вспышка и тому подобных.

— TL-видеомагнитофоны могут быть запрограммированы на повторную запись, что является очень полезным в том случае, если лента вдруг оказалась короче, чем ожидалось, и рядом не оказалось оператора, чтобы ее заменить.

— Среднее время безотказной работы (MTBF) видеоголовки, используемой в TL-видеомагнитофонах составляет, как правило, около 10000 часов, что эквивалентно почти одному году непрерывной записи/воспроизведения. По истечении этого срока рекомендуется производить замену видеоголовки.
