Сверхпроводниковые турбогенераторы относятся к будущему поколению турбогенераторов. Работы в этом направлении ведутся в ряде стран.

США, государства Западной Европы и Япония имеют существенные успехи в области исследований и разработок сверхпроводниковых электрических машин. Наибольших успехов в области сверхпроводниковых турбогенераторов достигли Япония и США. В ФРГ были созданы основные элементы сверхпроводникового турбогенератора мощностью 800 MB∙А. В Японии имеется национальная программа с конечной задачей завоевания мирового рынка в области турбогенераторостроения на основе использования явления сверхпроводимости. В настоящее время в Японии в стадии изготовления находятся три сверхпроводниковых турбогенератора мощностью по 70 MB∙А каждый. К наибольшим достижениям в области униполярных сверхпроводниковых машин относятся результаты работы английской фирмы IRD (униполярный двигатель мощностью 2,42 МВт).

Проведенный выше обзор в области сверхпроводниковых машин, и в первую очередь турбогенераторов, показывает, что наша страна находится на передовых позициях в мире.

Создателем первого трехфазного синхронного гидрогенератора мощностью 220 кВт и частотой вращения 150 об/мин в 1891 г. был М.О. Доливо-Добровольский. Генератор был изготовлен в Швейцарии и установлен на ГЭС в Лауфене; он имел горизонтальный вал и был сочленен с вертикальной гидротурбиной конической зубчатой передачей. В 1900 г. фирма ASEA (Швеция) изготовила шесть гидрогенераторов вертикального исполнения мощностью 200 кВ∙А каждый для ГЭС в г. Вестерос. В 1907 г. эта же фирма поставила в Норвегию самый крупный в мире в то время гидрогенератор мощностью 10 500 кВ∙А.

В СССР первая крупная работа по гидрогенераторам связана с Волховской ГЭС. Четыре гидрогенератора для этой станции под руководством А.Е. Алексеева, Р.А. Лютера и А.С. Шварца по собственным чертежам изготовлял завод «Электросила», параллельно шведская фирма ASEA выполняла четыре аналогичные машины. Мощность каждого генератора равнялась 8750 кВ∙А, наружный диаметр 10 м, масса 250 т. Это были первые машины такого класса в Европе. Наши машины оказались лучше шведских по КПД, нагреву и массе.

Следующим этапом в развитии гидрогенераторостроения явился выпуск гидрогенераторов для Нижнесвирской и Верхнесвирской ГЭС.

Особое значение для производства гидрогенераторов имел уникальный заказ для Днепровской ГЭС: пять машин выполнялись американской фирмой «Дженерал электрик», а четыре — заводом «Электросила». Мощность каждой машины 62 МВт, масса 825 т. Изготовление генераторов было завершено в 1933 г. Под руководством технического директора завода А.Е. Алексеева был произведен разгон первого сварного ротора гидрогенератора до двойной частоты вращения в специально построенном на заводе разгонном устройстве с бетонной ямой. При восстановлении Днепрогэса после войны три генератора были заказаны фирме «Дженерал электрик», а шесть — заводу «Электросила». Использование лучших материалов и технических решений позволило увеличить мощность генератора до 72 МВт.

В послевоенные годы интенсивное строительство ГЭС проводилось в европейской части страны. Особое значение для страны имел каскад Волжских ГЭС. Разработка гидрогенераторов на заводе «Электросила» велась под руководством А.С. Еремеева. В связи с интенсивным развитием гидроэнергетики началось производство машин на заводах «Уралэлектротяжмаш» (г. Свердловск, ныне Екатеринбург), «Сибэлектротяжмаш» (г. Новосибирск) и «Электротяжмаш» (г. Харьков). Здесь необходимо отметить большой творческий вклад главных конструкторов гидрогенераторов указанных заводов: К.Ф. Костина, В.П. Лошкарева («Уралэлектротяжмаш»), B.C. Кильдишева («Электротяжмаш»), А.С. Постникова и Е.Е. Фишкина («Сибэлектротяжмаш»).

Как известно, мощные гидрогенераторы имеют низкие номинальные частоты вращения, и поэтому они превосходят все другие машины по габаритам, массам вращающихся частей и вращающим моментам. Элементы и узлы машин выполняются на заводе, а сборка — на электростанции. Генераторы обычно имеют вертикальное исполнение. В зависимости от расположения подпятника они могут быть зонтичного и подвесного типов. Использование гидроресурсов сибирских рек привело к созданию наиболее мощных ГЭС в мире. К таким относятся Братская, Усть-Илимская, Красноярская и Саяно-Шушенская ГЭС, на которых работают гидрогенераторы мощностью соответственно 200, 500 и 640 МВт.

Обычно гидрогенераторы имеют воздушное охлаждение. Однако для машин большой мощности с целью уменьшения их размеров и масс применяется водяное охлаждение обмотки статора и форсированное воздушное охлаждение обмотки ротора. Впервые в мире (1965 г.) водяное охлаждение обмотки статора было применено на гидрогенераторах мощностью 500 МВт и частотой вращения 93,8 об/мин Красноярской ГЭС. В дальнейшем оно было использовано как в более мощных машинах (640 МВт, 142,8 об/мин, Саяно-Шушенская ГЭС), так и в менее мощных (300 МВт, 200 об/мин, Нурекская ГЭС).

Повышение плотности тока в обмотке статора в связи с водяным охлаждением приводит к необходимости увеличения плотности тока и в обмотке ротора. Для этого требуется интенсивное охлаждение последней, что достигается с помощью форсированного воздушного или водяного охлаждения. В системе форсированного воздушного охлаждения воздух омывает обе боковые поверхности и проходит поперек проводников обмотки. Для этого между сердечником и катушкой делается круговой зазор, куда воздух идет из обода. Из этого зазора воздух поступает через поперечные каналы в межполюсное пространство. Это дает возможность теплового расширения сердечника в процессе эксплуатации. Более совершенный сердечник и новое крепление лобовых частей позволили добиться уникального результата: максимальная вибрация (двойная амплитуда) лобовых частей при номинальном токе статора составила 40 мкм.

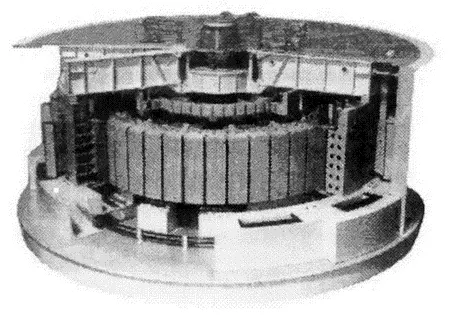

Экспериментальные исследования гидрогенераторов Саяно-Шушенской ГЭС, проведенные Г.В. Карповым, показали, что максимальная длительная мощность генератора равна не расчетной 711 MB∙А, а 820 MB∙А. Следует заметить, что крупнейшие в мире гидрогенераторы ГЭС Итайпу (Бразилия, Парагвай) имеют мощность 823,6 MB∙А. Эти машины созданы фирмами «Броун Бовери» и «Сименс». Таким образом, генераторы Саяно-Шушенской ГЭС относятся к самым мощным в мире гидрогенераторам (рис. 6.5).

Разработка и производство гидрогенераторов для сибирских рек потребовали очень больших творческих усилий специалистов объединения «Электросила», работавших под руководством главного конструктора Н.П. Иванова, главного инженера П.М. Ипатова, конструкторов А.А. Дукштау и Ю.А. Дегусарова, а также руководителя расчетов Г.Б. Пинского.
