Встретившиеся экономические и технические трудности задерживали внедрение двухфазной системы в практику. Фирма «Вестингауз» построила несколько станций по этой системе, из которых наибольшей по масштабам была Ниагарская гидроэлектростанция.

В то время как Н. Тесла и его сотрудники пытались усовершенствовать двухфазную систему, в Европе была разработана более совершенная электрическая система — трехфазная. Изучение документальных материалов показывает, что в 1887–1889 гг. многофазные системы разрабатывались с большим или меньшим успехом несколькими учеными и инженерами [1.6; 3.7]…

Например, Ч. Бредли, стремясь изготовить электрическую машину с лучшим использованием активных материалов, сконструировал двух- и трехфазные генераторы. Однако Ч. Бредли не знал о явлении вращающегося магнитного поля и предполагал, что потребители в многофазных системах должны включаться как однофазные на каждую пару проводов.

Ф. Хазельвандер подошел к трехфазной системе токов с других исходных позиций. Зная, что коллектор у генератора и двигателя постоянного тока выполняет взаимообратимые функции, он решил его устранить, считая что достаточно те точки обмоток якорей каждой из машин, от которых идут отпайки к пластинам коллектора, соединить соответственно друг с другом. Это удобно сделать у обращенных машин, якоря которых неподвижны, а полюсы вращаются. Тогда генератор будет связан с двигателем проводами, число которых равно числу коллекторных пластин. Стремясь уменьшить число линейных проводов,

Ф. Хазельвандер нашел минимальный вариант — три провода. Однако он не сумел увидеть всех возможностей новой системы и создать пригодные для практики конструкции машин.

Наибольших успехов в развитии многофазных систем добился Михаил Осипович Доливо-Добровольский, который сумел придать своим работам практический характер. Поэтому он по праву считается основоположником техники трехфазных систем.

М.О. Доливо-Добровольский (1862–1919 гг.) родился в Петербурге, учился в Рижском политехническом институте, но был отчислен в связи с массовыми антиправительственными выступлениями студентов в год цареубийства (1881 г.).

Лишенный права поступать в высшие учебные заведения России, он выехал в Германию и завершил свое образование в Высшем техническом училище г. Дармштадта, в котором большое внимание уделялось практическим применениям электричества.

Осенью 1888 г. М.О. Доливо-Добровольский прочел доклад Г. Феррариса о вращающемся магнитном поле и был крайне удивлен его выводом о практической непригодности «индукционного» электродвигателя. Еще до этого М.О. Доливо-Добровольский заметил, что если замкнуть накоротко обмотку якоря двигателя постоянного тока его торможении (т.е. в опыте динамического торможения), то возникает большой тормозящий момент. «Я тотчас же сказал себе, — вспоминал позднее М.О. Доливо-Добровольский, — что если сделать вращающееся магнитное поле по методу Г. Феррариса и поместить в него такой короткозамкнутый якорь малого сопротивления, то этот якорь скорее сам сгорит, чем будет вращаться с небольшим числом оборотов. Мысленно я прямо представил себе электродвигатель многофазного тока с ничтожным скольжением».

Так М.О. Доливо-Добровольский пришел к выводу о нецелесообразности изготовления обмотки ротора с таким большим сопротивлением, при котором ротор имел бы скольжение 50%. В стержнях малого сопротивления при небольшом скольжении возникнут токи, которые в достаточно сильном магнитном поле статора создадут значительный вращающийся момент.

Усиленная деятельность в этом направлении в необычайно короткий срок привела к разработке трехфазной электрической системы и совершенной, в принципе не изменившейся до настоящего времени, конструкции асинхронного электродвигателя.

Первым важным шагом, который сделал М.О. Доливо-Добровольский, было изобретение ротора с обмоткой в виде беличьего колеса.

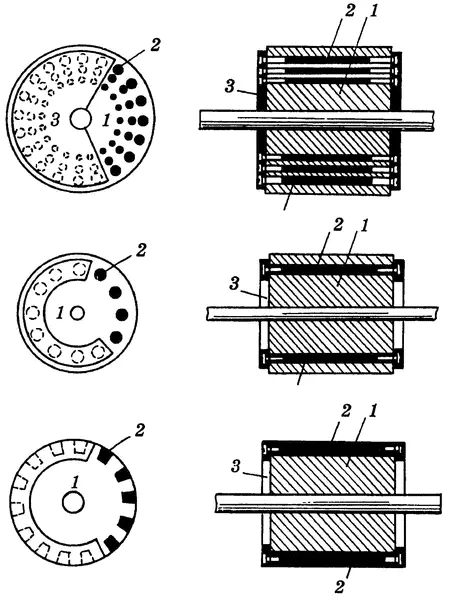

Для уменьшения сопротивления обмотки ротора лучшим конструктивным решением мог быть ротор в виде медного цилиндра, как в двигателе Г. Феррариса. Но медь является плохим проводником для магнитного поля статора, и КПД такого двигателя был бы очень низким. Если же медный цилиндр заменить стальным, то магнитный поток резко возрастает. Однако отметим, что электрическая проводимость у стали меньше, чем у меди. М.О. Доливо-Добровольский нашел блестящее решение — выполнить ротор в виде стального цилиндра (что уменьшало магнитное сопротивление ротора) и в просверленные по периферии последнего каналы закладывать медные стержни (что уменьшает электрическое сопротивление ротора). На лобовых частях ротора эти стержни должны быть хорошо электрически соединены. На рис. 3.13 представлены чертежи из первого патента М.О. Доливо-Добровольского в области трехфазной системы. Этим патентом он закрепил за собой изобретение ротора с «беличьим колесом», конструкция которого принципиально сохранилась в том же виде и до настоящего времени.

Следующим шагом М.О. Доливо-Добровольского явилась замена двухфазной системы трехфазной. Он совершенно справедливо отмечал, что при увеличении числа фаз улучшается распределение намагничивающей силы по окружности статора асинхронного электродвигателя. Уже переход от двухфазной системы к трехфазной дает значительный выигрыш в этом отношении. Дальнейшее увеличение числа фаз нецелесообразно, так как оно привело бы к значительному увеличению расхода меди на провода. Вскоре выяснились и другие преимущества трехфазной системы.

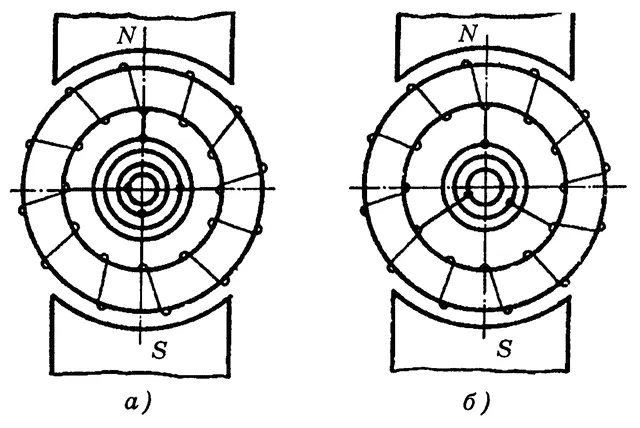

Но каким образом проще всего получить трехфазную систему? Уже был известен способ, при помощи которого обычную машину постоянного тока можно было превратить в генератор переменного тока. Как уже отмечалось, П.Н. Яблочков и 3. Грамм еще в конце 70-х годов XIX в. секционировали кольцевой якорь генератора и получали от каждой секции переменный ток. В середине 80-х годов были построены первые вращающиеся одноякорные преобразователи. Эти преобразователи очень просто получались из обычной машины постоянного тока: от двух диаметрально противоположных точек обмотки якоря двухполюсной машины делались отпайки, которые выводились на контактные кольца. В этом случае к коллектору машины подводился постоянный ток, а с колец снимался переменный. Если в том же якоре машины постоянного тока сделать отпайки от четырех равноотстоящих точек, то на четырех кольцах легко получить двухфазную систему тока (рис. 3.14, а).
