Существенным недостатком асинхронного двигателя является трудность регулирования частоты вращения. Поэтому до настоящего времени еще очень велик удельный вес регулируемых машин постоянного тока в системе промышленного электропривода. Недостатком асинхронных двигателей с короткозамкнутым ротором также является ограничение их мощности условиями пуска. Это обстоятельство в начальный период развития трехфазной техники, когда мощности электрических станций были невелики, заставляло во многих случаях отказываться от применения двигателей с короткозамкнутым ротором. Мощные двигатели с короткозамкнутым ротором применялись только в случаях, когда они питались от отдельного генератора. Такие установки часто использовались, например, в водокачках.

Практически развитие электропривода происходило двумя неравнозначными путями. Первый, наиболее типичный, — замена паровых двигателей, работавших на трансмиссию. Это был путь создания крупногруппового электропривода, который не исключал тяжелых производственно-гигиенических условий, определявшихся наличием трансмиссий. Второй путь — эпизодическое применение одиночного привода. Последнее, как правило, имело место только в случае крупных ответственных исполнительных механизмов, предъявлявших специфические требования к приводному двигателю (привод кранов, центрифуг, прокатных станов и т.п.). Но уже в конце века практика наглядно убеждала в преимуществах одиночного привода.

Последний вид привода освобождает промышленное предприятие от трансмиссий и, главное, позволяет работать каждому отдельному исполнительному механизму при переменных нагрузках и наивыгоднейших скоростях, а также позволяет ускорить пуск и изменение направления вращения. Одиночный привод оказал существенное влияние и на конструкцию самого исполнительного механизма. Сближение приводного двигателя с исполнительным механизмом иногда получалось настолько тесным, что конструктивно они представляли собой единое целое. Например, в случае электропривода рольганга ролик, служащий для перемещения металла, является наружным ротором асинхронного двигателя.

В 70-х и особенно 80-х годах XIX в. проводилось много работ по применению электричества на транспорте. Так называемые конно-железные дороги уже не удовлетворяли возросших потребностей городского населения, а применение парового городского транспорта оказалось неприемлемым из-за дыма и копоти. Реальная возможность для проведения опытов по электрификации транспорта появилась после изобретения генератора Грамма.

Во всех случаях, когда электрическая энергия для питания тягового двигателя генерировалась гальванической или аккумуляторной батареей, техническое решение шло в направлении создания автономных устройств тяги, т.е. таких, в которых как генерирующая установка, так и электродвигатель были размещены на самом экипаже или судне. Когда же для выработки электроэнергии стали применять генераторы Грамма, приводимые в действие соответствующими паровыми агрегатами, система автономной электрической тяги перестала распространяться. Проблема электрической тяги могла найти решение лишь при условии разработки приемов экономичной передачи электроэнергии от места ее генерирования к движущемуся экипажу, вагону и т.п. Таким образом, электрическая тяга могла развиваться в виде неавтономной тяги с применением методов экономичной передачи электроэнергии на расстояние.

Система автономной электрической тяги, однако, не была полностью отвергнута; усовершенствование аккумуляторов позволило устраивать систему автономной тяги, пользуясь смонтированной в вагоне или на судне аккумуляторной батареей, током от которой питался электродвигатель.

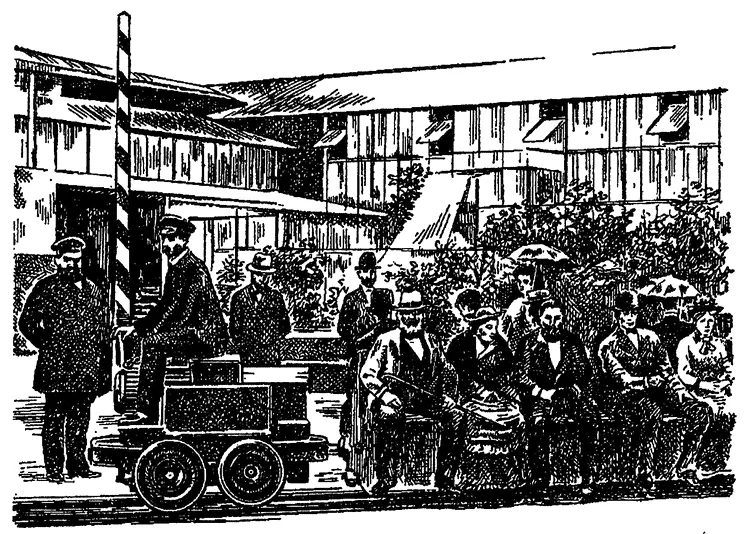

В 1879 г. В. Сименсом была построена первая небольшая электрическая железная дорога на промышленной выставке (рис. 3.18.). Электрическая энергия по отдельному контактному рельсу передавалась к двигателю небольшого вагона, напоминавшего собой современную аккумуляторную тележку (электрокар); обратным проводом служили рельсы, по которым двигался «локомотив». К последнему были прицеплены три тележки, на которых могли разместиться 18 пассажиров.

В России первые опыты неавтономной электрической тяги были проведены Ф.А. Пироцким. Еще в 1875–1876 гг. он использовал для передачи электроэнергии обычный железнодорожный рельсовый путь. Чтобы улучшить проводимость рельсового пути, он применил стыковые электрические соединения, а для усиления изоляции двух ниток рельсов одной колеи (они были изолированы слоем окалины и шпалами) — смазку подошвы рельсов асфальтом.

В августе 1880 г. Ф.А. Пироцкий осуществил пуск электрического трамвая на опытной линии в районе Рождественского парка конной железной дороги в Петербурге. Питалась эта линия от небольшой электростанции, построенной в парке, с генератором мощностью 4, а позднее 6 л.с. Под трамвайный электровагон был приспособлен двухъярусный вагон конной железной дороги (масса с пассажирами 6,5–7,0 т), к раме которого был подвешен электродвигатель, приводивший в движение ведущую ось через двухступенчатую зубчатую передачу. Схема, предложенная Ф.А. Пироцким, некоторое время применялась для питания трамвайной сети и за рубежом. Она была достаточно проста и давала возможность обойтись без третьего рельса, затруднявшего уличное движение и усложнявшего все сооружение. Недостатком такой схемы было наличие больших потерь электроэнергии от токов утечки из-за плохой изоляции рельсов.

После изобретения способа питания от верхнего контактного провода, сделанного в 1883 г. независимо Ван-Депулем (США) и В. Сименсом (Германия), схему питания по двум рельсам перестали применять на электротранспорте, если не считать ее применения в настоящее время для автоблокировки. Заслугой Ф.А. Пироцкого является также введение зубчатой передачи (вместо ременной) от вала двигателя к колесам. В 1889 г. подобный же передаточный механизм, получивший название «трамвайного привода», был применен Спрэгом в США.

С 1883 г. действовала линия трамвая в г. Портуме (Ирландия) длиной 9,6 км; в 1884 г. были открыты для эксплуатации трамвайные линии в городах Брайтоне (Англия) длиной 1,5 км и Франкфурте-на-Майне (Германия) длиной 6,56 км. Первый трамвай в России, киевский, был пущен для общего пользования в 1892 г., причем решение о строительстве трамвайной линии было принято лишь после того, как убедились, что ни конная, ни паровая тяга не способны преодолеть крутой подъем от ул. Подол к Крещатику. Трамвайная линия соединила густонаселенную окраину Киева с центром города.
