Возникшие в резонансном контуре колебания подаются на затвор транзистора VT1. Снимаемое с электрода истока транзистора VT1 напряжение через цепь обратной связи подается в резонансный контур, а именно в точку соединения конденсаторов С3 и С4, образующих емкостной делитель. Выбор соответствующих величин емкостей конденсаторов С3 и С4, а также необходимого соотношения этих величин позволяет подобрать такой уровень коэффициента передачи цепи положительной обратной связи, при котором обеспечивается соблюдение условия баланса амплитуд. Выполнение условия баланса фаз обеспечивается включением транзистора VT1 по схеме с общим стоком.

Соблюдение условий баланса амплитуд и баланса фаз обеспечивает возникновение устойчивых колебаний на частоте резонанса колебательного контура. При этом частота генерируемого сигнала может изменяться с помощью конденсатора С2 (грубая настройка) и конденсатора С1 (точная настройка). Выходной сигнал частотой около 5 МГц, формируемый генератором, снимается с электрода истока полевого транзистора VT1.

Помимо генераторов с резонансными LC-контурами при разработке малогабаритной транзисторной радиопередающей аппаратуры широко используются различные схемотехнические решения генераторов, частота которых стабилизирована кварцевым резонатором. Отличительной особенностью таких генераторов, часто называемых кварцевыми, является высокая стабильность частоты формируемого сигнала, поскольку добротность кварцевых резонаторов на несколько порядков превышает добротность обычных LC-контуров.

Кварцевый резонатор в настоящее время является неотъемлемой частью многих схемотехнических решений высокочастотных генераторов миниатюрных радиопередатчиков и радиомикрофонов. Использование кварцевых резонаторов обусловлено, в первую очередь, повышением требований к стабильности несущей частоты формируемого ВЧ-генератором сигнала и, соответственно, частоты сигнала, излучаемого передающим устройством.

Прежде чем перейти к рассмотрению схемотехнических решений кварцевых генераторов высокочастотного сигнала несущей частоты, применяемых в малогабаритных транзисторных радиопередающих устройствах, следует вспомнить основополагающие принципы функционирования кварцевого резонатора.

Конструктивно кварцевый резонатор представляет собой обработанную соответствующим образом пластину кварца, механически закрепленную в специальном держателе. Главной отличительной особенностью такой кварцевой пластины являются ее пьезоэлектрические свойства, проявляющиеся в ее механической деформации под воздействием электрического поля. Этот эффект, часто называемый обратным пьезоэлектрическим эффектом, обеспечивает возникновение механических колебаний кварцевой пластины в том случае, если она будет помещена в переменное электрическое поле. При этом частота возникших механических колебаний равна частоте колебаний электрического поля. Механические колебания, в свою очередь, вызывают появление на поверхности кварцевой пластины изменяющегося соответствующим образом электрического заряда, который инициирует появление в цепи переменного тока (прямой пьезоэлектрический эффект). Величина этого тока зависит от амплитуды механических колебаний кварцевой пластины.

При приближении частоты колебаний внешнего электрического поля к собственной резонансной частоте механических колебаний кварцевой пластины амплитуда механических деформаций резко возрастает, а при совпадении этих частот становится максимальной. Максимумы амплитуды могут возникать и в том случае, когда частота колебаний внешнего электрического поля будет кратной частоте механического резонанса.

Подробное рассмотрение конструктивных особенностей, механических свойств и электрических параметров кварцевых резонаторов выходит за рамки данной книги. Дополнительную информацию заинтересованный читатель найдет в специализированной литературе и в сети Интернет. Поэтому далее приводится весьма краткая информация, касающаяся особенностей функционирования кварцевых резонаторов в транзисторных ВЧ-генераторах миниатюрных радиопередатчиков.

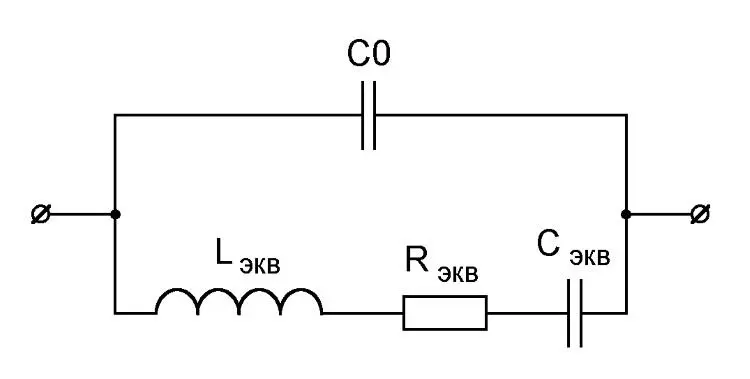

Кварцевый резонатор, включенный в электрическую цепь, можно представить в виде последовательного колебательного контура, в состав которого входят эквивалентная индуктивность пластины L ЭКВ, ее эквивалентная емкость С ЭКВ, а также сопротивление потерь R ЭКВ. Эта цепочка образует так называемую динамическую ветвь. Поскольку кварцевая пластина установлена в специальном держателе, обладающем определенной статической емкостью С0, в состав эквивалентной схемы параллельно последовательному контуру следует включить и эту емкость, которая образует так называемую статическую ветвь. Эквивалентная схема кварцевого резонатора приведена на рис. 3.12.

Рис. 3.12. Эквивалентная схема кварцевого резонатора

Эквивалентная схема кварцевого резонатора определяет наличие двух резонансных частот. Первая из них представляет собой резонансную частоту последовательного колебательного контура (частота последовательного резонанса), значение которой рассчитывается на основании параметров входящих в его состав элементов и практически совпадает с частотой механического резонанса пластины. Наличие емкости, подключенной параллельно динамической ветви, приводит к появлению резонансной частоты параллельного колебательного контура (частота параллельного резонанса), которая выше частоты последовательного резонанса.

На частотах ниже частоты последовательного резонанса сопротивление контура имеет емкостной характер, поскольку ток контура опережает напряжение. Непосредственно на частоте последовательного резонанса сопротивление контура минимально, а ток и напряжение совпадают по фазе. На частотах, находящихся между частотами последовательного и параллельного резонансов, сопротивление эквивалентного контура имеет индуктивный характер. В результате в параллельном контуре, образованном этой индуктивностью и емкостью статической ветви, возникает параллельный резонанс на соответствующей частоте. При этом общее сопротивление контура максимально, а ток и напряжение совпадают по фазе.

На основании рассмотренных особенностей эквивалентной схемы кварцевого резонатора можно сделать вывод о том, что возможны несколько вариантов его применения в транзисторных ВЧ-генераторах малогабаритных радиопередающих устройств.
