Принципиальная схема высокочастотного кварцевого генератора по схеме Пирса с использованием классической схемы стабилизации положения рабочей точки транзистора, приведена на рис. 3.15. В данном случае частота генерируемого сигнала может составлять от 1 МГц до 3 МГц.

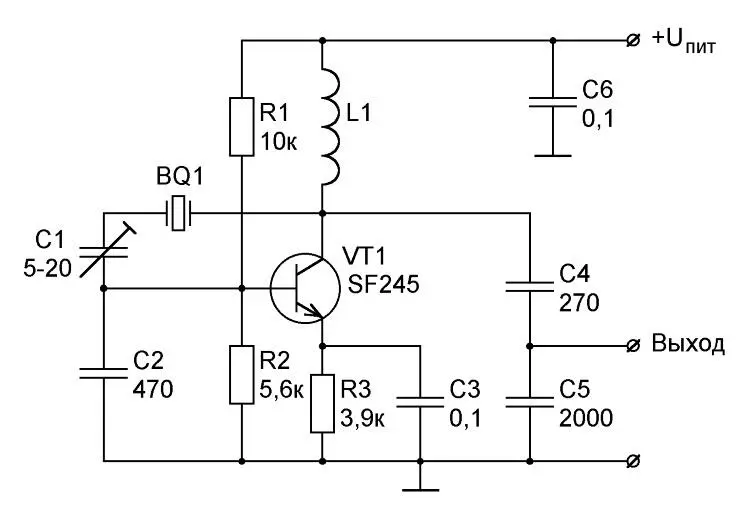

Рис. 3.15. Принципиальная схема кварцевого трехточечного генератора по схеме Пирса с частотой от 1 МГц до 3 МГц

Как и в рассмотренной ранее схеме активный элемент генератора выполнен на биполярном транзисторе VT1, который по переменному току включен по схеме с общим эмиттером. Однако в данной схеме положение рабочей точки транзистора VT1 определяется соотношением величин сопротивлений резисторов R1 и R2, образующих делитель напряжения в цепи базы транзистора. В состав мостовой схемы стабилизации положения рабочей точки в данном случае помимо резисторов R1 и R2 входит резистор R3, включенный в цепи эмиттера транзистора VT1. По высокой частоте резистор R3 образует цепь положительной обратной связи, глубина которой уменьшается подключением конденсатора С3. Таким образом, стабилизация положения рабочей точки обеспечивается использованием цепи отрицательной обратной связи по току за счет подключения резистора R3 и конденсатора С3 в цепь эмиттера транзистора VT1. Более подробно принцип действия такой цепи ООС был рассмотрен в соответствующем разделе одной из предыдущих глав.

Для того, чтобы каскад начал работать в режиме генерации колебаний, необходимо обеспечить сдвиг фазы между выходом и входом активного элемента на 180°. Выполнение этого условия обеспечивается соответствующим включением конденсаторов С2, С4 и С5. Емкости конденсаторов С2 и С4 следует выбирать максимально возможными, однако их величины ограничены возможностями транзистора VT1 по обеспечению самовозбуждения каскада. Поэтому в данной конструкции рекомендуется применять транзистор с максимальным усилением по току. Напомним, что рассматриваемое схемотехническое решение основано на использовании индуктивной составляющей комплексного сопротивления кварцевого резонатора BQ1, который работает в режиме, близком к режиму параллельного резонанса. Резонансную частоту в незначительных пределах можно регулировать с помощью подстроечного конденсатора С1, который включен последовательно с кварцевым резонатором BQ1.

На конденсаторах С4 и С5 собран емкостной делитель, с которого снимается выходной сигнал. Входное комплексное сопротивление активного элемента генератора определяется величиной емкости конденсатора С2, а выходное – емкостями конденсаторов С4 и С5. Емкость конденсатора С5 сравнительно велика, поэтому его емкостным сопротивлением в данном случае можно пренебречь. Этот конденсатор обеспечивает благоприятные условия для снятия выходного сигнала с коллектора транзистора VT1.

Необходимо отметить, что в случае, если напряжение источника питания достаточно велико, высокочастотный дроссель L1 в цепи коллектора транзистора можно заменить обычным резистором.

Данное схемотехническое решение практически без каких-либо изменений можно использовать при построении генератора с более высокой рабочей частотой. Например, при использовании кварцевого резонатора BQ1, имеющего частоту от 3 МГц до 10 МГц емкость конденсатора С1 должна быть уменьшена до 330 пФ, емкость конденсатора С2 – до 150 пФ, а емкость конденсатора С4 – до 1500 пФ. При использовании кварцевого резонатора BQ1, имеющего частоту от 10 МГц до 30 МГц емкость конденсатора С1 должна быть уменьшена до 180 пФ, емкость конденсатора С2 – до 47 пФ, а емкость конденсатора С4 – до 330 пФ.

Для получения более высоких значений частот сигнала используются схемотехнические решения так называемых гармониковых генераторов по схеме Пирса, в которых частота генерации представляет собой одну из нечетных гармоник частоты кварцевого резонатора. Чаще всего это третья, пятая или седьмая гармоники. Однако рассмотрение таких схем выходит за рамки данной книги.

Генераторы Пирса вполне заслуженно считаются генераторами с наилучшей кратковременной стабильностью частоты. Однако недостатком таких схем является сравнительная сложность. К тому же особое внимание следует уделять качественной стабилизации базового тока транзистора. Недостатком генераторов по схеме Пирса можно считать и то, что ни один из выводов кварцевого резонатора не подключен к шине корпуса.

При разработке транзисторных микропередатчиков и радиомикрофонов нередко используется схемотехническое решение трехточечного кварцевого генератора, в котором транзистор активного элемента по переменному току включен по схеме с общим коллектором. При этом кварцевый резонатор, имеющий индуктивный характер реактивного сопротивления, входит в состав параллельного резонансного контура в качестве индуктивной ветви. Емкостная ветвь этого контура образована двумя включенными последовательно конденсаторами, в точку соединения которых подается сигнал с выхода активного элемента (рис. 3.13б). В результате конденсаторы образуют емкостной делитель в цепи положительной обратной связи, поэтому такую схему кварцевого генератора часто называют схемой Колпитца. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца приведена на рис. 3.16. Частота генерируемого сигнала может составлять от 10 МГц до 25 МГц при выходном эффективном напряжении от 200 мВ до 300 мВ.

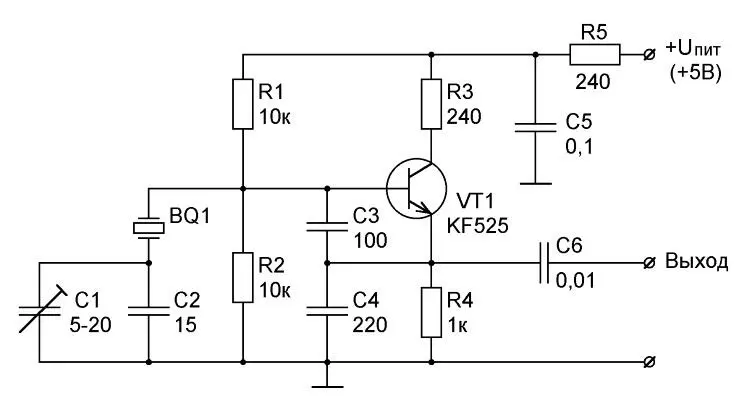

Рис. 3.16. Принципиальная схема кварцевого трехточечного генератора по схеме Колпитца с частотой от 10 МГц до 25 МГц

В рассматриваемой конструкции транзистор VТ1 по постоянному току включен по схеме с общим эмиттером. При этом положение рабочей точки транзистора определяется величиной сопротивлений резисторов R1 и R2, образующих делитель напряжения. По переменному току транзистор VТ1 включен по схеме с общим коллектором, поскольку по высокой частоте его коллектор заземлен через конденсатор С5 сравнительно большой емкости.

Высокочастотные колебания возникают в колебательном контуре, включенном по переменному току между базой транзистора VТ1 и шиной корпуса. Резонансный контур образован кварцевым резонатором BQ1 и конденсаторами С1, С2, С3 и С4. Сигнал, сформированный в эмиттерной цепи транзистора VТ1, то есть на выходе активного элемента, подается на емкостной делитель, образованный конденсаторами С3 и С4, входящий в состав резонансного контура. Снимаемое с емкостного делителя напряжение подается во входную цепь активного элемента, а именно на базу транзистора VТ1, в результате чего каскад оказывается охваченным положительной обратной связью. Величина напряжения ОС, и, соответственно, глубина обратной связи, определяется соотношением величин емкостей конденсаторов С3 и С4.
