При использовании в качестве источника НЧ-сигнала электретного микрофона величина сопротивления резистора R1 выбирается такой, чтобы напряжение питания, подаваемое на микрофон, соответствовало его паспортным данным. После этого подбирается величина сопротивления резистора R2 таким образом, чтобы падение напряжения на варикапе VD1 было равно выбранному напряжению смещения, обеспечивающему работу в так называемом режиме молчания. При этом параллельно микрофону рекомендуется подключить шунтирующий конденсатор емкостью около 1000 пФ.

Если же на варикап VD1 предполагается подавать модулирующий сигнал, снимаемый с выхода микрофонного усилителя, то резистор R1 одновременно может использоваться в качестве коллекторной нагрузки транзистора усилительного каскада. При этом величина его сопротивления определяется выбранным режимом работы этого транзистора.

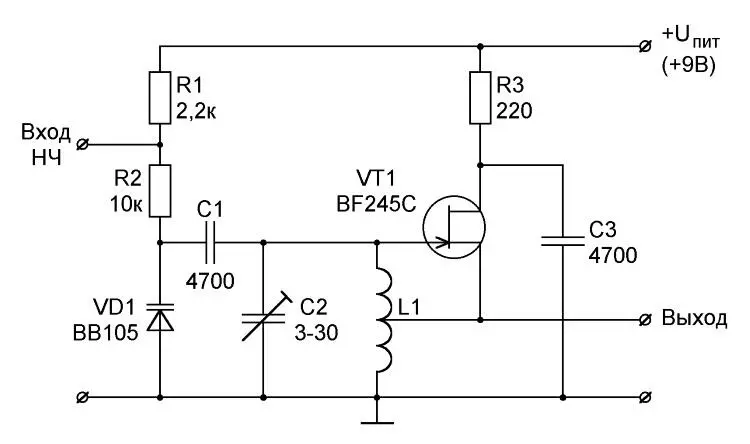

Принципиальная схема одного из вариантов модулятора на варикапе, обеспечивающего частотную модуляцию сигнала LC-генератора, выполненного по схеме индуктивной трехточки на полевом транзисторе, приведена на рис. 4.11.

Рис 411 Принципиальная схема модулятора на варикапе для LCгенератора - фото 54

Рис. 4.11. Принципиальная схема модулятора на варикапе для LC-генератора, выполненного по схеме индуктивной трехточки на полевом транзисторе

Особенностью данного схемотехнического решения является включение варикапа VD1 параллельно резонансному контуру, образованному подстроечным конденсатором С2 и катушкой индуктивности L1. Напряжение смещения подается на варикап через резисторы R1 и R2. Конденсатор С1 большой емкости обеспечивает развязку варикапа VD1 и затвора транзистора VT1 по постоянному току. Модулирующий НЧ-сигнал подается на варикап через резистор R2. Модулированный сигнал снимается с электрода истока транзистора VТ1. Выбор величин сопротивлений резисторов R1 и R2 определяется с учетом выполнения тех же требований, которые были изложены при описании предыдущей конструкции.

4.4. Модуляция сигнала ВЧ-генераторов с кварцевой стабилизацией частоты

При разработке миниатюрных транзисторных радиопередатчиков и радиомикрофонов с применением генераторов с кварцевой стабилизацией частоты обычно используются схемотехнические решения модуляторов, обеспечивающие амплитудную и частотную модуляцию частоты. При этом реализация амплитудной модуляции чаще всего осуществляется изменением напряжения питания активного элемента генератора в соответствии с модулирующим сигналом. Частотная модуляция сигнала кварцевого генератора обычно обеспечивается применением различных вариантов схемотехнических решений, основанных на использовании варикапов.

Амплитудная модуляция

Для обеспечения амплитудной модуляции сигнала, формируемого ВЧ-генератором с кварцевой стабилизацией частоты, в малогабаритных транзисторных радиопередающих устройствах обычно применяются схемы модуляторных каскадов, выполненных на одном транзисторе. Как уже отмечалось, широко используются схемотехнические решения каскадов, которые в процессе модуляции обеспечивают изменение напряжения питания активного элемента генератора в соответствии с мгновенным значением уровня модулирующего сигнала.

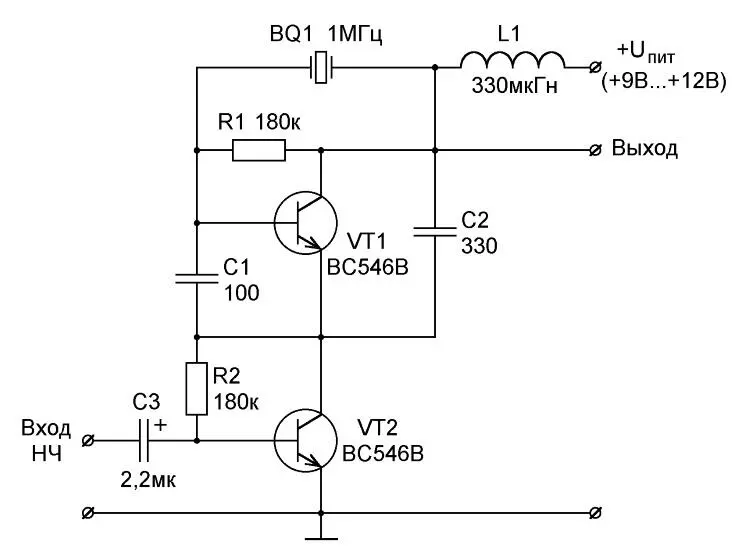

Принципиальная схема одного из вариантов такого модулятора, основу которого составляет биполярный n-p-n-транзистор, приведена на рис. 4.12.

Рис 412 Принципиальная схема амплитудного модулятора на биполярном - фото 55

Рис. 4.12. Принципиальная схема амплитудного модулятора на биполярном n-p-n-транзисторе для генератора с кварцевой стабилизацией частоты

В рассматриваемой конструкции на транзисторе VT1 выполнен кварцевый генератор, а на транзисторе VT2 – модулятор радиопередающего устройства. Транзистор VT1 по переменному току включен по схеме с общим эмиттером, стабилизация рабочей точки этого транзистора обеспечивается с помощью цепи ООС, а режим работы по постоянному току определяется величиной сопротивления резистора R1. Модулирующий низкочастотный сигнал подается на базу транзистора VT2 через разделительный конденсатор С1. Режим работы этого транзистора определяется величиной сопротивления резистора R2.

Особенностью данного схемотехнического решения модулятора является включение перехода коллектор-эмиттер транзистора VT2 между эмиттером транзистора VT1 и шиной корпуса. В соответствии с мгновенным значением модулирующего НЧ-сигнала, поступающего на базу транзистора VT2, происходит запирание или отпирание этого транзистора. При этом изменяется падение напряжения на переходе коллектор-эмиттер транзистора VT2, что приводит к изменению величины напряжения питания, которое подается на каскад, выполненный на транзисторе VT1. В результате изменяется режим работы транзистора VT1 по постоянному току с соответствующим изменением амплитуды ВЧ-сигнала, формируемого кварцевым генератором. Модулированный по амплитуде сигнал снимается с коллектора транзистора VТ1.

Необходимо отметить, что величина сопротивления резистора R2 выбирается так, чтобы с учетом значения потребляемого генератором тока величина напряжения на коллекторе транзистора VT2 была равна приблизительно половине напряжения питания. При необходимости напряжение на коллекторе транзистора модулятора может быть в пределах от 1/ 4до 3/ 4напряжения питания конструкции.

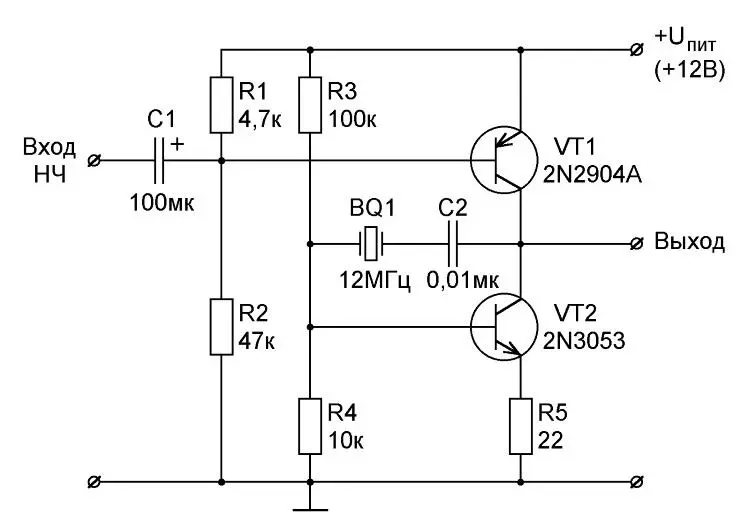

Каскад, обеспечивающий амплитудную модуляцию сигнала кварцевого генератора, может быть выполнен на биполярном транзисторе p-n-p проводимости. Принципиальная схема одного из вариантов такого модулятора приведена на рис. 4.13.

Рис 413 Принципиальная схема амплитудного модулятора на биполярном - фото 56

Рис. 4.13. Принципиальная схема амплитудного модулятора на биполярном p-n-p-транзисторе для генератора с кварцевой стабилизацией частоты

На транзисторе VT1 выполнен модулятор, а на транзисторе VT2 – кварцевый генератор радиопередающего устройства. Особенностью данного схемотехнического решения модулятора является включение перехода коллектор-эмиттер транзистора VT1 между коллектором транзистора VT2 и положительной шиной источника питания. Положение рабочей точки транзистора VT1 определяется величинами и соотношением сопротивлений делителя, в состав которого входят резисторы R1 и R2.

Транзистор активного элемента генератора по переменному току включен по схеме с общим эмиттером, при этом положение рабочей точки транзистора VT2 определяется величинами и соотношением сопротивлений делителя, в состав которого входят резисторы R3 и R4. Эти же резисторы совместно с резистором R5 образуют схему стабилизации положения рабочей точки. Кварцевый резонатор BQ1 включен последовательно с конденсатором С2 в цепь обратной связи между коллектором и базой транзистора VT2.
