Внимание!Использование любой из описываемых в данной главе конструкций в качестве специального технического средства для негласного получения информации или несанкционированного прослушивания, а также ее производство, сбыт и/или приобретение (в том числе и в целях сбыта), ввоз и вывоз для осуществления указанных деяний преследуется в соответствии с действующим административным и уголовным законодательством Российской Федерации.

5.1. Радиопередатчики на одном транзисторе

Большинство схемотехнических решений простейших миниатюрных радиопередающих устройств предполагает использование однокаскадных конструкций, основу которых составляет высокочастотный транзисторный генератор. Простейшее радиопередающее устройство с частотной модуляцией может быть собрано всего лишь на одном биполярном или полевом транзисторе и нескольких пассивных элементах. Конечно же, такие конструкции не отличаются высокими качественными характеристиками, однако навыки, полученные при их сборке и налаживании, могут послужить начинающим радиолюбителям, решившим осваивать секреты радиоэлектроники, хорошей базой для проведения более сложных экспериментов с высокочастотной техникой.

Радиопередатчики на биполярном транзисторе

Основу большинства простейших транзисторных радиопередающих устройств составляет высокочастотный генератор, активный элемент которого выполнен на биполярном транзисторе. Преобразование акустического сигнала в низкочастотный электрический сигнал осуществляется, как правило, электретным микрофоном. Сформированный на выходе микрофона НЧ-сигнал без какой-либо дополнительной обработки используется в качестве модулирующего сигнала и подается непосредственно на ВЧ-генератор. Модуляция сигнала, формируемого генератором, обеспечивается за счет изменения режима работы или параметров транзистора активного элемента. Сформированный на выходе ВЧ-генератора модулированный сигнал поступает в антенну.

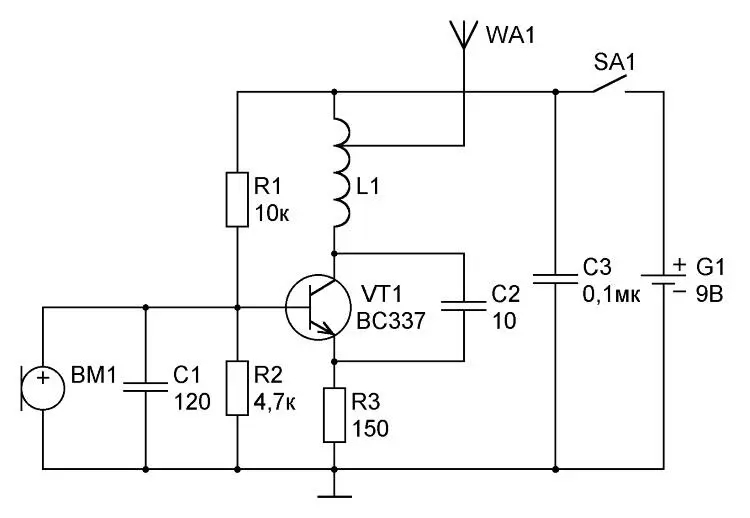

Принципиальная схема простейшего радиопередающего устройства, сигнал которого можно принимать на любой имеющий FM-диапазон вещательный радиоприемник, расположенный на расстоянии нескольких десятков метров, приведена на рис. 5.1.

Рис 51 Принципиальная схема простого радиопередатчика на биполярном - фото 59

Рис. 5.1. Принципиальная схема простого радиопередатчика на биполярном транзисторе (вариант 1)

Входной акустический сигнал преобразуется электретным микрофоном BM1, с выхода которого НЧ-сигнал подается непосредственно на базу биполярного транзистора VT1, имеющего n-p-n-проводимость. На этом транзисторе собран обычный LC-генератор с емкостной связью, формирующий ВЧ-колебания на частоте в пределах от 106 МГц до 107 МГц. По постоянному току транзистор VТ1 включен по схеме с общим эмиттером. Положение рабочей точки этого транзистора определяется величинами и соотношением сопротивлений резисторов R1, R2 и выбирается с учетом частоты, на которой предполагается эксплуатировать рассматриваемую конструкцию. В состав мостовой схемы стабилизации положения рабочей точки помимо резисторов R1 и R2 входит резистор R3, включенный в цепи эмиттера транзистора VT1.

По переменному току транзистор VТ1 включен по схеме с общей базой. При этом база транзистора заземлена по высокой частоте через конденсатор С1. Входным электродом активного элемента по высокой частоте в данном случае является эмиттер транзистора VT1, а выходным электродом – его коллектор. Цепь положительной обратной связи образована конденсатором С2, который включен между коллектором и эмиттером транзистора VТ1. При достаточной глубине обратной связи каскад переходит в режим генерации высокочастотных колебаний, модуляция которых осуществляется изменением положения рабочей точки транзистора VT1 по закону модулирующего сигнала.

Катушка L1 наматывается на каркасе диаметром 5 мм и содержит 5 витков медного посеребренного или просто луженого провода диаметром 0,8 мм. Длина катушки должна составлять около 8 мм. Вывод антенны припаивается между первым и вторым витками, считая от верхнего по схеме края катушки.

Транзистор типа BC337 зарубежного производства можно заменить, например, отечественным транзистором типа КТ660А. Величина сопротивления резистора R1 выбирается в зависимости от типа примененного электретного микрофона и должна быть такой, чтобы напряжение питания, подаваемое на микрофон, соответствовало его паспортным данным.

Питание данного радиопередающего устройства осуществляется от обычной батарейки типа «Крона» или от аккумулятора напряжением 9 В. При этом потребляемый ток не должен превышать 12 мА. Параллельно контактам источника питания включен керамический конденсатор С3, шунтирующий его по высокой частоте и обеспечивающий в определенной мере нейтрализацию как внутренних, так и внешних факторов, влияющих на стабильную работу радиопередатчика.

При налаживании радиопередатчика рабочая частота ВЧ-генератора должна быть выбрана в верхней части FM-диапазона. Ее точное значение устанавливается изменением количества витков катушки L1 и/или изменением расстояния между ее витками. При желании в каркасе катушки можно установить сердечник. В этом случае точное значение рабочей частоты ВЧ-генератора выбирается за счет изменения положения этого сердечника по отношению к виткам катушки L1. Использование сердечника из ферромагнитного материала приводит к уменьшению значения рабочей частоты. Если же применить сердечник из меди или алюминия, то рабочая частота увеличится. В качестве антенны рекомендуется использовать отрезок медного провода диаметром 1 мм и длиной примерно 30 см.

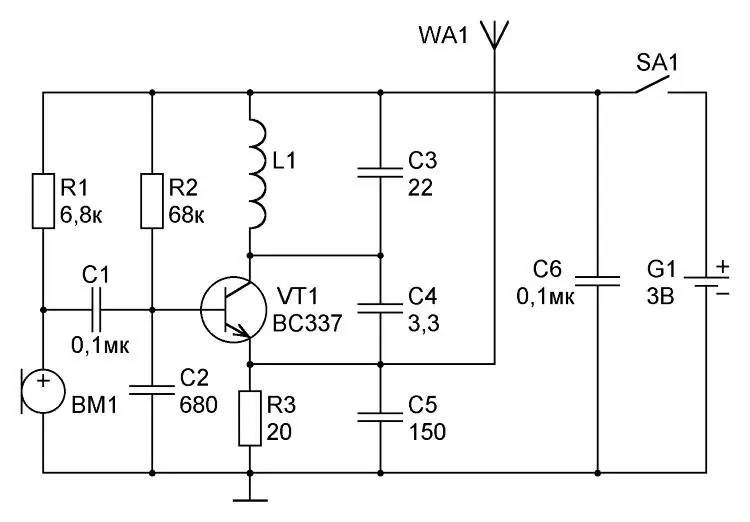

Принципиальная схема еще одного варианта радиопередающего устройства, выполненного на биполярном транзисторе, приведена на рис. 5.2.

Рис 52 Принципиальная схема простого радиопередатчика на биполярном - фото 60

Рис. 5.2. Принципиальная схема простого радиопередатчика на биполярном транзисторе (вариант 2)

В рассматриваемой конструкции акустический сигнал преобразуется электретным микрофоном BM1, с выхода которого электриче ский НЧ-сигнал через разделительный конденсатор С1 подается на базу биполярного транзистора VT1. На этом n-p-n транзисторе собран LC-генератор с емкостным делителем, формирующий ВЧ-колебания на частоте в пределах от 104 МГц до 108 МГц. По постоянному току транзистор VТ1 включен по схеме с общим эмиттером. Положение рабочей точки транзистора определяется величиной сопротивления резистора R2.

По переменному току транзистор VТ1 включен по схеме с общей базой, поскольку по высокой частоте его база заземлена через конденсатор С2. Высокочастотные колебания возникают в резонансном контуре, включенном по переменному току между коллектором и базой транзистора VТ1. Снимаемое с емкостного делителя напряжение подается во входную цепь активного элемента, а именно на эмиттер транзистора VТ1, в результате чего каскад оказывается охваченным положительной обратной связью.
