Чем резче изменяются свойства среды в виде криволинейного участка между двумя корреспондентами под землей, тем больше кривизна траектории волны и тем слабее сигнал.

Для определения эффективности и самой возможности радиосвязи между двумя корреспондентами в описанных условиях был испытан трансивер Kenwood TH-F7 c выходной мощностью 5 Вт в диапазоне 2 м – на частотах 144,550 МГц и 444,300 МГц (70 см). Внешний вид трансивера представлен на рис. 1.6.

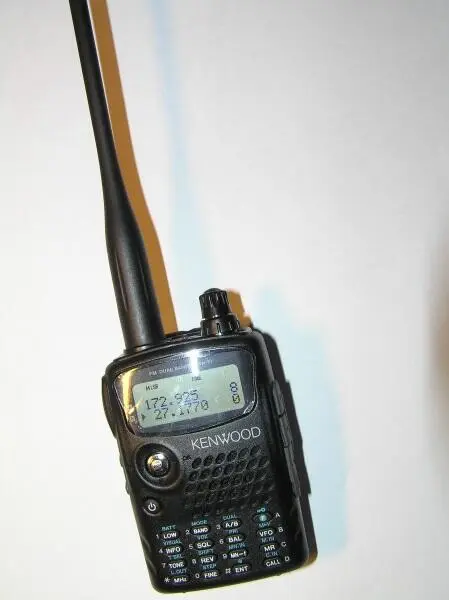

Рис. 1.6. Трансивер Kenwood TH-F7. Внешний вид

Трансивер Kenwood TH-F7 и эксперименты с ним широко описаны в книге: Кашкаров А.П.

Трансивер Kenwood TH-F7: дома, в офисе, на отдыхе. Пошаговые рекомендации. – М.: ИП РадиоСофт, 2011.– 222 с.: ил.– ISBN 978-5-93037-237-3,

а также тесты – на сайте:

http://bt-test.ru/reviews/kak_vybrat_portativnuyu_raciyu_kenwood_th-f7

Частоты

При проведении эксперимента в сельских условиях сигнал с портативного трансивера был получен другим корреспондентом, находящимся в 22 м от меня – принят на идентичную радиостанцию, настроенную на те же частоты.

При экспериментировании замечена интересная особенность: на частоте UNF (444.3 МГц – длина волны 70 см) слышимость лучше, распознавание сигнала отчетливее, чем при работе (при прочих равных условиях) в частотном диапазоне VNF (144.55 МГц – длина волны 2 метра).

Таким образом, по проведенному эксперименту, а также, опираясь на комплексные данные других исследователей, можно сделать простой вывод-подтверждение о том, что диапазоны радиоволн – на которых длина волны меньше, наиболее предпочтительны для радиосвязей в замкнутых помещениях, с перегородками (радиоволны огибают препятствия); радиостанции на данных диапазонах хорошо работают в зданиях.

Чем больше длина волны, тем критичнее к препятствиям (естественным и искусственным) качество радиосвязи.

Как можно заметить на практике, портативными трансиверами (рациями) часто пользуются вспомогательные и аварийные службы в помещениях (охранники, лифтеры, администраторы и др.).

Итак, данная гипотеза нашла подтверждения и в моем «подземном» эксперименте 2014 года, проведенном в Верховажском районе Вологодской области, в 400 м от границ н.п. Боровичиха.

Если пойти в той же логике рассуждений дальше, разумно предположить, что длина волны менее 10 см (к примеру, частоты диапазона 500–800 МГц) на практике окажутся еще более приспособлены (перспективны) – для объектов с множественными естественными препятствиями (перегородками внутри здания или изгибами рельефа местности).

При этом действует и другой общепризнанный принцип распространения радиоволн: чем короче длина волны, тем короче расстояние, на котором можно осуществлять устойчивую (уверенную) радиосвязь при прочих равных – в части мощности передатчика – условиях.

Так, радиосвязь в обычных (наземных) с помощью комплекта все тех же идентичных портативных радиостанций Kenwood TH-F7 (между собой) с максимальной мощностью передатчика 5 Вт на частоте 590 МГц можно осуществить на расстояние менее 0,8 км.

А, к примеру, на частоте 146,550 МГц максимальная дальность связи (при прочих равных условиях) уже будет (зафиксирована мною) 4,8 км.

Поэтому радиолюбителям удается осуществлять радиосвязи на КВ (коротких волнах) на расстояния тысяч километров между городами и странами, к примеру, на частотах 1,8…3,6 МГц. К примеру, в диапазоне Си-Би (Sitizen Band – гражданский диапазон с частотным округлением 26–28 МГц) максимальная дальность связи не превысит 50 км. Конечно, все эти сведения нужно воспринимать через призму ряда условностей, как агентов влияния на ситуацию: важны и конкретные радиостанции, с помощью которых осуществляется радиосвязь, и настройка антенны, и условия местности, и даже погодные условия.

Глубина погружения

Еще одну особенность хотел бы изложить здесь же.

Связь под землей возможна и при более глубоком погружении под землю: радиосвязь под землей почти в равном качестве будет осуществляться как при помещении обоих корреспондентов на глубину 2 метра (в прямой видимости друг от друга), так и при помещении на глубину 10 метров. Однако, если канал (тоннель) будет иметь хотя бы незначительные изменения в своей траектории (условие прямой видимости перестанет соблюдаться) связь под землей прекратится на любых волнах. Тем не менее, это знание все же можно использовать на практике и работать – при необходимости – в пещерах. Примеры таких (прямолинейных) пещер имеются (приведу те, в которые спускался сам): это старые, времен финской войны 1939–1940 гг.

ДОТы на Карельском перешейке, Саблинские пещеры недалеко от Санкт-Петербурга и огромные – по своей дине (более 3 км) пещеры (на глубине до 20 метров) в Новом Афоне, что в Абхазии. Разумеется, это не полный список пещер.

На рис. 1.7 представлены практические условия эксперимента в подземном бункере.

Рис. 1.7. Автор в подземном бункере финского ДОТа-миллионника

Радиосвязь под землей невозможна, если будет естественное препятствие. По той же логике – и это доказано проведенным экспериментом радиосвязь через толщу земли – даже если корреспонденты с участвующими в эксперименте радиостанциями будут находиться всего в одном метре друг от друга, разделенные земляным валом (поверхностью земли) уже невозможна.

Но если сквозь толщу земли пропустить даже металлическую трубу (по определению законов физики экранирующую радиоволны) и расположить антенны портативных радиостанций вдоль ее траектории (ориентировать трансиверы так, чтобы излучающая и приемная антенна находились в одной траектории – в прямой видимости через трубу) можно осуществить радиопереговоры между корреспондентами – один на поверхности земли, другой – под ее толщей.

Этот эксперимент может иметь практическое значение в будущем.

Отражение и преломление радиоволны волны при переходе – из под земли на ее поверхность предполагает, что угол падения равен углу отражения. Так при переходе из более плотной среды в менее плотную, угол падения превышает некоторые критические значения, то луч во вторую среду не проникает и полностью отражается от границы раздела сред (эффект полного внутреннего отражение). Именно поэтому чтобы осуществить радиосвязь через препятствие в виде земной коры (к примеру, между подземельем и поверхностью) потребуется вывод антенн (см. рис. 1.8).

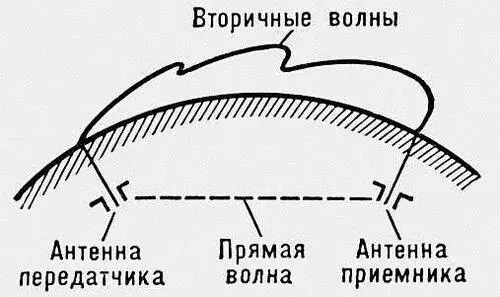

Рис. 1.8. Иллюстрация возможности радиосвязи «сквозь толщу земли»
