Если же говорить о распространении радиоволн в земле (грунте), то увы, радиоволны в землю не проникают (если не используется мегаваттный передатчик). Связь «через землю» может осуществляется с помощью магнитной индукции между многовитковыми рамками (своеобразными антеннами), которые можно считать разнесенными обмотками трансформатора – информация переносится не электромагнитным излучением, а магнитной индукцией. То есть можно передавать звуковой сигнал (сигнал ЗЧ) через землю на небольшие расстояние до 1 км (в зависимости от мощности усилителя и комплекса других условий местности), но это не будет передачей радиоволн.

Несущая частота в такой связи выбирается около 70…90 кГц. Выбор слишком низкой несущей частоты приведет к увеличению массы и габаритов рамок, а при высокой несущей частоте увеличиваются потери на излучение.

Прием ведется на вертикально установленную рамку. Переменное магнитное поле убывает по закону «обратных кубов»: каждый раз, когда удваивается расстояние между рамками, сила сигнала уменьшается на 18 дБ.

В простых экспериментальных устройствах для передачи сигнала ЗЧ через землю применяется амплитудная или однополосная модуляция (с подавленной несущей – SSB). Определяющее значение для максимальной дальности связи имеет форма рамок.

К примеру, круглая рамка обеспечивает выигрыш силы сигнала в два раза по сравнению с квадратной.

Для увеличения дальности связи, рамки должны иметь резонанс на частоте несущей. Частота несущей должна быть выше максимальной частоты речевого сигнала, который ее модулирует.

Альтернативой рамок являются токовые электроды, погруженные в почву.

В этом случае фиксируется выигрыш в силе сигнала – по сравнению с рамкой достигает в несколько десятков дБ.

Земля для радиоволн представляет собой проводник электрического тока, в котором токи, возбуждаемые естественными электрическими зарядами, искусственно – электротехническими устройствами и другими явлениями, текут в определенных направлениях. Можно провести и другой эксперимент.

Ввести в землю 2 электрода (отрезки арматуры) каждый длиной 120 см и диаметром 80 мм на расстоянии, к примеру, 10–50 м (друг от друга; чем дальше – тем лучше), и подключить их экранированным проводом к входу усилителя с высоким входным сопротивлением (более 1 МОм).

Для сопряжения импедансов и изоляции схемы от внешних сигналов штыри подключают к усилителю не напрямую, а через разделительный (повышающий) трансформатор с коэффициентом трансформации 1:100. «Низкоомную» обмотку подключают к штырям, а «высокоомную» – к усилителю, в качестве которого можно применить любой с выходной мощностью до 20 Вт.

В результате на выходе усилителя можно зафиксировать сигналы звуковой частоты (ЗЧ) – преобразованные низкочастотные токи Земли на данном участке. Если смешать эти сигналы с фоновым шумом, то можно обнаружить, на первый взгляд, странную, еще не вполне раскрытую, последовательность звуков, расшифровка которых, возможно, даст интереснейшие открытия.

Если электроды невозможно вкопать в землю (из-за плотности, к примеру, зимой), то вместо них можно использовать отрезки медной оплетки коаксиального кабеля, помещенные в воду или наиболее сырой участок подземного образования. Это еще одно направление перспективных исследований, результатами которых можно поделиться на страницах журнала.

Конечно, с учетом более легких способов радио и проводной связи, сегодня широко доступных, связь через землю может рассматриваться только как область экспериментальных исследований. Ее «минусом» является и то, что помехи от грозовых разрядов или расположенных недалеко силовых линий переменного тока сильно ухудшают качество такой связи.

И тем не менее, связь в однородной среде возможна. В том числе радиосвязь. Подтверждением тому (что радиосвязь в тоннелях возможна) служит организация радиосвязи в метро.

Для подтверждения сего, снова пришлось захватить с собой под землю портативные рации. На этот раз в деле радиообмена были использованы безлицензионные (не требующие специального разрешения Россвязьнадзора) компактные радиостанции диапазона PMR (446 МГц) Motorola TLKR T6 (см. рис. 1.9).

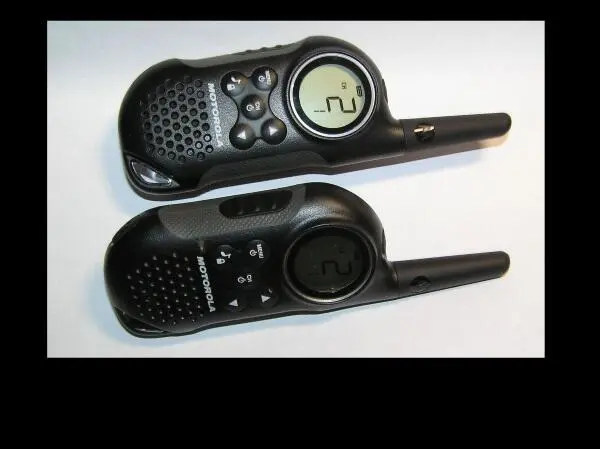

Рис. 1.9. Внешний вид раций Motorola TLKR T6

Эти рации работают на фиксированных каналах на частоте 446 МГц. Если быть точным, то частотные каналы таковы.

Рабочая частота у всех раций Motorola TLKR T6 в диапазоне 446.00625-446.09375 МГц распределена по восьми фиксированным каналам так: 446.00625 МГц (1), 446.01875 (2), 446.03125 (3), 446.04375 (4), 446.05625 (5), 446.06875 (6), 446.08125 (7), 446.09375 (8).

Таким образом, дискретность составляет 01250 МГц или говоря иным языком – частотный шаг канала 12,5 Гц.

Эти сведения можно учитывать для прослушивания данных частот или организации радиосвязи на них, в том числе с помощью других радиостанций, к примеру, широкодиапазонной станции Kenwood TH-F7, описанной выше.

В этом случае, чтобы обмениваться сообщением в радиоэфире, в том числе под землей, нужно все рации «сети» настроить на одну частоту (частотный канал) и удостовериться, что все они «запрограммированы» на одни и те же субкоды.

Гипотеза о том, что радиосвязь в метро возможна, нашла свое подтверждение. На подземной платформе станции метро «Лесная» (г. Санкт-Петербург) на расстоянии прямой видимости 75 метров (дальность ограничена платформой станции), в августе 2014 года осуществлен радиообмен между двумя корреспондентами. Если бы платформа была длиннее, и канал (тоннель) имел высокую прямолинейность, есть основания полагать, что дальность связи под землей (в метро) ограничивалось бы – как и над землей – другими факторами: мощностью радиостанций и частотным диапазоном (длиной волны).

Известно, на большинстве станций (и на перегонах между станциями) в Санкт-Петербургском метрополитене уже есть устойчивая GSM-связь (для сотовых телефонов – 900 МГц) и cеть Wi-Fi (2,4 ГГц – для компьютерных систем).

Здесь она имеет, правда, свои особенности в части организации.

По всей длине тоннеля проложен излучающий кабель – в виде антенны, и пассажир с сотовым телефоном, КПК, планшетом или ноутбуком имеет возможность оставаться на связи, даже спустившись под землю.

Но это (профессиональная организация радиосвязи, в том числе сотовой – под землей – в метро) совсем другая история.

Стоя на платформе в подземном вестибюле метро можно заметить, что вдоль стены тоннеля в его глубь уходят два натянутых провода.

Нет, в метро не ходят троллейбусы, а провода эти имеют вполне объяснимое значение – это антенны для служебной связи между движущимися поездами и станционными постами дежурных служб управления движением. Здесь используется важнейшая область связи – проводная высокочастотная связь (ВЧ связь). Она осуществляется путем подключения группы маломощных длинноволновых передатчиков, настроенных на разные волны с промежутками между ними в 3…4 кГц, к обычным проводам.
