Генрих Альтшуллер - Алгоритм изобретения

Б. Р. Лазаренко и И. Н. Лазаренко работали над проблемой борьбы с электроэрозией металлов. Электрический ток «разъедал» металл в месте соприкосновения контактов реле, и с этим ничего не удавалось сделать. Были испробованы твердые и сверхтвердые сплавы — и все безрезультатно. Исследователи пытались помещать контакты в различные жидкости, но разрушение шло еще интенсивнее.

Однажды изобретатели поняли, что этот «отрицательный эффект» можно где-то применить с пользой, и вся работа пошла теперь в другом направлении. 3 апреля 1943 года изобретатели получили авторское свидетельство на электроискровой способ обработки металла.

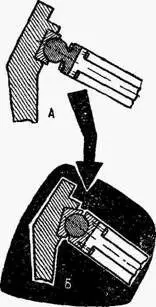

Авторское свидетельство № 142511. На рис. 18, А показано подвижное соединение двух частей щековой дробилки. Подвижность достигается благодаря сферической форме чугунного наконечника. Шейка этого наконечника — самое слабое место конструкции, здесь обычно и происходит излом. Можно, конечно, принять меры для предотвращения излома. Ну а если мы заранее умышленно «сломаем» наконечник? Тогда он превратится в цилиндрическую втулку, которую уже невозможно сломать (рис. 18, Б).

Рис. 18. Принцип «обратить вред в пользу».

Авторское свидетельство № 152492. Для защиты подземных кабельных линий от повреждений, вызываемых образованием в грунте морозобойных трещин, заранее прорывают узкие прорези («трещины») в стороне от трассы кабеля (рис. 19).

Рис. 19. Искусственные «трещины» — прорези предохраняют кабельную линию от морозобойных трещин.

Сам по себе этот принцип прост: надо допустить то, что кажется недопустимым, — пусть случится! Но тут мысль изобретателя часто наталкивается на психологический барьер...

а) Ввести обратную связь.

б) Если обратная связь есть — изменить ее.

Примеры. Авторское свидетельство № 283997. Внутри градирни ветер образует циркуляционные зоны, что снижает глубину охлаждения воды. Чтобы повысить эффективность охлаждения, в секциях градирни устанавливают температурные датчики и по их сигналам автоматически изменяют количество подаваемой воды.

Авторское свидетельство № 167229. Способ автоматического запуска конвейера, отличающийся тем, что с целью экономии электроэнергии, потребляемой в момент запуска конвейерного двигателя, измеряют мощность, потребляемую двигателем конвейера во время работы, фиксируют ее в момент остановки конвейера и полученный сигнал, обратно пропорциональный весу материала на конвейере, подают на пусковой двигатель в момент запуска конвейера.

Авторское свидетельство № 239245. Способ автоматического регулирования процесса ректификации путем воздействия на расход орошения в колонну в зависимости от температуры и давления на выходе продукта, отличающийся тем, что с целью стабилизации содержания одного из компонентов в трехкомпонентной смеси дополнительно вводят коррекцию по удельному весу выходного продукта.

Использовать промежуточный объект-переносчик.

Примеры. Авторское свидетельство № 177436. Способ подвода электрического тока в жидкий металл, отличающийся тем, что с целью снижения электрических потерь ток к основному металлу подводят охлаждаемыми электродами через промежуточный жидкий металл, температура плавления которого ниже, а плотность и температура кипения выше, чем у основного металла.

Авторское свидетельство № 178005. Способ нанесения летучего ингибитора атмосферной коррозии на защищаемую поверхность, отличающийся тем, что с целью получения равномерного покрытия внутренних поверхностей сложных деталей через последние продувают нагретый воздух, насыщенный парами ингибитора.

а) Объект должен сам себя обслуживать, выполняя вспомогательные и ремонтные операции.

б) Использовать отходы (энергии, вещества).

Примеры. Авторское свидетельство № 261207. Дробеметный аппарат, корпус которого облицован изнутри износоустойчивыми плитами, отличающийся тем, что с целью повышения стойкости облицовки плиты выполнены в виде магнитов, удерживающих на своей поверхности защитный слой дроби. На стенках дробемета возникает, таким образом, постоянно обновляемый защитный слой дроби.

Авторское свидетельство № 307584. Способ сооружения каналов оросительных систем из сборных элементов, отличающийся тем, что с целью упрощения транспортировки изделий после монтажа начального участка канала его торцы закрывают временными диафрагмами, готовый участок канала затопляют водой и последующие элементы, также закрытые с торцов временными диафрагмами, сплавляют по этому участку канала.

Авторское свидетельство № 108625. Способ охлаждения полупроводников диодов, отличающийся тем, что с целью улучшения условий теплообмена применяется полупроводниковый термоэлемент, рабочим током которого является ток, проходящий через диод в прямом направлении.

а) Вместо недоступного, сложного, дорогостоящего, неудобного или хрупкого объекта использовать его упрощенные и дешевые копии.

б) Заменить объект или систему объектов их оптическими копиями (изображениями). Использовать при этом изменение масштаба (увеличить или уменьшить копии).

в) Если используются видимые оптические копии, перейти к копиям инфракрасным или ультрафиолетовым.

Примеры. Авторское свидетельство № 86560. Наглядное учебное пособие по геодезии, выполненное в виде написанного на плоскости художественного панно, отличающееся тем, что с целью последующей геодезической съемки с панно изображения местности оно выполнено по данным тахеометрической съемки и в характерных точках местности снабжено миниатюрными геодезическими рейками.

Иногда необходимо (для измерений или контроля) совместить два объекта, которые физически совместить невозможно. В этих случаях целесообразно применять оптические копии. Так была, например, решена задача пространственных измерений на рентгеновских снимках. Обычный рентгеновский снимок не позволяет определить, на каком расстоянии от поверхности тела находится очаг заболевания. Стереоскопические снимки дают объемное изображение, но и в этом случае измерения приходится вести на глаз: ведь внутри тела нет масштабной линейки! Нужно, таким образом, «совместить несовместимое»: тело человека, подвергнутого просвечиванию, и масштабную линейку.

Новосибирский изобретатель Ф. И. Аксенов решил эту задачу, применив метод оптического совмещения. По способу Ф. И. Аксенова стереоскопические рентгеновские снимки совмещаются со стереоскопическими же снимками решетчатого куба. Рассматривая в стереоскоп совмещенные снимки, врач видит «внутри» больного решетчатый куб, играющий роль пространственного масштаба.
