Примеры. Авторское свидетельство № 243809. Цель изобретения — улучшение тяги и увеличение высоты рассеивания отводимых газов. Это достигается тем, что корпус трубы (рис. 21) образован конической спиралью 1, полые витки которой имеют сопла 2 и соединены с полыми опорами 3, свободные концы которых, в свою очередь, присоединены к компрессору 4.

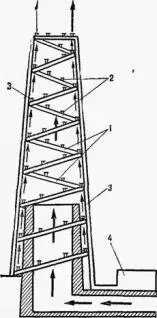

Рис. 21. Вместо массивной дымовой трубы — ажурное сооружение: полая спираль, имеющая на витках сопла, через которые подается сжатый воздух, образующий «стенку».

При включении компрессора 4 воздух, поднимаясь под давлением по опорам 3, попадает в спиральные витки корпуса и, вырываясь из сопел 2, создает воздушную «стенку».

Авторское свидетельство № 312630. Способ окраски крупногабаритных изделий распылением с удалением паров растворителя и окрасочного тумана через вентиляционную засасывающую систему, отличающийся тем, что с целью уменьшения производственных площадей вокруг окрашиваемого изделия создают восходящую на высоту, превышающую высоту изделия, воздушную завесу, верхние концы которой завихряют посредством напольной вентиляционной засасывающей системы.

Изобретение это преодолевает такое же техническое противоречие, что и в предыдущем случае. Поэтому похожи и решения: пневмостенка вместо жесткой трубообразной ограды.

Авторское свидетельство № 264675. Опора для сферического резервуара, включающая основание, отличающаяся тем, что с целью снижения напряжений в оболочке резервуара основание опоры выполнено в виде заполненного жидкостью сосуда с вогнутой крышкой из эластичного материала, принимающей форму опираемой на нее оболочки резервуара.

А вот двойник этого изобретения — авторское свидетельство № 243177. Устройство для передачи усилий от опоры копра на фундамент, отличающееся тем, что с целью обеспечения равномерности передачи давления на фундамент оно выполнено в виде плоского замкнутого сосуда, заполненного жидкостью.

Интересно, сколько еще авторских свидетельств будет выдано на применение одного и того же типового приема: если А должно давить на Б равномерно, положи между А и Б жидкостную подушку...

а) Вместо объемных конструкций использовать гибкие оболочки и тонкие пленки.

б) Изолировать объект от внешней среды с помощью гибких оболочек и тонких пленок.

Примеры. Чтобы уменьшить потери влаги, испаряющейся через листья деревьев, американские исследователи опрыскивают их полиэтиленовым «дождем». На листьях создается тончайшая пластмассовая пленка. Растение, укрытое пластмассовым одеялом, развивается нормально благодаря тому, что полиэтилен значительно лучше пропускает кислород и углекислый газ, чем пары воды.

Авторское свидетельство № 312826. Способ экстракции в системе жидкость — жидкость, отличающийся тем, что с целью интенсификации процесса массообмена струю одной фазы подают через слой газа на поверхность другой фазы, перемещаемой пленкой по твердой поверхности.

а) Выполнить объект пористым или использовать дополнительные пористые элементы (вставки, покрытия и т. п.).

б) Если объект уже выполнен пористым, предварительно заполнить поры каким-то веществом.

Машины всегда строились из плотных (непроницаемых) материалов. Инерция мышления приводит к тому, что задачи, легко решаемые при использовании пористых материалов, зачастую пытаются решить введением специальных устройств и систем, сохраняя все элементы конструкции непроницаемыми. Между тем высокоорганизованной машине присуща проницаемость — примером может служить любой живой организм, начиная с клетки и кончая человеком.

Внутреннее перемещение вещества — одна из важных функций многих машин. «Грубая» машина осуществляет эту функцию с помощью труб, насосов и т. п., «тонкая» машина — с помощью пористых материалов и молекулярных сил.

Примеры. Авторское свидетельство № 262092. Способ защиты внутренних поверхностей стенок емкости от отложений твердых или вязких частиц из находящегося в емкости продукта, отличающийся тем, что с целью повышения эффективности защиты и снижения энергозатрат внутрь емкости, изготовленной из пористого материала, подают через ее стенки не образующую отложений жидкость под давлением, превосходящим давление внутри емкости.

Авторское свидетельство № 283264. Способ внесения добавок в жидкий металл с помощью огнеупорных материалов, отличающийся тем, что с целью улучшения режима внесения добавок в металл погружают пористый огнеупор, предварительно пропитанный материалом добавки.

Авторское свидетельство № 187135. Система испарительного охлаждения электрических машин, отличающаяся тем, что с целью исключения необходимости подвода охлаждающего агента к машине активные части и отдельные конструктивные элементы ее выполнены из пористых металлов, например пористых порошковых сталей, пропитанных жидким охлаждающим агентом, который при работе машины испаряется и таким образом обеспечивает кратковременное, интенсивное и равномерное ее охлаждение.

а) Изменить окраску объекта или внешней среды.

б) Изменить степень прозрачности объекта или внешней среды.

в) Для наблюдения за плохо видимыми объектами или процессами использовать красящие добавки.

г) Если такие добавки уже применяются, использовать меченые атомы.

Примеры. В кузнечных и литейных цехах, на металлургических заводах, всюду, где необходимо защитить рабочих от действия жары, применяются водяные завесы. Такие завесы отлично защищают рабочих от невидимых тепловых (инфракрасных) лучей, однако слепяще-яркие лучи от расплавленного металла беспрепятственно проходят сквозь тонкую жидкую пленку. Чтобы защитить рабочих и от них, сотрудники польского Института охраны труда предложили окрашивать воду, из которой создается водяная завеса, — оставаясь прозрачной, она полностью задерживает тепловые лучи и в нужной степени ослабляет силу видимого излучения [41] См. «Изобретатель и рационализатор», 1970, № 5, стр. 16. .

Авторское свидетельство № 165645. В фиксирующий раствор вводят краситель, который обратимо абсорбируется фотографическим слоем и не закрашивает подложку-бумагу или целлулоид. Краситель при последующей промывке водой должен удаляться из слоя. Скорость вымывания красителя из фотографического слоя примерно равна скорости вымывания тиосульфата натрия или несколько меньше ее. Обесцвечивание фотографического изображения свидетельствует о полноте промывки слоя от остатков солей, при помощи которых производилось фиксирование фотографического материала.
