Н. — Если в этом и заключается борьба с замираниями, то это должно быть дьявольски сложно!

Л. — Нет, дорогой Незнайкин. Кроме усовершенствования передающих антенн, для уменьшения интенсивности замираний применяют и другие способы борьбы, уже в самом приемнике. Зная, что к приемной антенне приходят волны с сильно изменяющейся напряженностью, пытаются поддержать постоянство громкости приема на выходе приемника путем соответствующей регулировки усиления.

Н. — Значит, если я правильно понял, изменение в напряженности компенсируется изменением степени усиления. Когда интенсивность волны ослабевает, усиление увеличивают и, наоборот, когда напряженность волны возрастает, усиление уменьшают.

Л. — Именно так и поступают. Когда вследствие замираний сигнал доходит очень ослабленным, мы увеличиваем чувствительность приемника, повышая усиление каскадов высокой частоты (а если это супергетеродин — то и каскадов промежуточной частоты).

Н. — Однако я не вижу, каким способом можно регулировать усиление электронной лампы.

Л. — Ты уже знаешь, что чем больше крутизна характеристики лампы, тем лучше она усиливает. Для одной и той же лампы крутизна изменяется в зависимости от того, на каком участке характеристики лампа работает. Положение рабочей точки на характеристике определяется величиной поданного на ее сетку отрицательного смещения…

Н. — Я тебя перебью, Любознайкин. Я отлично помню, что характеристика лампы в разных точках имеет различную крутизну. Наибольшее ее значение относится к прямолинейной части кривой. Если мы будем увеличивать смещение, то войдем в зону нижнего изгиба характеристики, где крутизна будет стремительно убывать (рис. 104,а). Однако ты мне много раз повторял, что эта часть характеристики является запретной зоной. Ведь усиление без искажений возможно только на прямолинейном участке.

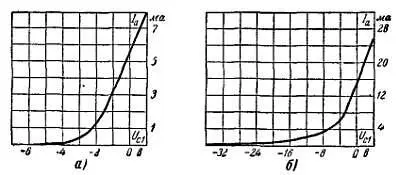

Рис. 104. Характеристики лампы.

а— с короткой характеристикой; б— с переменной крутизной (с удлиненной характеристикой).

Л. — Это так, когда мы имеем дело с обычными лампами и значительными амплитудами сигнала, как, например, в каскадах низкой частоты. Но на высокой и промежуточной частотах амплитуда сигнала еще очень мала и в этом случае достаточно иметь приблизительно прямолинейный участок в области рабочей точки. Для этого созданы специальные лампы, крутизна характеристики которых изменяется сравнительно плавно, так что изгиб характеристики нерезко выражен (рис. 104,б). Такие лампы называются лампами с переменной крутизной . Конечно, это не означает, что крутизна всех других ламп постоянна, а лишь то, что в этих специальных лампах можно выбирать рабочую точку на участках с различной крутизной.

Н. — Если бы я знал о существовании ламп с переменной крутизной, я бы не стал возражать. Характеристика с переменной крутизной показывает, что если на сетку лампы дать большое напряжение смещения, она не только не усилит, но даже ослабит поданные на ее сетку сигналы.

Л. — Это то, что нужно. Благодаря этому нам удается поддерживать нормальный выходной уровень громкости даже при очень интенсивных сигналах. Чтобы регулировать усиление при помощи ламп с переменной крутизной, можно использовать потенциометр R 1, позволяющий регулировать величину сеточного смещения (рис. 105).

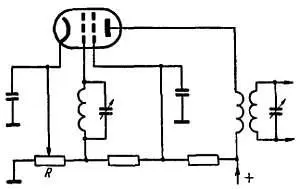

Рис. 105. Регулировка усиления с помощью потенциометра R, изменяющего отрицательное напряжение на сетке лампы.

Н. — Но это ужасно! Тогда надо, чтобы слушатель, не отпуская ручки потенциометра, постоянно вертел ее для компенсации изменений силы приема при наличии замираний. Какое же удовольствие может быть от музыкальной передачи при таких условиях!..

Л. — К счастью, имеется возможность сделать такую регулировку автоматической. Для этого в приемнике надо найти точку, потенциал которой становится более отрицательным, когда принимаемые сигналы усиливаются.

— Посмотри на схему диодного детектора (рис. 106), которую ты знаешь уже давно. Точка, о которой идет речь, является концом резистора R, обозначенным буквой X . Ток высокой частоты, выпрямленный. Диодом, создает на этом резисторе падение напряжения, примем потенциал точки X но отношению к корпусу имеет отрицательный знак. Это напряжение пропорционально средней интенсивности поданного на диод сигнала.

Рис. 106. В точке Xобразуется отрицательное напряжение, пропорциональное средней интенсивности высокочастотного сигнала.

Н. — Я понял! Ты подаешь напряжение из точки X на сетки ламп усиления высокой или промежуточной частоты, причем лампы должны быть с переменной крутизной. Когда сигнал увеличивается, отрицательное напряжение в точке X и соответственно на сетках ламп ВЧ и УПЧ каскадов возрастает, вследствие чего уменьшается усиление. Наоборот, когда из-за замирания сигнал ослабевает, отрицательное напряжение в точке X падает и усиление ламп высокой и промежуточной частоты повышается. В конце-концов такая система будет выравнивать все изменения в интенсивности сигналов и поддерживать постоянный уровень звукового сигнала, что нам и нужно.

Л. — Я вижу, что ты хорошо понял смысл автоматической регулировки усиления. Заметь, то здесь осуществляется регулировка по самому низкому уровню. Только на самых слабых сигналах используется весь резерв приемника по чувствительности. По мере того как сила сигналов растет, автоматическая регулировка усиления уменьшает усиление пропорционально увеличению силы приходящего сигнала,

Н. — Одно возражение, если позволишь. Предположи, что передается музыка и что ударили в барабан. Разве в этот момент АРУ не произведет мгновенное уменьшение усиления? Ведь, судя по твоему описанию работы АРУ, она должна «подавлять» в какой-то степени оттенки в громкости звучания.
