Н. — Я догадываюсь, что значительное преимущество магнитофона заключается в постоянстве скорости протяжки ленты.
Л. — Правильно. Лента движется со стандартной скоростью 4,75; 9,5; 19 или 38 см/сек). Чем больше скорость, тем выше качество записи, особенно звуков высокой частоты.
Н. — Да, но с повышением скорости снижается длительность записи на ленте.
Л. — Разумеется. Но в настоящее время выпускают магнитофоны, которые могут записывать звуки на двух или даже четырех параллельных дорожках одной ленты, что увеличивает в 2 или в 4 раза длительность звучания, которая может достигать нескольких часов.
Н. — Я слышал, что ленту можно использовать повторно, стерев с нее запись, как карандаш с бумаги. Так ли это?
Л. — Совершенно верно. А стирается магнитная запись просто магнитным полем ультразвуковой частоты (т. е. выше частот, воспринимаемых человеческим ухом), например, 25 000 гц. Это поле создается стирающей головкой, которая устанавливается перед записывающей.
Н. — Значит, лента, проходя мимо стирающей головки, очищается от предыдущей записи?
Л. — Да, но это делается только при новой записи. При воспроизведении же стирающая головка отключается.
Н. — А можно ли обходиться одной головкой для выполнения записи, воспроизведения и стирания?
Л. — Практически этого не делают. Однако должен тебе сказать, что переменное ультразвуковое поле должно объединяться с полем, служащим для записи, а для этого в записывающую головку, кроме тока низкой частоты, подают еще и ультразвуковой ток.
Н. — Боже мой, зачем же?
Л. — Не волнуйся, он не уничтожит запись, так как очень мал по сравнению со стирающим током. Малая доза высокочастотного тока нужна чтобы «встряхнуть» железные зерна ленты, которые воспринимают намагничивающее низкочастотное поле, создаваемое сигналом.
Н. — Очень хорошо, что головки могут выполнять несколько функций. Но я чувствую, что моя голова сегодня вечером не способна больше выполнить и одной.
Л. — Учитывая это известное всем явление насыщения, лучше закончим нашу беседу о звукозаписи.

Беседа двадцать третья
Вот мы и заканчиваем наше чудесное путешествие по живописной стране радио, которое Вам помогли осуществить беседы наших друзей. Если Вы внимательно за ними следили, то радио не является больше для Вас секретом, по крайней море в основных чертах. Но перед расставанием Любознайкин и Незнайкин начертят и проанализируют, используя полученные знания, схему радиоприемника, который они собираются изготовить.

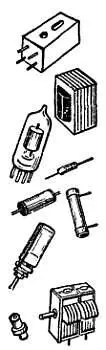

Незнайкин. — Клянусь пентодом! Что я вижу! Ты, вероятно, опустошил целый магазин радиодеталей, дорогой Любознайкин.
Любознайкин. — Почти что так, Незнайкин. Теперь мы вступаем в активную фазу нашего технического сотрудничества, которое, надеюсь, будет столь плодотворным, что…
Н. — Пожалей. Не сокрушай меня таким напыщенным стилем. Скажи, зачем необходимо такое количество экранированных катушек, ламп, резисторов и конденсаторов?
Л. — Да для того, чтобы начать, наконец, сборку радиоприемника, столь давно обещанного тетушке. Я полагаю, что теперь ты знаешь все необходимое о работе приемника, чтобы без боязни приступить к его постройке.
Н. — Я очень польщен этим знаком доверия и даже заговорил в стиле, который ты сегодня избрал. Я хотел бы также знать, какую схему ты хочешь предложить.
Л. — Я ничего не хочу тебе навязывать, дружище. Выскажи мне свои пожелания, и я постараюсь составить такую схему, чтобы она им удовлетворила.
Н. — Превосходно. Это должен быть, совершенно очевидно, супергетеродин. И так как он должен иметь очень высокую чувствительность, первым должен быть усилитель высокой частоты.
Л. — Твои пожелания выполнены, Незнайкин (рис. 135).

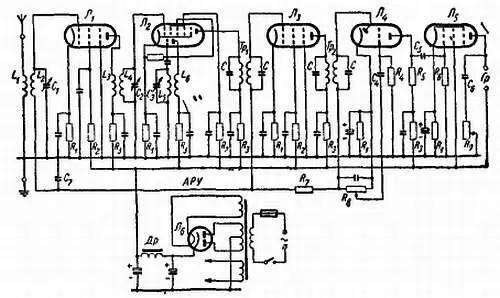

Рис. 135. Окончательная схема, по которой после многочисленных изменений Незнайкин будет собирать приёмник.
Сигнал на сетку лампы Л 1усилителя высокой частоты мы подаем через трансформатор L 1L 2с вторичной обмоткой, настраиваемой конденсатором С 1. Смещение на управляющей сетке лампы создается с помощью резистора R 1в цепи ее катода, а напряжение на экранирующей сетке — с помощью гасящего резистора R 2. Этими же индексами обозначены соответствующие резисторы во всех остальных лампах.

Н. — Ты забыл проставить обозначения на развязывающих конденсаторах.
Л. — Я это специально сделал, чтобы не загромождать чертеж. Ты будешь знать, что конденсаторы без обозначений служат для развязки.
Н. — Согласен. Я полагаю, что назначение конденсатора C 7такое же, как и конденсатора С 7на рис. 78.
Л. — У тебя прекрасная память, поздравляю! Действительно, этот конденсатор служит для замыкания цепи колебательного контура L 2C 1по высокой частоте. Статор конденсатора переменной емкости обязательно заземляется, так как он закреплен в металлическом корпусе. Но конец катушки L 1присоединен к цепи автоматической регулировки усиления, напряжение в которой незначительно. Благодаря конденсатору С 7цепь колебательного контура замыкается. Резистор R 7 и конденсатор С 7создают необходимую постоянную времени цепи автоматической регулировки усиления.
Н. — А теперь меня интересует смесительный каскад на триод-гексоде Л 2.
Л. — Нет ничего проще. Через трансформатор L 3L 4с вторичной обмоткой, настроенной с помощью конденсатора С 2, мы подаем усиливаемое напряжение высокой частоты на первую сетку гексода. Обрати попутно внимание на то, что в цепях анодов всех ламп включены развязывающие резисторы R 3. Гетеродин состоит из триодной секции комбинированной лампы, колебательного контура L 5C 3и катушки обратной связи L 6. Его напряжение подано, как полагается, на третью сетку гексода.
Н. — Дальше я могу самостоятельно разобраться в схеме.
