Евгений Айсберг - Радио?.. Это очень просто!

Н. — Так, значит, если я правильно понял, в периоды тишины канавки имеют форму спирали, а практически, можно сказать, форму кругов, диаметр которых постепенно убывает. Их можно сравнить с незатухающими и немодулированными колебаниями тока высокой частоты. В местах, где записан звук, дорожка канавки изменяется в поперечном направлении, т.е. канавки попеременно отклоняются к центру и краю грампластинки. В этом случае канавка напоминает кривую тока высокой частоты, модулированного низкочастотным сигналом.

Л. — Браво, Незнайкин! Должно быть, ты зарядился приличной дозой фосфора, что так прекрасно понял природу записи звука на грампластинке.

Н. — И тем не менее кое-что сильно интересует меня. Как достигли того, что при больших амплитудах звука канавки не налезают одна на другую?

Л. — Это достигается путем ограничения максимального отклонения канавки до половины расстояния между двумя соседними канавками.

Н. — Как же осуществляется запись звука на грампластинке? Я предполагаю, что сначала записываемые звуки с помощью микрофона преобразуются в соответствующие электрические сигналы низкой частоты. Последние, несомненно, усиливаются уже изученными нами устройствами. А затем?

Л. — Затем остается лишь преобразовать усиленные сигналы в механические колебания при помощи рекордера, резец которого и нанесет канавки на специальную пластинку.

Н. — Это просто сказать, но я не представляю себе, как на практике осуществить это преобразование электрических колебаний в механическое движение.

Л. — А разве мы уже не решили эту проблему при воспроизведении звука с помощью громкоговорителя электромагнитной системы?

Н. — Действительно, в громкоговорителе ток вызывает механические колебания, передаваемые мембране или диффузору. Но серьезно говоря, ведь не предлагаешь же ты вырезать канавки на пластинке с помощью громкоговорителя?

Л. — Для этой цели мы используем только электромагнитный механизм якоря громкоговорителя, отсоединив от него диффузор. Таким образом наш громкоговоритель окажется немым.

Что же касается самого записывающего механизма рекордера, то в самом простом виде он представляет собой электромагнит, помещенный между полюсами сильного постоянного магнита (рис. 131).

Рис. 131. Рекордер для записи звука на диск.

Н. — Расскажи поподробнее об этом.

Л. — Изволь. Электромагнит состоит из подвижной стальной пластинки 1 , двигающейся вокруг оси 2 и удерживаемой в средним положении на эластичной резиновой подвеске 3 . Через укрепленную на пластинке катушку 4 проходит ток низкой частоты. В результате при каждом полупериоде тока полярность обоих концов пластинки меняется и они попеременно притягиваются то к одному, то к другому полюсу магнита.

Н. — Я вижу, что пластинка перемещается то вправо, то влево. А что ты обозначил на конце этой пластинки цифрой 5 ?

Л. — Это острие стального резца, которое и вырезает на пластинке канавки.

Ну, а теперь поехали дальше. Подвижная каретка с рекордером установлена на винте с плотной резьбой, который расположен по радиусу пластинки (рис. 132). Последняя представляет собой слой воска, нанесенный на стальное основание. Вращение пластинки сочетается с медленным перемещением каретки с рекордером вдоль винта, в результате чего на пластинке образуется спиральная канавка. Колебания резца рекордера придают канавке волнообразную форму. Так осуществляют запись звука.

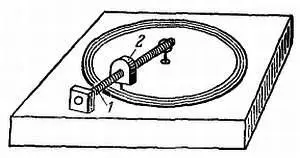

Рис. 132. Перемещаясь вдоль винта 1рекордер 2образует на диске спиральную канавку.

Н. — Но запись на воске, вероятно, очень недолговечна. Да к тому же как, имея эту единственную запись, получить тысячи грампластинок?

Л. — Начинают с изготовления точной медной копии, используя метод гальванопластики. Для этого поверхность воска покрывают тонким слоем графитового порошка, благодаря чему она становится проводником тока. Обработанную графитом восковую пластинку с записью опускают в ванну с раствором сульфата меди и устанавливают ее напротив массивного медного электрода. Затем через раствор пропускают постоянный электрический ток, подключив положительный полюс источника тока к медному электроду, а отрицательный полюс — к восковой пластинке (рис. 133).

Рис. 133. В гальванической ванне с пластинкой (диском) 1и электродом 2получают медную копию пластинки.

Н. — Я понял! Электрический ток вырывает атомы меди из электрода, переносит их через раствор и оставляет на поверхности воска.

Л. — Внешне все выглядит как бы в соответствии с твоей гипотезой. Однако происходящие явления значительно сложнее, чем ты думаешь, но это не имеет значения… Для нас важно, что по истечении некоторого времени на поверхности воска образуется медная корка, точно воспроизводящая все извилины канавки.

Н. — Да, но наизнанку: все углубления стали выпуклостями, и наоборот. Полученная медная копия напоминает фотографический негатив.

Л. — Совершенно верно. Теперь мы имеем в руках нечто более прочное, чем воск. Тел же методом гальванопластики с нашего негатива снимают еще одну копию.

Н. — На этот раз получим позитив: углубления и рельефные места идентичны углублениям и рельефным местам воскового оригинала.

Л. — Правильно. С этой позитивной копии получают несколько новых копий — негативов, которые служат матрицами на прессе и позволяют получить нужное количество пластмассовых грампластинок.
