Н. — Может быть, в твоем объяснении заключена глубокая мудрость, но для меня это звучит крайне абстрактно. Не изобразишь ли ты для пояснения схему?

Л. — Вот наиболее распространенная схема так называемого дискриминатора (рис. 126). Сразу бросается в глаза полная симметрия схемы. Обрати внимание на то, что, кроме индуктивной связи между последним каскадом усилителя промежуточной частоты и дискриминатором, имеется емкостная связь через конденсатор С, включенный точно в среднюю точку вторичной обмотки трансформатора.

Рис. 126. Схема частотного дискриминатора.

Н. — Я полагаю, что собака зарыта именно тут, в дискриминаторе.

Л. — Твоя интуиция тебя не обманула. Напряжение, подаваемое через конденсатор, сдвинуто по фазе относительно напряжения, наведенного в результате магнитной связи. До тех пор, пока частота обоих напряжений равна резонансной частоте контуров (трансформатора), напряжения на обоих концах вторичной обмотки одинаковы относительно средней точки.

Н. — Я угадываю дальнейшее. Эти напряжения детектируются диодами Л 1и Л 2, в результате чего на резисторах R 1и R 2возникают равные постоянные напряжения противоположных полярностей. Я хочу сказать, что положительные потенциалы в точках А и Б относительно точки X будут равны и, следовательно, взаимно компенсируются.

Л. — Держу пари, Незнайкин, что ты опустошил еще одну банку сардин и пополнил свой мозг фосфором… Продолжай, поскольку твои рассуждения совершенно правильны.

Н. — Легче легкого. Допустим, что сигнал промодулирован, иными словами частота увеличивается или уменьшается относительно среднего значения. При этом частота отклоняется относительно резонансной частоты контуров, симметрия нарушается и напряжение на одном из концов вторичной обмотки трансформатора относительно средней точки оказывается выше, чем на другом конце. Вследствие этого после детектирования равенство напряжений в точках А и Б относительно точки К больше не будет соблюдаться. Напряжение между точками А и Б будет равно их разности. Это напряжение и явится искомым напряжением звуковых частот.

Л. — Поздравляю, дружище. Ты избавил меня от необходимости анализировать работу схемы. Можно лишь добавить, что конденсаторы, включенные параллельно резисторам R 1и R 2, выполняют обычную роль подавления составляющей промежуточной частоты.

Н. — Применяется только один тип дискриминатора?

Л. — Нет. Имеются различные варианты схемы. Но все они основаны на одном и том же принципе симметричной схемы и использования продетектированных напряжений противоположной полярности. Однако существуют частотные детекторы, в которых использованы несколько другие принципы. Один из них, так называемый детектор отношений , я изобразил на рис. 127.

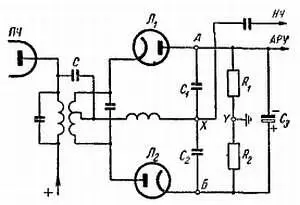

Рис. 127. Схема детектора отношений.

Н. — Но эта схема чрезвычайно похожа на схему дискриминатора. Та же симметрия, такая же смешанная индуктивно-емкостная связь. Только ты, вероятно, ошибся в изображении диодов, так-как выпрямленные напряжения не компенсируются взаимно, а суммируются.

Л. — Нет, это не ошибка. Действительно, нужно, чтобы напряжения, заряжающие конденсатор большой емкости С 3(электролитический в несколько микрофарад), складывались. На его обкладках, иными словами между точками А и Б , устанавливается постоянное напряжение. Что же касается точки X , то ты догадываешься…

Н. — … что напряжение на ней должно быть ровно вдвое меньше, так как симметрично включенные элементы C 1и С 2, так же как и R 1и R 2, равны.

Л. — Сардины продолжают оказывать благотворное влияние на твой интеллект! В отсутствие модуляции все действительно обстоит так. Но как только частота начинает меняться относительно резонансной частоты контуров…

Н. — … напряжение, продетектированное одним из диодов, становится больше или меньше другого продетектированного напряжения. Поэтому точка X уже не будет в середине напряжения между точками А и Б .

Л. — В который уже раз ты высказываешь, хотя и не в очень изящном виде, неоспоримые истины. Следует подчеркнуть, что при изменении частоты напряжение между точками А и Б не меняется (так как оно не зависит от частоты). Меняется лишь отношение напряжений между точками X и Б и между точками X и А .

Н. — В результате между точками X и Y возникнет напряжение низкой частоты, так как в каждый данный момент оно будет пропорционально отклонению частоты от среднего значения, соответствующего отсутствию модуляции.

Л. — Ты рассуждаешь, как Эвклид и Декарт, вместе взятые!

Таким образом, в детекторе отношений напряжение между точками X и Y зависит в каждый данный момент только от частоты несущей, в то время как полное напряжение между точками А и Б совсем не зависит от частоты.

Н. — Я полагаю, что это напряжение зависит от амплитуды продетектированного сигнала.

Л. — И ты не ошибаешься. Именно поэтому оно может быть использовано для автоматической регулировки усиления приемника (АРУ).

Н. — Таким образом, напряжение между точками А и Б зависит от амплитуды, а между точками X и Y — от частоты. Это наводит меня на одну мысль, которая, может быть, покажется тебе смешной.

Л. — А, может быть, и нет. Говори же.
