Евгений Айсберг - Радио?.. Это очень просто!

Н. — Меня интересует одно обстоятельство в схеме. Почему на катод подается часть напряжения от вывода на катушке контура, а не все напряжение колебательного контура?

Л. — Потому что в схеме с заземленной сеткой входное сопротивление лампы весьма незначительно. В случае включения всего колебательного контура в цепь катода его затухание значительно увеличилось бы и коэффициент усиления упал бы. Поэтому напряжение на катод снимают с части контура. Существует, однако, другой способ, позволяющий избежать увеличения затухания входного контура. Ты не догадываешься?

Н. — Нет, я пасую.

Л. — Достаточно включить перед триодом с заземленной сеткой другой усилительный триод с обычной схемой включения (рис. 124).

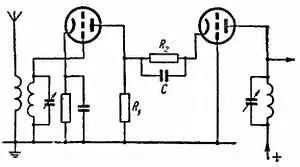

Рис. 124. Схема каскодного усилителя. Включение резистора R 1необязательно.

Н. — Не издеваешься ли ты надо мной, Любознайкин? Такая схема не может работать, так как нагрузка первого каскада — резистор — заземлена, иными словами, присоединена к минусу источника питания Поэтому на аноде лампы отсутствует положительное напряжение. И хоть становись на колени перед таким триодом, который по-твоему (какая самоуверенность!) включен по обычной схеме, он не только не усилит, но даже не передаст на следующую лампу входное напряжение.

Л. — Это ты слишком самоуверен. Такая схема, называемая каскодной , незначительно отличается от обычной схемы, столь рьяно тобой защищаемой. Вопреки твоему утверждению на анод первой лампы подается положительное напряжение и схема xoрошо работает.

Н. — Откуда же берется напряжение?

Л. — Из анодной цепи второй лампы, присоединенной к плюсу источника питания.

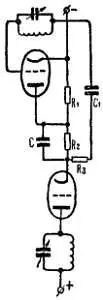

Н. — Значит, в качестве анодного напряжения первой лампы используется падение напряжения на резисторе R 1в цепи катода второй лампы? Этот резистор включен последовательно с резистором R 2, шунтирующим конденсатор связи С?

Л. — Конечно. Оба эти резистора и сопротивление промежутка анод — катод второй лампы соединены последовательно и образуют делитель напряжения, включенный между плюсом и минусом источника питания. Поэтому точка соединения резисторов R 1и R 2, куда присоединен и анод первой лампы, находится под положительным потенциалом. Он достаточно велик, так как сопротивление резистора R 1составляет около 0,5 Мом, а сопротивление R 2— несколько сотен ом.

Н. — Каюсь! Я мог бы это и сам сообразить. Вдобавок можно отметить, что разности потенциалов на электродах второй лампы с заземленной сеткой правильно распределены, так как ее катод находится под положительным потенциалом и, следовательно, сетка отрицательна относительно катода. Все к лучшему в этом лучшем из миров!

Л. — Это возможно. Однако из-за твоих беспорядочных расспросов я был вынужден начать изучение ЧМ приемника с промежуточной частоты, затем перейти к высокой частоте, что явно нелогично.

Н. — Значит, можно кое что рассказать и о смесителе?

Л. — Безусловно, так как на столь высоких частотах обычные смесители мало эффективны. За редкими исключениями, в смесителях ЧМ приемников отказались как от гептодов, так и от триод-гексодов (в которых входной сигнал и напряжение от гетеродина подаются на разные сетки) и вернулись к старой схеме с отдельным гетеродином. При этом входной сигнал и напряжение гетеродина подаются на одну и ту же сетку (рис. 125).

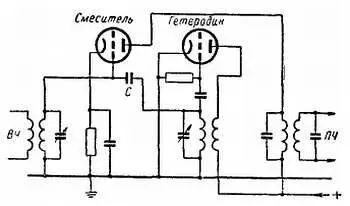

Рис. 125. В смесителе на двух триодах приходящие колебания и колебания гетеродина подаются на одну и ту же сетку.

Н. — Ну, уж тут ты явно издеваешься надо мною. Полагаешь ли ты, что я забыл все описанные тобою недостатки этой схемы? Я вспоминаю, что главным пороком является опасность увлечения частоты гетеродина приходящим сигналом.

Л. — Действительно, иногда очень трудно избежать такой игры этих двух колебаний, полностью нарушающей работу смесителя.

Н. — Зачем же применять схему со столь серьезным недостатком в ЧМ приемниках?

Л. — Потому что разнос частот в несколько мегагерц (определяемый промежуточной частотой) достаточен, чтобы синхронизации не возникало.

Н. — Таким образом, в схеме используются два триода. Один из них является смесителем. На его сетку подаются предварительно усиленные входные сигналы и через конденсатор связи Снапряжение гетеродина.

Л. — Именно так. Часто используют двойной триод. В этом случае отпадает необходимость в конденсаторе связи С, так как междуэлектродные емкости двух секций двойного триода создают достаточную связь.

Н. — Нельзя ли, однако, применить пентод в качестве смесителя? Это увеличило бы его коэффициент усиления.

Л. — Так иногда и поступают. Правда, при этом возрастают шумы. Все та же обратная сторона медали…

Н. — После того как мы разобрали предварительный усилитель высокой частоты, смеситель и усилитель промежуточной частоты, остались лишь детектор и усилитель низкой частоты.

Л. — В ЧМ приемниках нужно говорить о частотном детекторе (демодуляторе). Частотное детектирование может быть осуществлено с помощью различных схем.

Н. — Очевидно, их роль независимо от схемы сводится к преобразованию девиации частоты в изменения амплитуды.

Л. — Ты не ошибся. Это достигается в результате применения контуров, настроенных на среднюю частоту, т.е. на промежуточную частоту, соответствующую отсутствию модуляции. Контуры включены по симметричной схеме, так что выходное напряжение равно нулю или некоторой постоянной величине. Как только несущая частота начинает изменяться в ту или иную сторону, симметрия нарушается и появляется переменное напряжение.
