Рис. 63. Схема выходного каскада строчной развертки с регенерацией мощности. Вместо выходного трансформатора использован более дешевый автотрансформатор, обеспечивающий к тому же большой коэффициент связи.

Н. — Зато я чувствую, что к. п. д. моего мозга начинает падать, так он задемпфирован всеми понятиями, которые ему пришлось сегодня поглотить, причем не оказывая ни малейшего сопротивления.

Временно оставив в покое вопрос приема, Любознайкин и Незнайкин рассмотрят метод, при помощи которого в процессе передачи производится преобразование изображения в видеосигналы. Существует множество типов телевизионных камер, применяемых для этой цели. Вместо того чтобы хвастать своей эрудицией, перечисляя их все, Любознайкин рассмотрит только наиболее типичные современные камеры. Попутно он затронет следующие вопросы: время освещения фотоэлемента; методы непрерывного и прерывистого освещения; накопление зарядов; иконоскоп; светочувствительная мозаика; электронный коммутатор; вторичная эмиссия; супериконоскоп; суперортикон; электронный умножитель; передача при инфракрасном освещении.

Незнайкин. — Могу я сделать тебе одно признание, Любознайкин?

Любознайкин. — Не стесняйся, дружище.

Н. — Знаешь, я сыт по горло и развертывающимися устройствами и всеми вопросами отклонения. Не считаешь ли ты возможным переменить тему беседы?

Л. — У меня тоже было такое намерение. Мы расчищали место, чтобы иметь возможность подойти вплотную к основным вопросам телевидения. Однако нужно было объяснить тебе, каким образом производится развертка изображений как при передаче, так и при приеме.

Н. — Я надеюсь все же, что мы сможем заняться теперь изучением приемников, ведь я тороплюсь смонтировать телевизор для собственного употребления. Я даже купил часть материалов — 10 м провода для монтажа.

Л. — Боюсь, как бы все остальное не стоило тебе гораздо дороже… Не лучше ли, прежде чем бросаться очертя голову на прием, кратко рассмотреть, что происходит со стороны передатчика?

Н. — Знаю, я уже читал об этом в одном журнале. Телевизионные студии освещаются такими мощными прожекторами, что актеры получают солнечные удары, а кожа у них шелушится.

Л. — Твой журнал устарел. Это было верно для телевизионных передач на начальной стадии телевидения. Современные телевизионные камеры так же чувствительны, как и человеческий глаз, и не нуждаются в столь интенсивном освещении студии.

Н. — Разве удалось настолько повысить чувствительность фотоэлементов?

Л. — По правде сказать, в этой области нельзя похвастать большими достижениями. Но научились лучше использовать существующие фотоэлементы. Вместо того чтобы освещать их только на мгновение…

Н. — Как это?

Л. — Разве ты не помнишь, что существует механический способ передачи? Я тебе о нем рассказывал во время нашей второй беседы. В этом случае фотоэлемент получает каждое мгновение только свет, идущий от одного элемента изображения, через отверстие диска, проходящее перед фотоэлементом. Таким образом, если бы можно было при помощи этого способа осуществить разложение на 625 строк, то световой поток от каждого элемента изображения использовался бы за каждый период кадровой развертки примерно лишь в течение 0,065 мксек.

Н. — Да, вот это поистине не так уж много. При 25 изображениях, развертываемых в секунду, это составляет только 1,6 мксек использования света от каждого элемента в течение 1 сек.

Л. — Значит, ты хорошо себе представляешь, что теоретически система, дающая возможность использовать свет непрерывно, должна быть во столько раз чувствительнее, сколько раз 1,6 мксек содержится в 1 сек.

Н. — Если ты надеешься заставить меня ошибиться, то ты просчитаешься. Если одну секунду, а это миллион микросекунд, разделить на 1,6, то получится 625 000 раз.

Л. — В действительности такого высокого выигрыша не получают. Однако увеличение чувствительности бывает порядка 100 000 раз.

Н. — В наше время и таким увеличением чувствительности нельзя пренебрегать. Но как же добиваются постоянного освещения фотоэлемента каждым элементом изображения?

Л. — Но ведь используется вовсе не один фотоэлемент, Незнайкин, а миллионы! И каждый из элементов изображения освещает целую группу фотоэлементов.

Н. — Ты что, издеваешься надо мной?

Л. — Нисколько. Ты сейчас увидишь, что я ничуть не преувеличиваю и что миллионы фотоэлементов не занимают много места. Но прежде чем взять такое количество, возьмем лишь один (рис. 64) и рассмотрим принцип его работы. Его светочувствительный катод освещается непрерывно. В соответствии с освещенностью катод излучает более или менее значительное количество электронов, которые притягиваются анодом, имеющим положительный потенциал Поэтому верхняя обкладка конденсатора Соказывается заряженной…

Н.—..более или менее положительно, раз катод потерял; электроны, заряженные отрицательно.

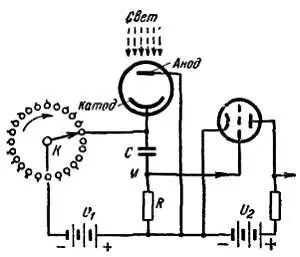

Рис. 64. Схема, иллюстрирующая метод передачи изменения яркости одного из элементов изображения.

Л. — Переключатель К, вращающийся 25 раз в секунду, на очень короткий промежуток времени подключает катод к отрицательному полюсу высокого напряжения. Что при этом произойдет?

Н. — Я догадываюсь, что источник высокого напряжения U 1даст тогда ток для пополнения верхней обкладки конденсатора Сэлектронами, которых ей не хватает.

Л. — Верно. Вследствие этого появится электронный ток, который, направляясь от отрицательного полюса источника напряжения через переключатель К, достигнет конденсатора С, нейтрализует положительный заряд его верхней обкладки и, таким образом, удалит из нижней обкладки лишние электроны, притянутые туда положительным зарядом другой обкладки. Эти электроны пройдут через резистор Rк положительному полюсу источника высокого напряжения.
