Л. — В этом заключается одно из преимуществ трубки, потому что развертка производится электронным пучком, перпендикулярным развертываемой поверхности, что рациональнее косого пучка.

Н. — Я констатирую что здесь также на внутренней поверхности трубки имеется фотокатод, подобный фотокатоду супериконоскопа.

Л. — Правильно. Его отрицательный потенциал составляет 600 в относительно мишени. Мишень состоит из очень тонкой стеклянной пластинки.

Н. — Как папиросная бумага?

Л. — Гораздо тоньше, так как толщина 2 000 пластинок из такого стекла, сложенных вместе, равна только 1 см.

Н. — Зачем же нужно брать такое тонкое стекло?

Л. — Чтобы образующиеся на его поверхности заряды успевали проходя через стекло, нейтрализоваться за время, равное интервалу между двумя последовательными развертками, т. е. за 1/25 сек.

Н. — А как возникают эти заряды?

Л. — Благодаря тому, что потенциал мишени на 600 в выше, чем потенциал фотокатода, мишень притягивает электроны, испускаемые фотокатодом под действием света. Электронное изображение переносится на мишень, так как взаимное расположение электронов поддерживается полем фокусирующей катушки. Попадая на мишень, электроны выбивают из нее много вторичных электронов, которые притягиваются экраном, помещенным на расстоянии 1/20 мм от мишени и имеющим относительно нее потенциал + 1 в. В то же время экран, состоящий из сетки с мелкими ячейками, не задерживает быстрых электронов, устремляющихся от фотокатода на мишень.

Н. — И, если я тебя правильно понял, на левой стороне мишени образуются положительные заряды, пропорциональные освещенностям соответствующих точек.

Л. — Правильно. Эти заряды медленно проходят через стекло и нейтрализуются отрицательными зарядами, создаваемыми на другой стороне электронным пучком в процессе развертки. Однако в этом случае мы имеем дело с трубкой с медленными электронами. Обрати внимание на то, что электроны, эмитируемые катодом, имеют очень небольшое ускорение благодаря незначительному потенциалу первого анода, равному + 220 в. Второй анод с меньшим потенциалом, чем первый, и кольцевой электрод с нулевым потенциалом относительно катода, расположенный по соседству с мишенью, только задерживают электронный поток. Таким образом, электроны доходят до мишени со скоростью, почти равной нулю.

Н. — Как те шальные пули, которые на излете только слегка царапают бойцов и которые могут быть остановлены простой курткой?

Л. — Таким путем удается полностью избежать образования вторичной эмиссии на правой поверхности мишени. Пучок доставляет количество электронов, необходимое лишь для нейтрализации положительных зарядов.

Н. — А что делается с остальными?

Л. — Они печально возвращаются обратно, как провалившиеся на экзаменах ученики. Возрастающие напряжения анодов сообщают им ускоряющее движение, в результате чего эти электроны ударяют по первой мишени электронного умножителя с большой скоростью.

Н. — Что такое электронный умножитель?

Л. — Это прибор, который и ты мог бы без труда изобрести, но который, к несчастью, был осуществлен другими еще до твоего появления на свет.

Н. — Всегда одно и то же… Но раньше чем говорить об этом умножителе, я хотел бы для себя подвести итоги всему услышанному от тебя об ортиконе с переносом изображения. Он напоминает мне в некотором отношении супериконоскоп.

Как и там, в ортиконе имеется сплошной фотокатод, электронное изображение с которого переносится на мишень, где вторичная эмиссия значительно увеличивает заряды. Эти заряды нейтрализуются развертывающимся пучком, который доставляет необходимое для этого количество электронов. Те электроны, которые остаются, возвращаются и попадают на электронный умножитель. Что это за прибор?

Л. — Надеюсь, ты никогда не играл на скачках?

Н. — Нет… но я не вижу связи…

Л. — Предположим, что ты явился на бега с десятью франками в кармане и что ты поставил на лошадь, которая выиграла первый забег, на чем ты выиграл 50 франков. Вместо того чтобы послушаться голоса разума и бежать из этого гибельного места, ты будешь упорствовать в своих заблуждениях и поставишь все 50 франков на лошадь, которая опять-таки придет первой во втором забеге и принесет тебе 250 франков.

Тут уж никакая сила в мире не сможет удержать тебя рискнуть своим выигрышем на лошадь, которая в третьем забеге выиграет для тебя 1 250 франков. И вот во время пятого забега, не прислушавшись к голосу совести и поправ основные принципы морали, ты покинешь бега с суммой в 31 250 франков…

Н. — Ты что же думаешь, что я не знаю геометрической прогрессии?

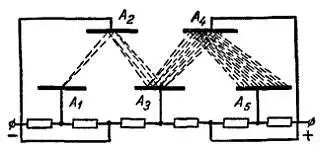

Л. — Не обижайся, Незнайкин. Я рассказал тебе эту неправдоподобную историю только для того, чтобы ты лучше понял принцип работы электронного умножителя. Он состоит из нескольких мишеней, имеющих постепенно возрастающие потенциалы (рис. 68). Электрон, падающий ни первую мишень, выбивает из нее, например, 5 вторичных электронов. Притягиваемые и ускоряемые более высоким потенциалом следующей мишени, они выбивают из нее уже 5·5 = 25 вторичных электронов. То же происходит на каждой следующей мишени. Таким образом, очень слабому электронному току на входе соответствует значительный ток на выходе электронного умножителя.

Рис. 68. Схема электронного умножителя, содержащего пять анодов с последовательно возрастающими потенциалами.

Н. — И такое устройство помещают у катода ортикона?

Л. — Да. В нем бывает обычно пять каскадов. Потенциал последней мишени доводится приблизительно до + 1500 в. Промежуточные напряжения получают при помощи делителя напряжений из сопротивлений, смонтированных внутри трубки.
