Н. — Да, верно. После твоего короткого объяснения я над этим задумывался. Многое мне кажется неясным в этом вопросе. Как, например, отличить синхронизирующие импульсы от видеосигнала? Как, с другой стороны, можно отличить импульсы строк от кадровых импульсов?

Л. — Между видеосигналами и синхросигналами устанавливается различие по амплитуде. Существует два типа полных телевизионных сигналов, так называемые негативный и позитивный сигналы. Негативная передача принята в СССР, большинстве европейских стран и США, а позитивная — во Франции и Англии.

Негативный сигнал (рис. 70) отличается тем, что синхросигналы занимают область напряжений от 75 до 100 %, а сигнал собственно изображения — область от 75 примерно до 15 % максимальной амплитуды. Область же от 15 до 0 % остается непромодулированной. При этом уровню черного соответствуют 75, а уровню белого — только 15 % максимальной амплитуды. Все остальные градации яркости, или полутона, занимают область между этими двумя крайними значениями. Таким образом, увеличению яркости соответствует уменьшение сигнала и наоборот. Отсюда и наименование сигнала — негативный.

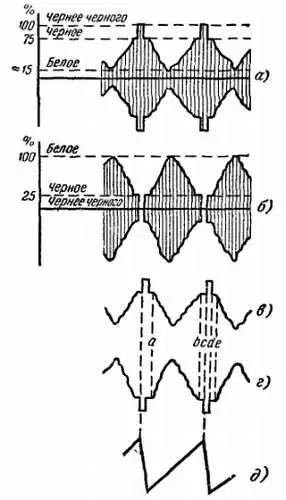

Рис. 70. Разные виды телевизионных сигналов (показаны две строки).

а— негативная передача; б— позитивная передача; в— негативный видеосигнал; г— позитивный видеосигнал; д— строчное развертывающее напряжение.

Н. — Следовательно, позитивный сигнал имеет противоположную полярность. Синхросигнал занимает область от 0 до 25 %, а собственно сигнал изображения — от 25 до 100 %. Таким образом, в этом случае увеличению яркости соответствует увеличение сигнала. В чем заключается разница между этими двумя типами передачи?

Л. — Негативная передача имеет ряд серьезных преимуществ. Прежде всего синхросигналы передаются на высоком уровне мощности, благодаря чему синхронизация приемников менее подвержена воздействию помех. Кроме того, импульсные помехи, иногда столь интенсивные в больших городах, создают на экране телевизора преимущественно менее заметные черные, а не ярко светящиеся пятна. Наконец, при негативной передаче можно проще осуществить прием звукового сопровождения очень прогрессивным методом биений несущих, о чем мы будем говорить дальше. Ты увидишь дальше также, что независимо от типа передачи, негативной или позитивной, видеосигнал после детектирования легко может быть получен в зависимости от необходимости позитивным, т. е. с синхроимпульсами, направленными в сторону отрицательных значений напряжения, или негативным с синхроимпульсами, направленными в сторону положительных значений.

Н. — Но какой же видеосигнал подается в приемнике на управляющий электрод приемной трубки? Он ведь должен изменять яркость пятна между максимумом и тем минимумом, который создается отсутствием всякого света и который мы называем черным.

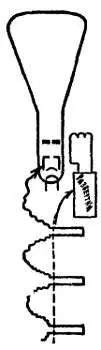

Л. — Видеосигнал можно подавать как на управляющий электрод, так и на катод электронно-лучевой трубки. Принципиально это совершенно безразлично. Однако естественно, что в первом случае при увеличении напряжения видеосигнала яркость будет увеличиваться, а во втором случае — уменьшаться.

Н. — Я, кажется, понял. Для получения правильного позитивного, а не негативного изображения на экране трубки на управляющий электрод следует подавать позитивный видеосигнал, а на катод — негативный. Что же лучше?

Л. — Выбор того или иного способа возбуждения трубки определяется главным образом схемными особенностями телевизора: типом видеоусилителя, амплитудного селектора и пр. Впрочем, в случае непосредственной связи между анодом лампы видеоусилителя и электронно-лучевой трубкой следует предпочесть схему подачи сигнала на катод, так как в этом случае, как ты увидишь дальше, трубка находится в большей безопасности.

Н. — Надеюсь, что синхросигналы не подают на трубку вместе с видеосигналами. В противном случае пятно будет чернее черного, если можно так выразиться.

Л. — Так и говорят. И вопреки твоему мнению сигналы синхронизации подают на трубку вместе с видеосигналом. В чем ты видишь здесь неудобство? Тот факт, что пятно остается невидимым во время передачи сигналов синхронизации является, наоборот, большим преимуществом.

Н. — Я не вижу почему.

Л. — Нет, сегодня ты решительно не слишком проницателен. Подумай о направлении движения электронного пятна во время подачи сигналов синхронизации.

Н. — Они начинают свое обратное движение в конце строк или в конце кадров. А! Теперь я понимаю. Ведь очень важно, чтобы быстрое обратное движение не оставляло следов на экране. Вот почему оперируют с синхронизирующими сигналами, все значение которых чернее черного, начинающимися на площадке, расположенной на уровне черного (площадка v — е на рис. 70).

Л. — Не только поэтому. Разность амплитуд дает также возможность отделить в приемнике импульсы синхронизации от видеосигнала для подачи на соответствующие развертывающие устройства.

Н. — Теперь вся эта история с сигналами в области чернее черного становится для меня ясной. Полный сигнал подается на приемную трубку, чтобы изменять яркость пятна в соответствии с передаваемым изображением и гасить его во время обратного хода. С другой стороны, импульсы синхронизации, выделенные из полного сигнала, передают свой ритм разверткам строк и кадров.

Н. — А какова длительность сигналов синхронизации?

Л. — Включая черную площадку d — е, которая следует за импульсом, длительность должна слегка превысить время обратного хода пятна, так чтобы пятно оставалось невидимым все это время. В соответствии с используемыми системами сигналы в конце строки занимают от 15 до 20 % общей длительности каждой строки. Когда мы с тобой говорили о развертке 625 строк, где общая длительность каждой строки 64 мксек, мы принимали время обратного хода равным 11 мксек. На самом деле длительность обратного хода немного меньше. А 11 мксек — это общее время, отводимое сигналу синхронизации вместе с обеими черными площадками (начало Ь — с и продолжение d — е на рис. 70).
