Л. — При стандарте четкости 625 строк максимальная частота видеосигнала составляет около 6 000 000 гц. Для французского стандарта 819 строк она превышает 10 000 000, а для английского 405 строк — около 2 500 000 гц.

Н. — Ты меня доведешь до головокружения. Подумать только, ведь сигнал создает вокруг несущей частоты две симметричные боковые полосы модуляции! Это же может привести к ужасной тесноте в эфире.

Л Действительно телевидение занимает несравненно более широкую полосу - фото 259

Л. — Действительно, телевидение занимает несравненно более широкую полосу частот, чем радиовещание. Однако этому удается помочь путем передачи на одной боковой полосе.

Н. — Что же, одну из двух полос полностью подавляют?

Л. — Нет, это вызвало бы значительные искажения передаваемого изображения. Срезают лишь значительную часть одной полосы (рис. 72).

Рис 72 Частотная характеристика телевизионного передатчика Н А каковы - фото 260 Рис 72 Частотная характеристика телевизионного передатчика Н А каковы - фото 261

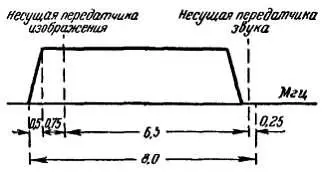

Рис. 72. Частотная характеристика телевизионного передатчика.

Н. — А каковы используемые несущие частоты?

Л. — Для них отведено несколько диапазонов, зафиксированных международными соглашениями, от 40 до 230 Мгц, или от 7,5 до 1,3 м. В последнее время, чтобы разместить большое количество новых телевизионных передатчиков, пришлось дополнительно отвести диапазон от 470 до 910 Мгц, что соответствует волнам от 33 до 64 см.

И СЛОВО БЫЛО ДАНО

Н. — Но наши изображения немые. Нет ли способа добавить к головоломкам изображений маленькую полосу частот звуковой модуляции, чтобы оживить картину?

Л. — Конечно, существуют способы передачи звука на той же несущей частоте, что и изображение. Но все же для этого предпочитают использовать особый передатчик, предназначенный для передачи звуковою сопровождения.

Н. — Мне думается, что его частота совершенно отлична от частоты передатчика изображений.

Л. — Напротив, выбирают частоту, возможно более близкую к частоте передатчика изображений, однако так, чтобы боковые модуляционные полосы не накладывались одна на другую. Между наиболее близкими частотами боковых полос сохраняют интервал, не превышающий миллиона герц. Интервал между несущими частотами звука и изображения составляет в СССР 6,5 Мгц, в Европе — 5,5 Мгц, в США — 4,5 Мгц, в Англии — 3,5 Мгц и, наконец, во Франции — 11,15 Мгц.

Н Зачем же такая скученность Л Благодаря этому как ты скоро увидишь - фото 262

Н. — Зачем же такая скученность?

Л. — Благодаря этому, как ты скоро увидишь, можно использовать общую антенну и усилить сигналы звука и изображения в общих каскадах приемника, прежде чем их разделить.

Н. — А какова полоса передатчика звука? Установлены ли здесь те же драконовы законы, что и для обычного радиовещания, где 4 500 гц являются границей допускаемых частот?

Л. — К великому счастью, об этом нет и речи. При столь высоких несущих частотах какие-то несколько тысяч герц особое роли но играют. Поэтому используют всю полосу слышимых частот, т. е. до 15 000 гц. При этом в основном, кроме Франции и Англии, звук передается методом частотной модуляции.

Н. — Значит, справедливо говорят о высоком качестве звука в телевидении?

Л. — Совершенно справедливо, при условии, что канал звука в приемнике тщательно выполнен.

Н. — Если я правильно понял, именно звук является главным украшением телевидения…

Беседа одиннадцатая

ТЕЛЕВИЗОР В КОНСЕРВНЫХ БАНКАХ

Вернувшись к проблеме приемника, Любознайкин и Незнайкин разберут в общих чертах его состав, прежде чем подробно изучать различные каскады. Как и в случае радиовещательных приемников, они ознакомятся со схемами с прямым усилением и преобразованием частоты. Читатель должен будет внимательно проследить за последовательными изменениями сигнала, рассматривая следующие вопросы: прямое усиление или супергетеродин; приемник звука; каскады высокой частоты; избирательность и разделение звука и изображения; прием на одной боковой полосе; восстановление постоянной составляющей; амплитудная селекция и схемы разделения; совместное усиление по высокой частоте изображения и звука; разделение изображения и звука в супергетеродине; влияние ухода частоты гетеродина на звук.

ПРЯМОЕ УСИЛЕНИЕ ИЛИ СУПЕРГЕТЕРОДИН?
Незнайкин Знаешь дорогой Любознайкин у меня такое же чувство как у - фото 263

Незнайкин. — Знаешь, дорогой Любознайкин, у меня такое же чувство, как у матери, когда она оставляет своих ребятишек со спичками и ножницами в качестве игрушек.

Любознайкин. — Почему это, дружище?

Н. — Да потому что в последний раз мы с собой оставили где-то между небом и землей волны, которые переносят элементы изображения и синхронизирующие сигналы, дающие возможность располагать их в соответствующем порядке, равно как и звук, дополняющий зрительные впечатления.

Л. — Другими словами, тебе не терпится собрать всю эту энергию высокой частоты…

Н. — …в телевизионный приемник, за сборку которого я, наконец, хотел бы взяться.

Л. — А ты уже остановился на определенном типе схемы? Прямое усиление или преобразование частоты? Одна полоса или две полосы?

Н. — Постой. Я не знал, что нужно выбирать.

Л. — Жизнь, Незнайкин, это бесконечно возобновляемый выбор.

Н Пожалуйста без сентенций друг мой и объясни о чем идет речь Я думаю - фото 264

Н. — Пожалуйста, без сентенций, друг мой, и объясни, о чем идет речь. Я думаю, что назначением любого телевизионного приемника являются прием сигналов и выделение из них видеочастоты (которая подается на трубку) и импульсов синхронизации, служащих для поддержания правильной частоты строчной и кадровой разверток.

Л. — Да, при этом условии ты надлежащим образом воспроизведешь переданное изображение.

Н. — Но то, что ты только что сказал, наводит меня на мысль, что, как и в радиовещании, можно либо непосредственно усилить напряжение высокой частоты, принимаемое антенной, с тем чтобы после детектирования выделить видеочастоту, либо начать с понижения частоты, как это обычно практикуется в супергетеродинах, чтобы с большим удобством усилить сигнал до детектирования.
