Евгений Айсберг - Телевидение?.. Это очень просто!

Н. — Но зачем же применять настроенные контуры? Раз хотят пропустить очень широкую полосу частот, апериодические цепи прекрасно подошли бы, а риск самовозбуждения был бы значительно уменьшен.

Л. — Без настроенных контуров усиление оказалось бы недостаточным. Кроме того, нужно обеспечить определенную избирательность. А это довольно сложная проблема. Пропуская бел ослабления все частоты видеосигнала, усилитель должен исключить возможность попадания в канал изображения несущей и боковых полос звука (рис. 74). Но между видеосигналом и звуком интервал частот очень незначителен. Это значит, что кривая избирательности приемника изображения должна быть широкой и плоской и одновременно должна иметь крутые скаты. В противном случае звук проникнет в изображение, а это уже катастрофа!

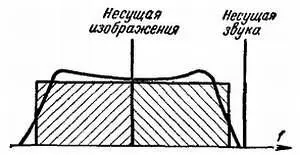

Рис. 74. Частотная характеристика изображения при приеме двух боковых полос.

Н. — Наверное, экран приемной трубки начнет вибрировать?

Л. — Не говори глупостей, Незнайкин. Звуковые частоты, смешиваясь с видеосигналом, дают на изображении горизонтальные черные или серые полосы.

Н. — Что же нужно сделать, чтобы избежать этой опасности?

Л. — Придать кривой избирательности такую форму, чтобы пропустить всю полосу видеомодуляции, не пропуская, однако, модуляции звука. Это удается не без труда. Иногда приходится прибегать к режекторным фильтрам, которые улучшают разделение звука и изображения.

Н. — А как поступают в случае передачи на одной боковой полосе, о которой ты говорил в последней беседе?

Л. — В этом случае (рис. 75) кривая избирательности рассчитывается так, чтобы проходили боковая полоса, расположенная ближе к несущей звука, и часть второй полосы. Это облегчает возможность использования одной антенны и общих входных каскадов.

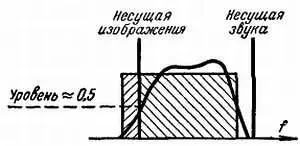

Рис. 75. Частотная характеристика приемника изображения при приеме одной боковой полосы.

Н. — Ты меня успокоил, Любознайкин. Но есть еще один вопрос, который меня мучает: при большом числе настроенных каскадов проблема настройки на разные передачи должна быть очень трудной.

Л. — До сравнительно недавнего времени этот вопрос не возникал. Но в связи с бурным ростом количества передатчиков телевизионные зрители получили возможность выбирать желаемую передачу. С этой целью их приемники снабжены предварительно настроенными на необходимые частоты контурами, которые переключаются при помощи кнопок или поворотных переключателей. Очевидно, что многоканальные приемники бывают преимущественно супергетеродинного типа, с тем чтобы сократить число переключаемых контуров, предшествующих преобразованию частоты.

Н. — Как и в любом уважающем себя приемнике, высокая частота заканчивается у детектора, где она подобно раскрывающемуся и выпускающему куколку кокону возвращает видеосигнал, заключенный в нее в модулирующем каскаде передатчика.

Л. — Твое поэтическое сравнение вполне правильно. Полный телевизионный сигнал, содержащий одновременно импульсы синхронизации и видеосигнал, усиленный по мере надобности, будет подан на приемную трубку.

Н. — А что это за консервная банка, названная блоком восстановления постоянной составляющей?

Л. — Здесь речь идет о схеме для восстановления постоянной составляющей напряжения, приложенного к управляющему электроду трубки. Видеосигнал состоит из переменной составляющей, отражающей изменения яркости различных элементов изображения, и постоянной составляющей, пропорциональной среднему уровню яркости изображения.

Н. — Если я правильно понял, постоянная составляющая играет ту же роль, что и время экспозиции фотоснимка в процессе печатания. С одной и той же переменной составляющей, я хочу сказать с одним и тем же негативом, можно получить снимок более светлый или более темный в соответствии с длительностью экспозиции.

Л. — Это именно так. И я могу открыть тебе секрет великолепных снимков при лунном освещении на фотографиях (и в кино): они производятся против света при ярком солнце! Передерживая их при печати, добиваются желаемого эффекта.

Н. — А как выполнена схема для восстановления постоянной составляющей?

Л. — Сегодня обойдемся без подробностей. Ты узнал, какова ее роль, и отныне сумеешь найти ей место в схеме. Мы к ней еще вернемся, когда будем рассматривать отдельные элементы телевизора.

Н. — В таком случае остальная часть твоей схемы меня не пугает. Я вижу, что видеосигнал подается также на амплитудный селектор. Без сомнения, здесь речь пойдет об устройстве, где импульсы синхронизации отделяются от видеосигнала в собственном смысле слова, т. е. от той его части, которая передает яркость элементов изображения?

Л. — Да. Кроме того, в этом селекторе производится разделение импульсов кадров и строк…

Н. — …чтобы направить каждый вид импульсов на соответствующее развертывающее устройство. И за этими устройствами я вижу усилители и отклоняющие обмотки. Тут уж мы, как у себя дома.

Л. — Позже мы рассмотрим схему и принцип работы селектора. Но подумал ли ты, что множество ламп в различных каскадах телевизора нуждается в питании?

Н. — Так вот почему ты оставил самую большую из консервных банок для питания. Что же в ней заключено?

Л. — Источники накала, анодного питания и иногда высокого напряжения. Речь идет о напряжении в несколько тысяч вольт, которое должно быть приложено к аноду трубки. Его можно получить многими способами, и у нас будет возможность заняться им.

Н. — Я начал посматривать на начерченную тобою схему телевизора с преобразованием частоты (рис. 76) и, если говорить правду, решительно ничего в ней не понимаю!
