Н. — Эта передающая трубка должна обладать чрезвычайно высокой чувствительностью.

Л. — Это так и есть. Для ортикона с переносом изображения можно ограничиться для освещения одной свечой. При более ярком освещении можно диафрагмировать объектив, чтобы увеличить глубину поля резкости.

После изучения различных передающих трубок Любознайкин опишет общий состав телевизионного передатчика. Он в известной мере аналогичен радиовещательному передатчику, однако значительно сложнее его из-за необходимости модулировать несущую волну не только видеосигналом, но и синхронизирующими импульсами в конце каждой строки и кадра. Первые импульсы имеют простую форму, чего нельзя сказать о вторых. Таким образом, темой беседы Любознайкина и Незнайкина окажутся следующие вопросы: общая схема передатчика; электронный видоискатель; форма полного телевизионного сигнала; амплитудное разделение; гашение обратного хода; форма строчного и кадрового синхронизирующих импульсов; полоса видеочастот; передача на одной боковой полосе; используемые несущие частоты; частотный спектр изображения и звука.

Любознайкин. — Для чего предназначен этот огромный лист белой бумаги, который ты разложил на столе, Незнайкин? Уже не собираешься ли ты рисовать афишу?

Незнайкин. — Нет. Но я предусмотрителен. Так как я тебя хорошо изучил, я ожидаю, что ты мне сегодня начертишь полную схему телевизионного передатчика. Если учесть его сложность, то размер моего листа вовсе не так уж велик.

Л. — Нет никакой необходимости знать во всех подробностях устройство и принципы работы передатчика. Тебе важно знать форму сигналов, которые он излучает, и общий принцип телевизионной передачи. Вот почему я описал различные телевизионные камеры. Схему же я начерчу на уголке твоего листа, так как она будет достаточно… схематичной.

Н. — Это то, что я называю «схемой в консервных банках». Каждая из твоих маленьких банок на самом деле частенько сложное сооружение. Но я признаю, что при таком способе изображения состав устройства становится яснее, так же как и связь между его основными частями.

Л. — Так вот «консервные банки», составляющие телевизионный передатчик (рис. 69). Я не стал изображать различные источники питания, включая и питание передающей трубки. Телевизионная камера также нарисована как можно схематичнее. Я, например, опустил электронный видоискатель.

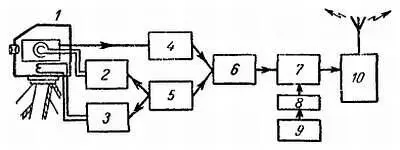

Рис. 69. Блок-схема телевизионного передатчика.

1— передающая камера; 2— генератор кадровой развертки; 3— генератор строчной развертки; 4— видеоусилитель; 5— синхрогенератор; 6— смеситель; 7— модулятор; 8— усилитель высокой частоты; 9— стабилизированный задающий генератор; 10— усилитель мощности.

Н. — Что ты так называешь?

Л. — То, что соответствует оптическому видоискателю фотоаппарата, дающему возможность хорошо наблюдать и кадрировать объект съемки, а также навести на фокус. В телевидении для этого используется простейший телевизионный приемник, встроенный в камеру и получающий видеосигнал от соответствующего усилителя. Наблюдая за изображением на экране маленькой электронно-лучевой трубки, которой снабжен этот приемник, оператор, ведущий передачу, видит то же, что и миллионы телевизионных зрителей. Следовательно, он хорошо может кадрировать передаваемую сцену, так же как и управлять объективом и диафрагмой, чтобы обеспечить желаемую четкость во всех планах изображения.

Н. — Я вижу, что оба генератора развертки камеры соединены с генератором импульсов. Тот ли это прибор, который вырабатывает синхронизирующие импульсы?

Л. — Да, это синхрогенератор — довольно сложное устройство, так как он одновременно вырабатывает специальные сигналы в конце каждой строки и кадра. Частота кадровых сигналов составляет 50 гц при развертывании 25 изображений в секунду благодаря применению чересстрочной развертки. Частота строчных импульсов гораздо больше. Она равна количеству строк в каждом кадре, умноженному на количество кадров, передаваемых в секунду.

Н. — Применяются ли два независимых генератора этих сигналов?

Л. — Нет. Исходной является одна частота, которую множат или делят для получения требуемых сигналов.

Н. — Таким образом, «консервная банка», снабженная скромной этикеткой «синхрогенератор», оказывается хитроумным прибором.

Л. — Не забудь, что его роль не ограничивается управлением развертками телевизионной каморы. Его импульсы должны вводиться также в видеосигнал, чтобы обеспечить синхронизацию всех приемников.

Н. — Мне кажется, что это происходит в «смесителе», куда попадает сигнал камеры после видеоусилителя.

Л. — Правильно. Можно заметить также, что полный телевизионный сигнал используется в контрольном приемнике, схема которого проще схем обычных приемников, так как он не имеет высокочастотной части. Полный телевизионный сигнал, как и сигнал низкой частоты в радиовещании, используется для модуляции радиопередатчика, для чего его подают на модулируемый каскад, где осуществляется изменение амплитуды высокочастотных колебаний, генерируемых задающим генератором, очень стабильным по частоте. Наконец, после усиления мощности модулированные токи высокой частоты подаются в антенну, откуда их энергия излучается в виде волн.

Н. — Если ты не возражаешь, последуем примеру этих волн и оставим передатчик, чтобы вернуться к приемнику.

Л. — Я думаю, что нам выгоднее всего временно остаться в пространстве между передающей и приемной антеннами, чтобы поближе познакомиться с формой передаваемого полного сигнала.

Н. — Разве мы не говорили, что этот модулированный сигнал передает яркости последовательно развертываемых элементов изображения?

Л. — Ты забыл, что к видеосигналу добавляются синхронизирующие импульсы.
