Л. — Это тебя удивляет? Однако это и есть изменение полярности напряжения, сопровождающее усиление. А теперь, рискуя разочаровать тебя, должен сказать, что по схеме, как я начертил, селектор не сможет правильно работать.

Н. — Ах, Любознайкин, ты каждый раз окатываешь меня холодным душем. Ведь это такое простое и симпатичное устройство!

Л. — Прежде всего амплитудный селектор связан с предшествующим каскадом через конденсатор. Тот, кто говорит «конденсатор», говорит «исчезновение постоянной составляющей».

Н. — Мы действительно последний раз достаточно об этом говорили. Но чему это мешает в данном случае?

Л. — Да разве это не бросается тебе в глаза?.. Вся работа амплитудного селектора основана на точном выравнивании оснований импульсов на уровне сеточного напряжения, соответствующего возникновению анодного тока. Если при отсутствии постоянной составляющей «ноги» импульсов начнут нечто вроде беспорядочного балета и окажутся на разных уровнях в соответствии с формой напряжения видеосигнала, то появится зависимость анодного тока от этого напряжения, синхронизирующие импульсы будут неодинаковыми, а развертки будут синхронизироваться неправильно, так как напряжение видеосигнала пройдет через амплитудный селектор.

Н. — Какой ужас! Нельзя ли помочь этому, включив параллельно резистору утечки сетки R 5 наш добрый восстанавливающий диод?

Л. — Так и поступают, и все приходит в порядок (рис. 109) или почти что так, так как существуют еще помехи, возникающие из-за сеточного тока…

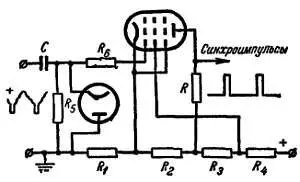

Рис. 109. Восстанавливающий диод, дополняющий схему на рис. 107. Конденсаторы развязки опущены.

Н. — Что это еще за почти что?

Л. — Как ты можешь видеть, сигнал изображения создает на сетке довольно значительное положительное напряжение. В этих условиях сетка действует, как анод, т. е. на нее попадают электроны. Таким путем возникает ток, идущий во внешней цепи от катода к сетке. Чтобы уменьшить этот недостаток, на пути тока включают резистор R 6. Сеточный ток создает падение напряжения, повышающее отрицательное смещение и уменьшающее, таким образом, положительные потенциалы на сетке.

Н. — А как поступают в случае негативного видеосигнала? Мне кажется, что восстанавливающий диод должен быть включен в обратном направлении и что…

Л. — Никаких диодов! При негативном видеосигнале (рис. 110) проблема значительно упрощается. Отпадает необходимость в смещении, так как достаточно заставить отдыхать «ноги» импульсов на нулевом потенциале. Не требуется восстанавливающий диод, потому что сетка лампы без смещения играет роль анода такого диода, как мы это видели во время последней беседы. Наконец, нечего опасаться сеточного тока, раз все происходит в области отрицательных напряжений сетки.

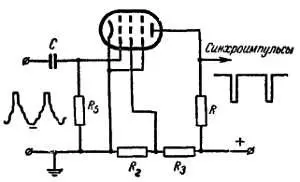

Рис. 110. Схема пентодного амплитудного селектора без диода с низким напряжением на экранирующей сетке. При негативном сигнале необходимость в восстанавливающем диоде отпадает.

Н. — Это поистине замечательно! Я вижу, что и в этом случае (рис. 111) только синхроимпульсы занимают область восходящей части характеристики. Что же касается собственно сигналов изображения, то они попадают в зону нулевого анодного тока и не влияют на его величину.

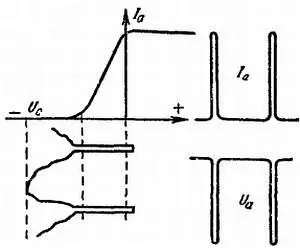

Рис. 111. Принцип работы пентодного селектора в случае негативного сигнала.

Л. — Можешь отметить, что и здесь входные и выходные сигналы имеют противоположные полярности. Синхроимпульсы вызывают импульсы анодного тока, которые в результате падения напряжения на сопротивлении нагрузки создают отрицательные импульсы напряжения.

Н. — А теперь, когда мы умеем, наконец, с помощью диодов или пентодов извлекать положительные или отрицательные синхроимпульсы, что нужно делать, чтобы отделить импульсы строк от импульсов кадров?

Л. — Ты знаешь, что они различаются по своей длительности. Принцип разделения состоит в преобразовании длительности в амплитуду.

Н. — Вот это ясно! Даже греческие пифии так двусмысленно не выражались…

Л. — Однако все это очень просто. Чаще всего прибегают к методам интегрирования и дифференцирования.

Н. — Час от часу не легче! Теперь уж мне, конечно, придется изучить дифференциальное и интегральное исчисление, чтобы понять твои объяснения…

Л. — Это вовсе необязательно. Термины, которые произвели на тебя такое сильное впечатление, относятся в этом случае к поведению сигналов в простейшей цепи, состоящей из последовательно включенных резистора и конденсатора (рис. 112). Если хочешь, разберем, что произойдет, если мы внезапно приложим к зажимам такой цепи напряжение U, сохраним его в течение некоторого времени T, а затем снимем.

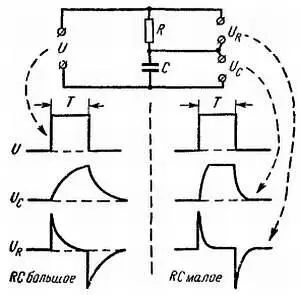

Рис. 112. Искажения прямоугольного сигнала в цепи из последовательно соединенных конденсатора и резистора (слева — при большой, справа — при малой постоянной времени).

Н. — За то время, что мы с тобой встречаемся, я узнал многое, в частности я научился угадывать твои задние мысли. Я уже прекрасно вижу, что это за напряжение, которое включают, а затем внезапно выключают. Это обыкновенный прямоугольный сигнал, являющийся строчным импульсом, если Ткороткое, или кадровым, если Тболее продолжительное. Так ведь?

Л. — От тебя ничего не скроешь, Незнайкин! Рассмотрим форму напряжений U Rи U c, которые появятся на резисторе и на конденсаторе.
