Евгений Айсберг - Телевидение?.. Это очень просто!

Н. — Но, дорогой Любознайкин, это для меня далеко не новая проблема. Ведь мы ее уже рассматривали в пятой беседе, касаясь развертывающих устройств. Когда включают напряжение U, начинают заряжать конденсатор Счерез резистор R. Напряжение V сна зажимах конденсатора возрастает по экспоненциальной кривой более или менее быстро сообразно с постоянной времени цепи, являющейся произведением RC.

Л. — Твоя превосходная память намного облегчает мне объяснения. По существу, в зависимости от того, имеют ли резистор и конденсатор большую или малую величину (на рисунке я предусматриваю оба случая), конденсатор будет заряжаться медленнее или быстрее. Можешь ты мне сказать, что произойдет в это время с резистором R?

Н. — Ну, что же, в начале заряда через него пройдет максимальный ток, который обусловит большое падение напряжения U R. Затем по мере заряда величина тока, а следовательно, и величина напряжения U Rуменьшатся опять же по экспоненциальной кривой.

Л. — А ты не подумал о том, что сумма напряжений U R и U сдолжна быть в любой момент равна общему напряжению U?

Н. — Признаюсь, что эта элементарная истина ускользнула от меня. Очевидно, если ее учесть, то можно построить кривую U Rпо кривой U си наоборот, раз сумма их дает горизонтальную площадку.

Л. — Я начертил кривые напряжений для постоянной времени RC, более высокой по сравнению с длительностью Тпрямоугольного импульса, а также для малого значения RC.

В первом случае я принял, что заряд практически заканчивается в конце интервала времени Т. Во втором случае он заканчивается очень быстро, так что за всплеском напряжений U си U Rследуют горизонтальные участки. Теперь перейдем ко второму акту драмы: приложенное напряжение Uвновь падает до нуля.

Н. — В этот момент конденсатор Сначинает разряжаться через резистор Rи источник напряжения. Вследствие этого напряжение U сначинает уменьшаться, также по экспоненте и с той же постоянной времени. Когда постоянная времени достаточно велика, мы опять встречаемся с нашим старым добрым знакомым — зубом пилы, одним из тех зубьев, которыми мы были сыты по горло за время изучения развертывающих устройств.

Л. — Наш зуб пилы отличается от других тем, что заряд и разряд происходят в соответствии с одним и тем же законом, тогда как в развертывающих устройствах разряд происходит значительно скорее, поскольку цепь разряда имеет очень небольшое сопротивление и поэтому небольшую постоянную времени… Но, однако, вернемся к нашим напряжениям. Что произойдет с U Rна резисторе?

Н. — Поразительные явления! Когда конденсатор начнет разряжаться, ток через резистор Rизменит направление. Появится, следовательно, отрицательное падение напряжения. Ток и, следовательно, напряжение, значительные в начале разряда, затем уменьшаются по экспоненциальному закону, который решительно оказывается высшим законом в телевидении.

Л. — Не удивляйся так изменению направления напряжения на резисторе R. При наличии некоторой логики ты мог бы и предвидеть это. Ведь U R+ U c= U. Если Uупало до нуля, то для сохранения этого равенства нужно, чтобы U Rстало отрицательным, если U cположительно, в противном случае сумма их не может быть равна нулю…

Н. — Это ясно. Но у меня в противоположность тебе нет «математической шишки» и физические рассуждения для меня гораздо более убедительны. Твои научные термины…

Л. — Пусть они тебя не пугают. Говорят, что напряжение Uинтегрируется, когда снимается напряжение U cс конденсатора. Его форма изменяется в том смысле, что все округляется. Внезапные изменения смягчаются. Наоборот, все эти изменения резче выражены в дифференцированном напряжении U R, которое снимают с резистора.

Н. — В общем конденсатор — это незлобивый толстяк, во всем видящий хорошее. Напротив, резистор — это сварливая карга с резкими движениями, с приступами громоподобного гнева…

Л. — Твои дикие сравнения меня огорчают… Запомни из того, что мы говорили, следующее: одна и та же цепь может служить и дифференцирующей и интегрирующей в зависимости от того, откуда снимают напряжение — с резистора или конденсатора. Однако в дифференцирующей цепи Rи Сдолжны быть сравнительно небольшой величины, их произведение, т. е. постоянная времени, не должно превышать приблизительно пятой части продолжительности импульса Т. Наоборот, Rи Синтегрирующей цепи должны быть большими, так чтобы постоянная времени была в несколько раз больше Т.

Н. — Следовательно, если я правильно понял, практически используются разные цепи для дифференцирования и интегрирования. И все же, должен признаться, я не совсем ясно себе представляю, как их используют.

Л. — А ведь ты уже достаточно знаешь, чтобы понять это. Начерти форму синхронизирующих сигналов на выходе амплитудного селектора.

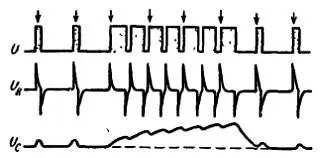

Н. — Вот они стоят стройными рядами (рис. 113). Я изобразил два строчных импульса, затем более длинные кадровые импульсы, затем опять импульсы строк [7] Уравнивающие импульсы двойной строчной частоты, играющие чисто вспомогательную роль, во избежание усложнения чертежа здесь опущены. Прим. ред . .

Рис. 113. Разделение синхронизирующих сигналов с помощью схемы на рис. 114.

Л. — Я в свою очередь дополню твой рисунок, отметив стрелками моменты начала развертки строк. Напомню мимоходом, что синхронизация строчной развертки поддерживается и во время подачи кадровых синхроимпульсов. Сумеешь ты теперь начертить форму дифференцированного напряжения?
