Евгений Айсберг - Телевидение?.. Это очень просто!

Н. — Как в радиоприемнике вместо дросселя фильтра — подмагничивающую обмотку электродинамического громкоговорителя?

Л. — Совершенно верно, хотя все более и более наблюдается тенденция использовать превосходные постоянные магниты, а громкоговорители с подмагничивающей обмоткой отнести в область воспоминаний, так же как и фокусирующую катушку.

Н. — Я могу отметить, что трансформатор содержит дополнительную обмотку, предназначенную для накала кинескопа.

Л. — Это полезная мера предосторожности, особенно когда катод и модулятор кинескопа находятся под потенциалом анода лампы видеоусилителя.

Н. — Так или иначе проблема питания решена для меня на 90 %, раз я уже знаю, как подавать необходимые напряжения на все электроды, за исключением последнего анода кинескопа. Что нужно вписать в его меню?

Л. — Этот анод не очень прожорлив, но у него утонченные вкусы. Ему необходимо от 800 до 4 000 в в кинескопах с электростатическими фокусировкой и отклонением. В кинескопах с электромагнитным отклонением, преимущественно используемых в телевидении, требуется от 5000 до 16 000 в. А кинескопы для проекции на большой экран, о которых мы будем говорить дальше, питаются напряжением не менее 25 000 в, а иногда и в 2 или 3 раза выше.

Н. — Но мой домашний счетчик взорвется от такого количества киловольт!

Л. — Ни малейшей опасности, по крайней мере для счетчика, потому что эти киловольты совсем не поглощают киловатт. Анодный ток кинескопов измеряется в микроамперах. Как правило, он меньше миллиампера. Например, кинескоп с экраном 43 см потребляет при напряжении 12 000 в ток не более 0,1 ма, что соответствует мощности 1,2 вт. Твой счетчик с презрением взирает на такую мощность…

Н. — Если это так, то я думаю, что нет никакого затруднения в получении высокого напряжения из сети питания. Ведь все обычные схемы анодного питания должны годиться также и для получения высокого напряжения?

Л. — Без всякого сомнения. Но, принимая во внимание незначительность тока и соответственно этому легкость фильтрации, достаточно самого простого устройства — однополупериодного выпрямителя с одноанодным кенотроном (рис. 117).

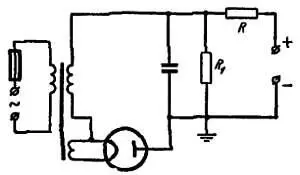

Рис. 117. Сетевой высоковольтный выпрямитель с одноанодным кенотроном.

Н. — Фильтр на твоей схеме выглядит весьма примитивным: один конденсатор и два резистора.

Л. — В действительности достаточно и одного конденсатора. Заряжаемый 50 раз в секунду, он так мало разряжается между двумя последовательными зарядами, что напряжение на его обкладках практически остается постоянным и почти равным амплитуде напряжения на высоковольтной вторичной обмотке трансформатора. Конденсатора емкостью 0,1–0,25 мкф вполне достаточно.

Н. — Такого маленького конденсатора?

Л. — Маленького по емкости, но отнюдь не по объему, так как он должен быть прекрасно изолирован, чтобы без пробоя выдерживать тысячи вольт между обкладками. Это возможно при достаточной толщине диэлектрика и, следовательно, довольно больших габаритах.

Н. — Мне, кажется, что резистор Rэффективно дополняет фильтрующее действие конденсатора.

Л. — Нет, оно имеет иное назначение. Этот резистор сопротивлением 50—100 ком служит для защиты кенотрона и трансформатора путем ограничения тока в случае неожиданного короткого замыкания в высоковольтной цепи.

Н. — А для чего служит резистор R 1, параллельный конденсатору С?

Л. — Еще одна мера безопасности, но на этот раз — чтобы защитить техника. Этот резистор с большим сопротивлением (порядка 20 Мом) служит для разряда конденсатора Спосле выключения приемника. В сухое время года конденсатор может часами сохранять заряд. Соприкосновение с зажимами конденсатора 0,25 мкф, заряженного до 12 000 в, может вызвать смерть или в лучшем случае серьезный шок. Ремонтные техники, которые шутки ради дают тебе в руки конденсатор, заряженный выпрямителем приемника до напряжения около 300 в, совершают ошибку, допуская такие глупые шутки. Напряжение же, в 40 раз более высокое, ничего приятного не обещает, поверь моему личному опыту…

Н. — Однако с разрядным резистором R 1не грозит никакая опасность.

Л. — Один добрый совет, Незнайкин: никогда не прикасайся к включенному высоковольтному источнику. И, даже выключив ток, не доверяй защитному резистору R 1, так как он всегда может отсоединиться. Начинай с того, что накоротко замкни зажимы конденсатора Слезвием отвертки, которую ты, конечно, будешь держать за изолирующую рукоятку. И если ты услышишь треск разряда большой искры, пошли мысленно благодарность твоему доброму другу, Любознайкину, а также… позаботься о другом конденсаторе. Потому что бывают случаи, когда внезапный разряд разрушает его, хотя он и не так хрупок, как человеческий организм…

Н. — Спасибо, Любознайкин, что ты предупредил меня о смертельных опасностях, таящихся в чреве телевизора…

Л. — Есть и другие опасности, угрожающие его собственным элементам. Так, кенотрон и высоковольтный трансформатор должны выдерживать такие напряжения, которые подвергают их жестоким испытаниям.

Н. — Ну, конечно, амплитуда напряжения на высоковольтной вторичной обмотке очень велика.

Л. — Скажи лучше удвоенная величина этого напряжения.

Н. — Я тебя опять перестаю понимать. Почему удвоенная величина?

Л. — Чтобы тебе было яснее, я вновь начерчу схему выпрямителя, но менее ортодоксальным образом (рис. 118).

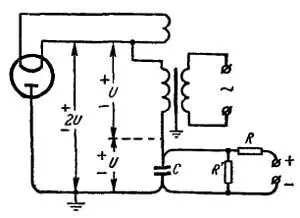

Рис. 118. Схема, аналогичная схеме на рис. 117, поясняющая процесс возникновения удвоенного обратного напряжения.
