Н. — Я уже слышал об этих циклотронах и прочих бетатронах. Но вернемся к нашим скромным кинескопам, честолюбие которых измеряется не мегавольтами, а простыми киловольтами.

Л. — Чтобы покончить с классической схемой из трансформатора и выпрямителя, можно отметить, что она далеко не безопасна и практически уже не встречается, по крайней мере в тех случаях, когда речь идет о кинескопах с повышенными напряжениями. Но зато она вполне пригодна для питания кинескопов с электростатическими фокусировкой и отклонением.

Вот, например (рис. 122), схема такого питания, где, начиная с высокого напряжения, выпрямленного и отфильтрованного фильтрующей ячейкой с резистором ( С 1, R 1, C 2), все необходимые напряжения получают с помощью делителя напряжения.

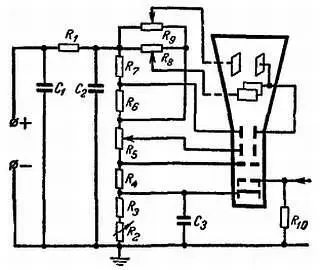

Рис. 122. Схема питания кинескопа с электростатическими фокусировкой и отклонением.

Н. — Да, я вижу катод, которому задается положительный потенциал по отношению к шасси при помощи переменного резистора R 2, включенного последовательно с постоянным резистором R 3.Модулятор кинескопа благодаря резистору утечки R 10имеет потенциал шасси и поэтому отрицателен по отношению к аноду. Резистор R 2служит для регулировки средней яркости. Возрастающие потенциалы трех анодов снимаются с цепочки резисторов R 4— R 7, благодаря потенциометру R 5можно изменять потенциал второго анода, чтобы регулировать фокусировку пятна. Но я что-то не пойму, для чего служат потенциометры R 8и R 9.

Л. — Средние точки этих потенциометров имеют тот же потенциал, что и третий анод (потому что R 6= R 7). С помощью движков потенциометров средний потенциал отклоняющих пластин (одной из каждой пары) может быть установлен немного ниже или выше потенциала последнего анода (другой пластины каждой пары). Таким образом, можно регулировать среднее положение пятна как в горизонтальном, так и в вертикальном направлениях, т. е. осуществить центрирование изображения путем перемещения его влево и вправо или вверх и вниз.

Н. — Это то же кадрирование, что и в кино, где стараются, чтобы изображение не перерезалось посредине, что вызывает свистки зрителей… Но скажи, Любознайкин, разве нельзя использовать такую же схему смещения на модуляторе для кинескопов с электромагнитными фокусировкой и отклонением?

Л. — Конечно, можно. Каков бы ни был способ получения высокого напряжения, всегда можно установить делитель напряжения (рис. 123), позволяющий подавать на модулятор кинескопа отрицательное по отношению к катоду регулирующею напряжение и регулировать с его помощью яркость изображения.

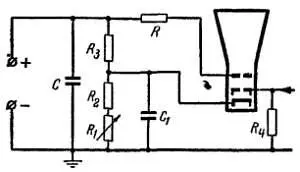

Рис. 123. Схема делителя напряжения, обеспечивающая на катоде регулируемое положительное напряжение.

Н. — Ты мне дал совершенно ясно понять, что, кроме классической схемы получения высокого напряжения, которая тебе, по-видимому, абсолютно не нравится, существуют и другие. Так ли это?

Л. — Конечно. Основным недостатком классической схемы является слишком низкая частота выпрямленного тока, вследствие чего необходимо прибегать к конденсаторам фильтра со сравнительно большой емкостью. Заряд, накопленный на одной четверти микрофарады десятком киловольт, может оказаться смертельным, как я уже говорил. Но если выпрямить ток с частотой, например, 10 000 гц, то достаточно будет емкости, уменьшенной в 200 раз. А заряд такого конденсатора, кроме неприятных ощущений, не будет представлять никакой опасности, особенно при ограниченном зарядном токе.

Н. — Это выглядит более привлекательным. Но не думаю, что по твоему простому телефонному звонку инженеры электростанции ускорят вращение генераторов, чтобы снабдить тебя частотой 10 000 гц.

Л. — Я не создаю себе никаких иллюзий на этот счет. Потому-то я сам себя и обеспечу переменным током.

Н. — Вот как! Придется поместить небольшую машину переменного тока внутри телевизора!..

Л. — Да. но успокойся, она будет чисто электронной. Попросту применяют генераторную лампу, колебания которой на желаемой частоте используют для питания телевизора. Неважно, каким будет генератор — с настроенной сеткой или анодом, с электронной связью или еще какой-нибудь, может быть использован любой. Лишь бы возник ток, его используют так же, как в классической схеме выпрямления.

Н. — То есть?

Л. — Напряжение повышают при помощи вторичной обмотки с большим количеством витков, а выпрямляют его одноанодным кенотроном (рис. 124).

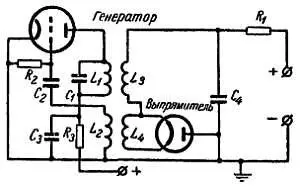

Рис. 124. Схема высоковольтного выпрямителя с использованием местного генератора и однополупериодного выпрямителя с фильтром.

Н. — Я вижу, что ты нагреваешь нить кенотрона также током генератора от небольшой предусмотренной для этой цели обмотки.

Л. — Ну и что же? Это изящнее, чем применение специальной вторичной обмотки на трансформаторе электропитания.

Н. — На какую частоту нужно настраивать генератор?

Л. — Можно использовать частоты, начиная с 500 вплоть до 250 000 гц. В первом случае трансформатор должен быть с сердечником, тогда как в высокочастотном генераторе можно не применять сердечника, что упрощает проблему изоляции.

Н. — С этим и здесь нужно считаться?

Л. — И как еще! Впрочем, чтобы избежать слишком большой разности потенциалов между соседними слоями обмотки, часто предпочитают наматывать катушку в виде плоской галеты с большим количеством слоев, но с небольшим числом витков в каждом из них.
