Владимир Рюмин - Занимательная электротехника на дому

Звонковые трансформаторы, как и самые звонки, берут покупные. Основаны они на том же принципе, как и спирали Румкорфа, и пригодны только тогда, если ваши лампочки питаются переменным током.

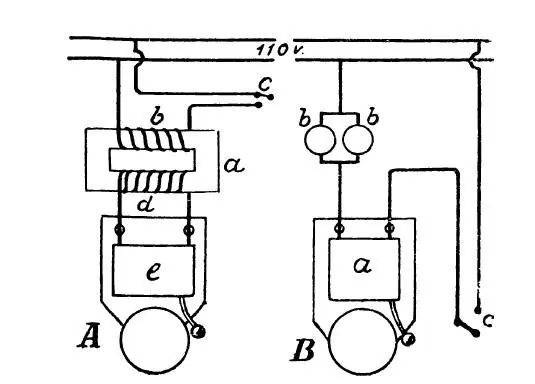

Трансформация в девизоре а (А, рис. 30) обратная той, которая имеет место в катушке Румкорфа: здесь переменный ток (высокого вольтажа 110 В), пробегающий по тонкой обмотке b железного сердечника девизора, когда замыкается ток городской сети кнопкой с, возбуждает ток низкого вольтажа в спирали d, соединенной с клеммами звонка е. Звонок в этом случае надо требовать в магазине электрических принадлежностей не обыкновенный, а специальный для переменного тока. Звонок такого устройства применяется в телефонах.

Рис. 30

Можно и не покупать девизора, а вместо него уменьшить напряжение входящего в звонок тока, включая звонок а последовательно с двумя лампами b на 110 вольт, соединенными друг с другом параллельно (В, рис. 30).

Лампы надо взять с угольным, а не металлическим волоском на 16 свечей каждая.

с — кнопка замыкающая ток, включающая лампы и заставляющая звонить звонок.

Если ток в сети постоянный (обычно в 220 В), включаются таким же порядком две такие же лампы, но соответствующего вольтажа, а звонок берется обыкновенный.

Лампы поглощают почти все напряжение, так что разность потенциалов на клеммах звонка при такой установке не превышает 5—10 вольт.

В том случае, если звонок будет звонить слабо, надо включить третью лампу параллельно двум первым.

Обыкновенная комнатная муха – чудовище более страшное, чем тигр. К сожалению, до сих пор далеко не все знают, что тигры ежегодно убивают значительно меньшее число людей, чем невинные на взгляд обычные обитательницы наших квартир – мухи.

Дело в том, что они являются энергичными разносительницами брюшного тифа, туберкулеза, дизентерии, холеры, чумы, сибирской язвы, дифтерита, проказы и других столь же «милых» болезней.

Уничтожить мух – это наполовину сократить число смертных случаев, это на десять, если не более, лет повысить среднюю продолжительность человеческого существования.

Боритесь с мухами всеми способами, а в электрифицированном доме и электричеством.

Электрическая мухоловка должна увенчать ваши работы по использованию тока от городской сети.

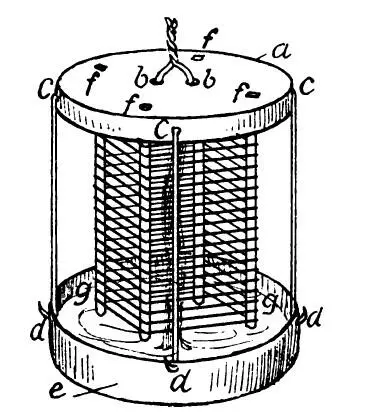

Устраивается она так. Деревянный или эбонитовый кружок а (рис. 31), с отверстиями b для ввода концов проводов сильного тока, соединяют тремя отрезками проволоки cd с жестяной чашечкой е. В том же кружке укрепляют четыре деревянные спички fg, образующие рамку для обмотки тонкой (0,5 мм) круппиновой или нейзильберовой изолированной проволокой. Проволока наматывается двумя параллельными обмотками, не соприкасающимися друг с другом. Каждая из двух обмоток верхним концом соединяется с одним из проводов тока – нижние же их концы оставляют свободными. Внутрь такой проволочной призмы вводят бумажный фитиль, вверху укрепленный в центре кружка а, а снизу опущенный в подсахаренную воду, пиво, квас или другую жидкость, налитую в чашку е и привлекающую лакомок-мух.

Рис. 31

Муха, садясь на проволочную призму, замыкает ток, который и убивает ее или сбрасывает в жидкость, наполняющую чашку.

Расход тока на такое мухоубийство неизмеримо мал, а число жертв в теплый летний день исчисляется, где их много, сотнями.

Практичнее всего подвешивать электромухоловку под электрическими лампами, тогда она и вечером продолжает исполнять назначение, убивая мух и других насекомых, привлеченных светом лампы.

Если у вас в квартире ток переменный, а вам для ваших установок необходим постоянный (по направлению), вы можете «выпрямить» переменный ток, изменив его в прерывистый, но идущий в одном направлении.

Для этого в стеклянный сосуд от элемента Лекланше (а то просто в банку из-под варенья и т. и.) налейте 10 %-ный раствор фосфорнокислого натрия, опустите в него алюминиевую и свинцовую пластины параллельно друг другу. Алюминиевую пластину соедините с одним из проводов городского тока, а свинцовую – с прибором, приводимым в действие постоянным током, и через него с другим проводом сети.

Провод, идущий от свинцовой пластины, будет отрицательным, то есть ток из сети, проходя через ваш прибор, идет через описанное приспособление, от свинцовой пластины через раствор, в алюминиевую пластину и возвращается в сеть. Ток же обратного направления через раствор не проходит. Если ваша установка, требующая постоянного тока, рассчитана на напряжение меньшее, чем в городской сети, то ток предварительно должен пройти через реостат.

Приспособление является как бы клапаном, пропускающим ток только в одном направлении – от свинца к алюминию.

Вернее сказать, не вечный, так как вечного двигателя вообще не существует, а весьма долговечный. В этом его достоинство, а недостаток в том, что ничего он в движение привести не в силах. Сделать его все-таки стоит. Во-первых, это не трудно, во-вторых, не только занимательно, но и небесполезно: его движение указывает, есть ли ток в цепи.

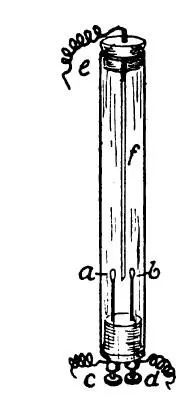

Для сооружения такого «двигателя» купите отрезок стеклянной трубки длиной около 30 см, диаметром в 4–5 и подберите к ней две плотно в нее входящие (лучше резиновые) пробки. Через нижнюю пропустите две проволоки а, b, сверху расплющенные в кружки, снизу соединенные с клеммами (рис. 32) c и d. Через верхнюю пробку пропустите третий отрезок проволоки е с укрепленной на нижнем конце его узенькой (1–2 мм) ниточкой станиоля ƒ . Для тока в 200 В длина ленточки 25 см, расстояние между проволоками а и b – 6 мм. Включив прибор в сеть проводов электрического освещения, будете иметь удовольствие наблюдать «вечное» качание электрического маятника ƒ и, следовательно, не включая лампы, знать, есть ли ток в установке.

Рис. 32

Расход последнего на приведение в действие такого «мотора» будет неощутимо малым.

Миллионы лет человек был знаком с единственным источником искусственного света – со светом горящего тела. Только в прошлом веке научился он утилизировать свет проводников тока, накаливаемых электричеством до свечения, и только с конца прошлого столетия начали понемногу знакомиться с собственно электрическим светом: со свечением газов под влиянием разрядов высоковольтного тока.
