Но, помимо простой визуализации изображений, СЗМ способен воздействовать на материю на атомарном уровне. В 1989 году ученые из IBM Д. Эйглер и Э. Швейцер выложили из 35 атомов ксенона название своей корпорации. По сути, это достижение подтвердило тезис, что эра нанотехнологии началась с создания СЗМ, без которого немыслимо проникновение вглубь материи и развитие многих отраслей науки. Позже было визуализировано перемещение фермента по белковому основанию, описанное в предыдущей главе, функционирование бактериофага, рассмотренное в [4], и многое другое, о чем я предполагаю написать в будущих книгах.

1. Поглазов Б.Ф. Сборка биологических структур. – М.: Наука, 1970. – 156 с.

2. Быков В.А. Существует ли цвет в наномире // Наноиндустрия. – 2009. – № 4.

3. Патент RU2459251. Способ выделения локальных объектов на цифровых изображениях поверхности. 20.08.2012.

4. Соколов Д.Ю. Создание, оформление и защита изобретений (Практическое пособие для инженеров, ученых и патентоведов). – М.: ОАО ИНИЦ «Патент», 2013. – 206 с.

Все изложенное в этой книге, я надеюсь, расширит кругозор людей разных возрастов и профессий. Изобретатели найдут в своих разработках новые объекты для патентования. Художники, в широком понимании этого слова, возможно, взглянут на свою работу под другим углом. Школьники и студенты увидят на опыте великих современников, что изобретательство – это интересное и полезное занятие. А если изобретателей станет больше, то сократится катастрофическое отставание нашей страны в области защиты интеллектуальной собственности, и постепенно мы начнем возвращать свое утраченное интеллектуальное лидерство.

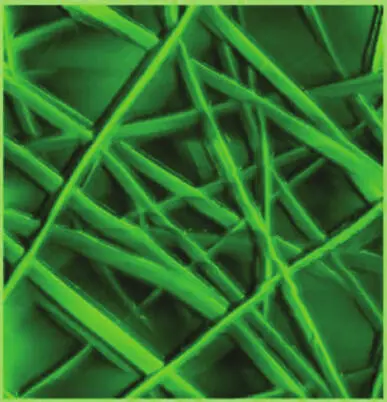

Рис. 12.1.АСМ-изображение поливинилового спирта. Получено А. Серцовой. Московский текстильный университет

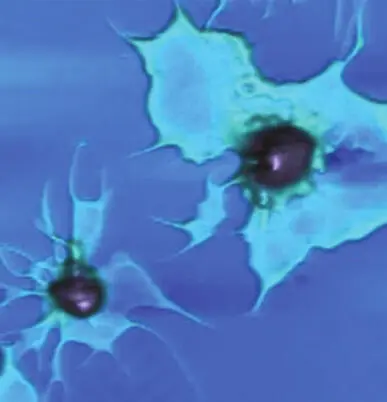

Рис. 12.2.АСМ-изображение лимфоцитов. Получено Ю.Ю. Кущиной и С.Н. Плесковой. Нижегородский государственный университет

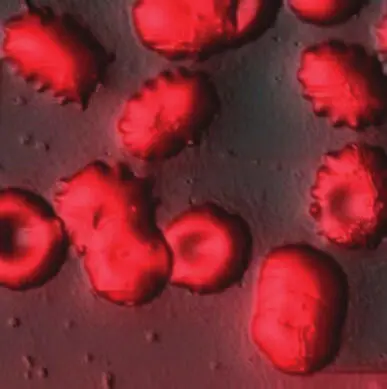

Рис. 12.3.АСМ-изображение эритроцитов. Получено Еленой Дедковой. Кабардино-Балкарский государственный университет

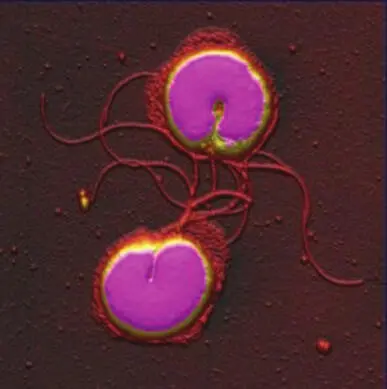

Рис. 12.4.АСМ-изображение двух бактерий Heliobacter pilori. Получено И.А. Будашовым, клетки предоставлены К. Мамыналиевым. Московский государственный университет

Рис. 12.5.АСМ-изображение протеза артерии из фторопласта. Получено А.А. Поляковым. Компания «Экофлон», Санкт-Петербург

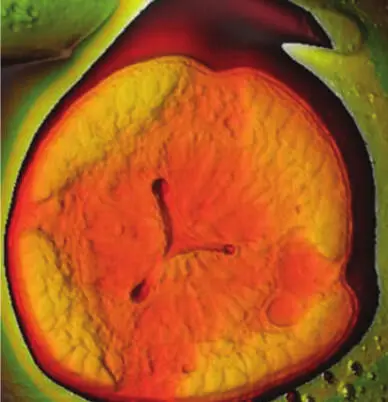

Рис. 12.6.АСМ-изображение нематоды. Получено проф. М. Мюллером и Н. Мацко. ЕТН центр, Цюрих, Швейцария

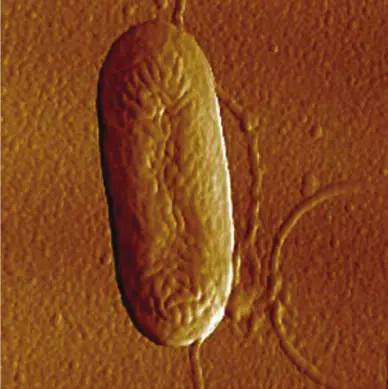

Рис. 12.7.АСМ-изображение бактерии Psedomonas. Получено М.Н. Савватее-вым. ЗАО «НТ-МДТ», Зеленоград

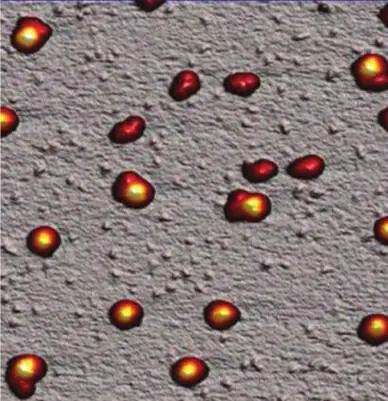

Рис. 12.8.АСМ-изображение рибосом E.coli. Получено М.Н. Савватеевым. ЗАО «НТ-МДТ», Зеленоград

( Светлым курсивом выделены возможные ключевые слова каждого раздела. Полужирным курсивом выделены мои комментарии. Весь текст заявки печатают шрифтом 14 через 1,5 интервала.)

УСТРОЙСТВО ДЛЯ _________________________________________.

Изобретение относится к устройствам для _________________.

Оно может быть использовано, например, в ______________________.

Известно устройство _____________________, содержащее основание, на котором закреплены ______________________, на которых установлены _____________________________ ( здесь приводится краткое описание аналога ) [1].

Недостаток этого устройства заключается в том, что ____________.

Известно также устройство для _________________, с одержа-щее основание с закрепленным на нем _____________________, соединенным с ______________________, на котором установлена ______________________, состоящая из ______________________, при этом ______________________, а также блок управления, подключенный к ______________________ ( здесь приводится изложение формулы изобретения прототипа своим словами ) [2]. Это устройство выбрано в качестве прототипа предложенного решения.

Первый недостаток этого устройства заключается в том, что ______________________. Это может приводить к повышению погрешности измерений, а также снижению надежности работы устройства .

Второй недостаток связан с отсутствием средств, позволяющих бороться с ______________________. Это также снижает надежность работы устройства .

Технический результат предполагаемого изобретения заключается в снижении погрешности измерений, а также в повышении надежности работы устройства .

( Желательно, чтобы этот первый раздел текста не превышал двух страниц. )

Указанный технический результат достигается тем, что в устройстве для ______________________, содержащем основание, с закрепленным на нем ( здесь идет изложение первого пункта формулы изобретения, например, в виде отдельных предложений ).

Существует вариант, в котором ______________________ ( здесь излагаются зависимые пункты формулы изобретения ).

Существует также вариант, в котором _________________ ( то же ).

Возможен вариант, где ______________________ ( то же ).

Возможен также вариант, в котором ___________________ ( то же ).

( Этот второй раздел текста повторяет формулу изобретения, следовательно, его описание лучше отложить на конец работы. )

На фиг. 1 изображено в общем виде устройство для ______________________ – вид сбоку .

На фиг. 2 изображено в общем виде устройство для ______________________ – вид сверху .

На фиг. 3 показано ________________________.

На фиг. 4 изображены ______________________.

Устройство содержит основание 1 (фиг. 1, фиг. 2) с закрепленным на нем ______________________.

На основании 1 установлен ______________________ . Все исполнительные элементы подключены к блоку управления [3].

Существует вариант (фиг. 3), в котором ______________________ .

Существует также вариант (фиг. 4), в котором _______________.

( В этом третьем разделе после краткого описания фигур пишется только то, из чего это устройство состоит, без описания его работы. Последовательность описания устройства желательно приблизить к последовательности приведения отличительных признаков формулы изобретения с сохранением ее терминологии. Объем этого раздела в 3–4 раза может превышать объем формулы изобретения. Графические материалы выполняются на отдельных листах, сверху указывается название изобретения, а снизу – номер фигуры. На первой фигуре желательно изобразить устройство в общем виде, а на следующих – его детальное раскрытие. Каждый изображенный элемент должен иметь обозначение.
