Названия самолетов писались на носовой части лодки, часть из них в соответствии с принятой в ОДВФ традицией упоминала особенно активных друзей Воздушного флота.

Хотя М-24 и была признана учебной машиной, самолеты включили в боевой состав Балтийского флота, и авиаторы эскадрильи занимались отработкой предполагаемых боевых задач. По вооружению он полностью соответствовал М-9 - тот же пулемет на стойке в носовой части лодки. Сведений о бомбовой подвеске не обнаружено.

По конструктивным различиям М-24 делились на две серии. Пррвая серия в 12 самолетов имела один бензиновый бак в лодке емкостью 400 л; во второй серии, начиная с самолета N 1730, главный бак имел емкость 280 л, а остальное топливо размещалось в двух баках по 60 л, вынесенных в пространство мееду центральными крыльевыми стойками. Отличия были и в размерах.

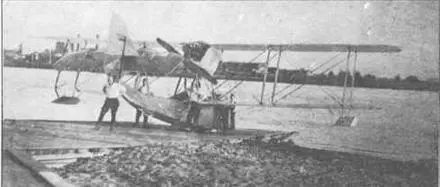

М-24 на спуске. Видна килевая дуга.

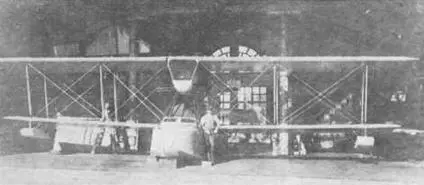

М-24 в ангаре.

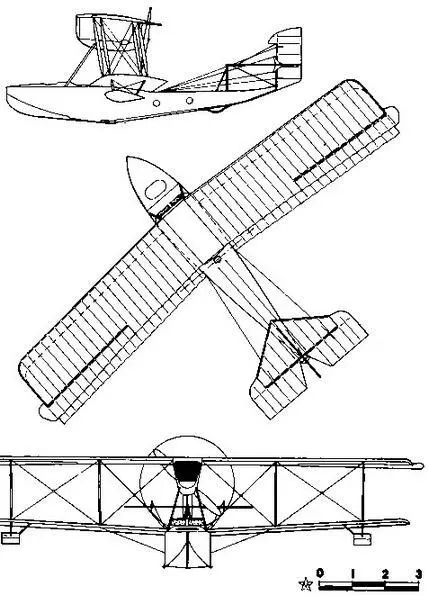

М-24

Конструктивно М-24 была подобна М-9 - обе деревянные из отечественных пород. Лодка практически полностью выполнена из ясеня, обшита березовой фанерой, имеет 10 водонепроницаемых отсеков. Все ее соединения скреплены медными шурупами и заклепками. Углы подводной части корпуса обивались латунной или медной листовой полосой. В хвосте к килевому брусу прикреплена ясеневая пружинящая дуга. В носу лодки имелся люк овальной формы для пулеметчика; в центральной части - места летчика и механика.

Крылья деревянные, обшитые полотном, соединяются двумя парами стоек из сосны. Оперение и элероны подобны конструкции крыльев.

М-24 оснащались 12-цилиндровыми двигателями водяного охлаждения "Рено" мощностью 260 л.с. Двигатель устанавливался на деревянной ферме в пространстве между крыльями, был полностью закапотирован заподлицо с лобовым сотовым радиатором охлаждения.

В зимнее время, когда значительная часть моря покрывалась льдом, "двадцать четверки" летали со снега, для чего на них устанавливались лыжи.

К сожалению, летающая лодка М-24 многие годы не находила себе замены в виде новых отечественных конструкций. Григорович уехал в Москву, где занялся разработкой истребителей, производство гидросамолетов долго не выходило из стадии постройки опытных образцов, вплоть до создания Г.М.Бериевым МБР-2, а до середины 30-х годов красные летчики вели ближнюю разведку на итальянских "Савойях", именовавшихся у нас МБР-4.

Виктор Марковский

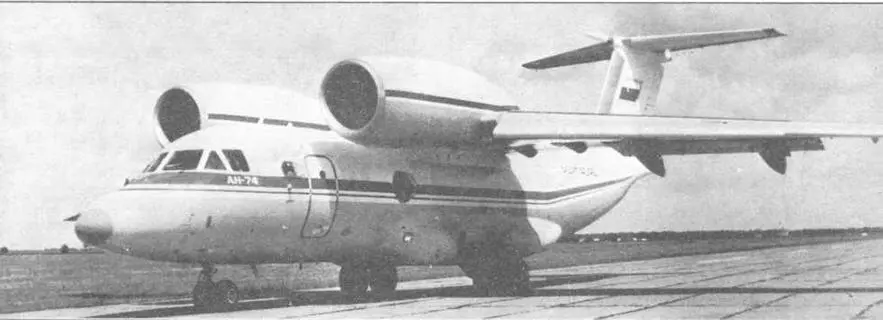

* На титульном снимке: Ан-74 поздней серии с увеличенным обзорным блистером (Россия).

Идея самолета, не требующего специальных аэродромов, так же стара, как и сама история авиации. Конструкторы неоднократно пытались реализовать ее, с большим или меньшим успехом стараясь создать самолет, сочетающий достаточно высокие летные качества с небольшой посадочной скоростью. Одним из наиболее известных и удачных самолетов такого типа был германский Арадо Ar 242, предназначенный для перевозки грузов на неподготовленные площадки. В его конструкции хорошо сочетались оснащенное эффективными закрылками крыло, мощные моторы и специальное шасси, устройство которого обеспечивало самолету высокую проходимость. Эти три "кита** - повышение несущих свойств крыла, высокая тяговооруженность, и "вездеходное" шасси - и поныне лежат в основе любого проекта самолета подобного класса.

Предварительные исследования по самолету короткого взлета и посадки (КВП) были начаты в ОКБ Олега Константиновича Антонова в Киеве еще в 1972 г. Фирма, специализирующаяся на создании транспортных самолетов военного и гражданского назначения, имела большой опыт работ в этом направлении. Широкую известность получили такие самолеты, как Ан-26 и Ан-32, поднимающие до 5 тонн, Ан-8 и Ан-12 среднего класса, тяжелый Ан-22 "Антей", на котором был установлен ряд рекордов грузоподъемности.

Инициатором работ над самолетом, использующим нетрадиционный метод повышения подъемной силы, был сам Генеральный конструктор. Говоря о целесообразности такого решения, О.К.Антонов образно описывал сотрудникам, как ^могучий поток газов, с большой скоростью вытекающий из сопла реактивного двигателя, пройдет над крылом, создавая дополнительную подъемную си/ty". Этот способ основан на, так называемом, эффекте Коанда, запатентованном еще в 1932 г. и носящем имя автора - румына по происхождению, занимавшегося во Франции работами в области физики и аэродинамики.

На начальном этапе разработка нового самолета велась в инициативном порядке самим ОКБ в силу необходимости израсходовать выделяемые из государственного бюджета деньги (в противном случае сэкономленные средства изымались, а финансирование на следующий год соответственно урезалось).

Инициативное предложение, выдвинутое антоновским ОКБ, встретило поддержку Главного штаба ВВС, заинтересованного в создании легкого транспортного самолета, пригодного для перевозок войск и техники в прифронтовой полосе и снабжения аэродромов рассредоточения боевых самолетов. Совместно представителями ОКБ, Управления заказов ВВС и Министерства авиационной промышленности (МАП) были утверждены требования к самолету. Техническое предложение ОКБ предусматривало проектирование фронтового транспортного самолета класса Ан-26, грузоподъемностью до 5 тонн, с характеристиками КВП и возможностью воздушного десантирования. Самолет должен был иметь небольшие размеры (по условиям базирования и маскировки), высокие скороподъемность и прочность для обеспечения взлета-посадки на слабоподготовленных площадках.

После согласования и утверждения "ведомством заказчика" и МАП, тема легкого фронтового транспортного самолета была включена в план работ ОКБ. В установленном порядке совместным решением ЦК КПСС и Совета Министров СССР было начато финансирование создания "самолета 200" (под таким шифром он фигурировал в проектной документации; Ан-22 носил обозначение "самолет 100 ", а проектируемый "Руслан" - "самолет 400"). Ведущим конструктором по самолету назначили Я.Г.Орлова.
