Какие этапы работ уже пройдены?

Концепция СР-10 сформировалась в 2007 г, тогда же началось эскизное проектирование, Затем была постройка полноразмерного макета самолета, который мы впервые продемонстрировали на международном авиасалоне МАКС-2009 в августе 2009 г. Согласовали тактико-техническое задание с заказчиком. В марте 2010 г. наше КБ получило лицензию Министерства промышленности и торговли России на разработку авиационной техники, в т.ч. двойного назначения.

В марте 2014 г. проект самолета СР-10 принял участие в открытом конкурсе Министерства обороны России На новый самолет первоначального обучения.

Параллельно шла постройка первого опытного самолета. Его выкатка из сборочного цеха в присутствии представителей Министерства обороны и специалистов авиапромышленности России состоялась 23 августа 2015 г Машина поступила на наземные испытания и доводки. Наконец, 25 декабря 2015 г. опытный образец СР-10 успешно совершил свой первый полет. Начался этап заводских летных испытаний.

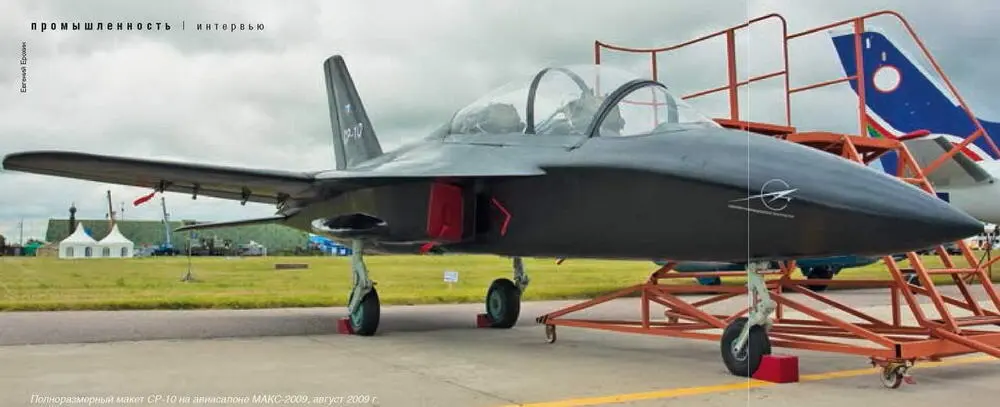

Полноразмерный макет СР10 на авиасалоне МАКС2009 август 200 9г СР10 в - фото 39

Полноразмерный макет СР-10 на авиасалоне МАКС-2009, август 200 9г.

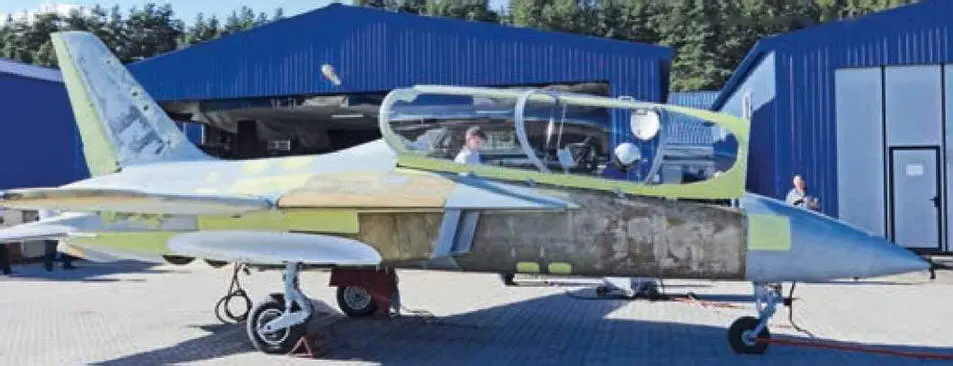

СР10 в день выкатки 23 августа 2015 г Расскажите пожалуйста о вашем - фото 40

СР-10 в день выкатки, 23 августа 2015 г.

Расскажите, пожалуйста, о вашем коллективе. Кто в нем работает, каким опытом располагают Ваши коллеги?

Небольшой коллектив КБ "САТ" состоит из инженерного и производственного персонала высокой квалификации. Численность конструкторского бюро примерно 35—40 человек. "Примерно" — потому что особенностью структуры КБ "САТ" является тесное взаимодействие с производством, притом настолько тесное, что по сути КБ и производство представляют собой единый организм и разделить инженеров на "КБшных" и производственных достаточно трудно. Конструктор при необходимости берет в руки гаечный ключ, а слесарь запросто участвует в процессе проектирования. Во многом благодаря универсальности наших специалистов стало возможным создание сложного образца авиационной техники таким небольшим коллективом.

С самого начала было принято решение выполнять проектирование самолета на современном уровне, с применением современных САПР. В процессе проектирования сначала создавалась электронная модель изделия. Далее в специализированном программном обеспечении выполнялся анализ прочности. Потом проводился процесс увязки конструкции, после этого готовились ассоциативные чертежи деталей или сборки, связанные с электронной моделью. Таким образом, при изменении формы детали или состава сборки чертежи и спецификации изменялись автоматически. Применение современной технологии проектирования позволило отказаться от плазовой увязки, снизить трудозатраты и избежать многих нестыковок при сборке агрегатов и самолета в целом.

Где находится ваша производственная база? Какие технологии и материалы использовались при постройке опытного экземпляра? Как решаются вопросы с производством деталей из композитов?

Производственная площадка КБ "САТ" расположена в Тверской области, на авиабазе "Волжанка". Там же расположен цех окончательной сборки СР-10.

Стратегия производства СР-10 основана на широкой кооперации. Самолет собирается из достаточно крупных деталей, что упрощает окончательную сборку. Детали изготавливаются на специализированных производствах. Так, например, большинство силовых элементов каркаса изготовлены методом фрезерования на станках с ЧПУ на ульяновской фирме "АвиаКАМ". Композитные панели обшивки изготавливались в Ульяновском научно технологическом центре ВИАМ, формование выполнялось по оснастке, выполненной на обрабатывающем оборудовании с ЧПУ.

За счет грамотного применения возможностей современного технологического оборудования удалось снизить количество деталей каркаса и крепежа, упростить сборочную оснастку при заданной точности позиционирования деталей и выполнении требований к точности внешних обводов.

В дагестанской прессе в последнее время появились публикации об участии в вашем проекте расположенного в Махачкале ОАО "Авиагрегат". Как строятся взаимоотношения КБ "САТ" с этим заводом? В какой степени он был задействован в изготовлении опытного экземпляра СР-10 и как Вы видите это взаимодействие на перспективу?

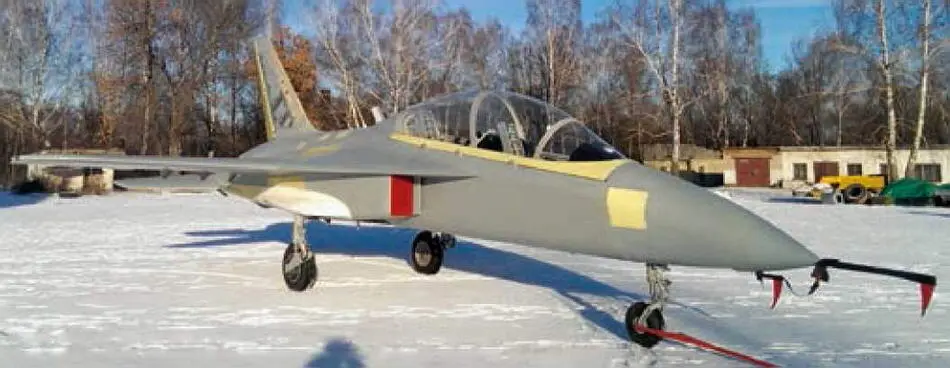

Перед началом летных испытаний СР10 внешняя поверхность планера была - фото 41

Перед началом летных испытаний СР-10 внешняя поверхность планера была загрунтована специальным составом, настоящая окраска самолета еще впереди

Заводом "Авиаагрегат" были изготовлены некоторые нормализованные и чертежные элементы крепежа, а также часть арматуры топливной и гидравлической систем самолета.

Представители завода присутствовали при торжественной выкатке самолета из сборочного цеха в августе прошлого года.

В перспективе "Авиаагрегат" рассматривается как партнер КБ "САТ" в части производства деталей и комплектующих для самолета СР-10.

О технической стороне проекта. Первое, что наверняка все у вас спрашивают — почему принято решение использовать крыло обратной стреловидности? Что это дает? Есть ли какие-то "подводные камни" и как планируете их преодолевать?

Концепция и технический облик нового УТС строились на основе передовых взглядов на учебно-тренировочный и спортивно-пилотажный самолет с использованием современных принципов конструирования и применения материалов.

Ключевым элементом аэродинамической компоновки является высокорасположенное крыло с умеренной обратной стреловидностью и развитым корневым наплывом. Такая форма крыла позволяет добиться высоких несущих свойств на больших углах атаки, что обеспечивает повышенную маневренность самолета. Развитый наплыв в сочетании с умеренной обратной стреловидностью крыла позволяет сохранить упорядоченное обтекание всей поверхности крыла до больших значений угла атаки. Одновременно применение крыла обратной стреловидности обеспечивает сохранение демпфирующих свойств крыла и эффективности элеронов до больших углов атаки, а в сочетании с корневым наплывом имеет лучшие характеристики поперечной устойчивости на больших углах атаки в сравнении с крылом прямой стреловидности.

При этом относительно небольшой угол обратной стреловидности (-10°) практически не дает проявиться основному недостатку крыла обратной стреловидности — явлению аэроупругой дивергенции. Тем не менее, конструкция крыла СР-10 имеет особенности, обеспечивающие повышенную жесткость. В частности, обшивка крыла выполнена в виде трехслойных композитных панелей на основе углеволокна.
