Авиация и Время 1997 № 01 (21)

Первоначально Ильюшин считал, что схема и вооружение Ил-22 могут быть положены в основу создания реактивного фронтового или, как тогда говорили, армейского бомбардировщика с максимальной скоростью 900 км/ч и дальностью полета около 2000 км. Сразу же после завершения проектирования Ил-22 С.В.Ильюшин приступил к исследованию схемы и параметров такого самолета. Работы велись в инициативном порядке, так как официальное задание получило КБ А.Н.Туполева.

Еще в ходе постройки Ил-22 Сергей Владимирович пришел к выводу, что замена четырех ТР-1 двумя двигателями ОКБ А.А.МикулинаАМ-ТКРД-01 с взлетной тягой по 3300 кгс, а также применение новой двухпушечной кормовой установки КУ-4 значительно улучшат характеристики самолета. Новый проект получил обозначение Ил-24 и был утвержден Ильюшиным 16 мая 1947 г. Однако в Министерстве авиапромышленности приняли решение о передаче опытных АМ-ТКРД-01 в ОКБ С.М.Алексеева, где Главный конструктор ОКБ-1 Б.В.Бааде предполагал установить их на фронтовой бомбардировщик "140" с крылом обратной стреловидности, который строился по официальному заданию МАП.

Летом 1947 г. в СССР запустили в лицензионное серийное производство английский ТРД с центробежным компрессором "Нин" - надежный, с большим ресурсом, развивающий взлетную тягу 2270 кгс. Это определило применение в проекте Ил-24 четы-рехтакихдвигателей. Однако расчеты показали, что такой вариант получается очень тяжелым: его взлетная масса возрастала до 28000 кг, и самолет мог бы использоваться только с бетонированных ВПП, которых тогда было немного.

В то время уже начались испытательные полеты Ил-22. Летчики сообщали, что конфигурация его носовой части себя не оправдывает: переплет фонаря значительно перекрывает переднюю и боковую зоны обзора,искривленные элементы остекления искажают реальную картину, на них возникают интенсивные солнечные блики. Выяснилось также, что принятое расположение верхней башни и ее прицельной станции привело к появлению дополнительных "мертвых" зон обстрела, по которым пушки могли вести огонь, но стрелок цели не наблюдал, так как линия прицеливания перекрывалась агрегатами самолета, например, крылом или фюзеляжем. Анализ всей информации о достоинствах и недостатках Ил-22 заставил Ильюшина со свойственной ему решительностью прекратить разработку фронтового бомбардировщика на основе схемы этого самолета и энергично начать проектирование другой машины аналогичного назначения. Так началось создание Ил-28.

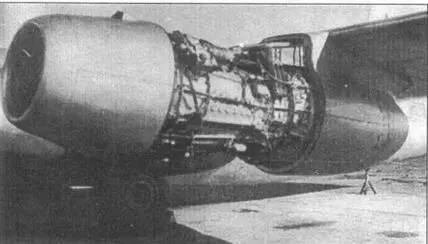

Раскапотированный двигатель ТР-1, основная и передняя опоры шасси самолета Ил-22

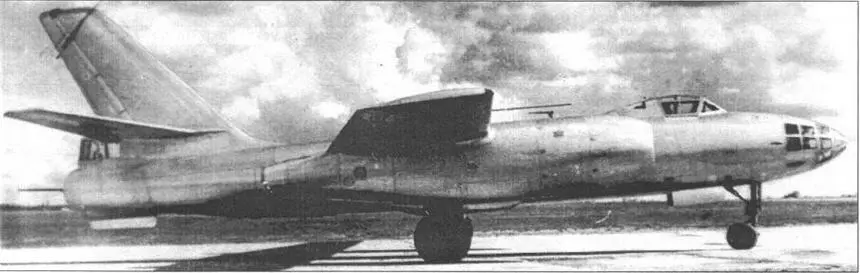

Первый прототип Ил-28

Тщательное изучение опыта применения фронтовых бомбардировщиков в Великой Отечественной войне, результаты испытаний Ил-22 и прогнозирование условий боевой работы создаваемого самолета позволили сделать вывод, что на его летные характеристики и боевую эффективность значительное влияние может оказать принятая схема оборонительного вооружения. Сравнительный анализ различных вариантов показал, что с помощью одной только кормовой пушечной установки в сочетании с соответствующим маневром бомбардировщика можно эффективно отражать атаки современных истребителей со стороны задней полусферы и обеспечить надежную защиту машины. Однако для этого следовало увеличить скорость перемещения оружия и углы обстрела в вертикальной плоскости. Ильюшиным были составлены основные требования, которым должна была соответствовать новая кормовая пушечная установка, и бригада вооружения ОКБ начала ее разработку. Опыт, накопленный в ОКБ при работе над КУ-3 и КУ-4, позволил в кратчайшие сроки решить эту задачу и создать кормовую установку Ил-К6.

Возможность использования для защиты бомбардировщика только одной подвижной оборонительной установки и определила основные компоновочные особенности Ил-28. Таким образом, его проектирование началось "с хвоста".

При той же, что и на Ил-22 максимальной бомбовой нагрузке - 3000 кг, Ил-28 создавался под экипаж из трех человек: пилота, штурмана и кормового стрелка-радиста. Принимая решение отказаться от второго пилота, Ильюшин прежде всего учитывал сравнительно небольшую продолжительность полета фронтового бомбардировщика, которая была равна в среднем 2,0-2,5 часа и не превышала 4-х часов. Работу летчика в крейсерском полете предполагалось облегчить установкой автопилота. Экипаж Ил-28 размещался в передней и задней герметизированных кабинах. На малых высотах воздух в них нагнетался непосредственно скоростным напором, а с высоты 1700 м кабины изолировались от атмосферы, и воздух поступал через фильтры от компрессоров двигателей. Большая скорость полета Ил-28 потребовала принять специальные меры по обеспечению аварийного покидания. Рабочие места летчика и штурмана были оснащены катапультируемыми вверх креслами. Стрелок-радист в аварийной ситуации мог воспользоваться нижним входным люком, откинутая крышка которого защищала его от действия воздушного потока в момент отделения от самолета. Штурман находился в катапультируемом кресле в период взлета, посадки и воздушного боя. При работе с прицельной и бомбосбрасывающей аппаратурой он занимал место на другом сиденье, расположенном по правому борту самолета. Для удобства ведения огня и слежения за целью сиденье стрелка перемещалось по вертикали одновременно с перемещением оружия.

Принятая схема оборонительного вооружения и состав экипажа позволили резко уменьшить геометрические размеры Ил-28 по сравнению с Ил-22: новый самолет стал почти на 3,5 м короче, а площадь его крыла уменьшилась на 13,7 кв.м. Соответственно уменьшилась и масса планера, что позволило применить силовую установку из двух ТРД "Нин". От ТР-1 они отличались прежде всего высокой надежностью и на 25-30% меньшим удельным расходом топлива, однако имели и существенный недостаток - больший мидель. Последнее обстоятельство, а также стремление проектировщиков максимально удалить воздухозаборники двигателей от поверхности земли для предотвращения засасывания посторонних предметов с грунтовых ВПП привели к отказу от пилонного размещения двигателей и к установке их в мотогондолах, плотно прижатых к нижней поверхности крыла. Для получения необходимой центровки двигатели компоновались в передних частях мотогондол. Большой диаметр центробежного компрессора и сравнительно малый диаметр выхлопного сопла этого ТРД позволили относительно легко решить и другую, весьма важную для фронтового бомбардировщика проблему, связанную с обеспечением широкой колеи шасси и уборки главных стоек с большими колесами. Крепившиеся к силовому шпангоуту мотогондол стойки с помощью простейшего механизма, впервые примененного еще на штурмовике Ил-10, в процессе уборки поворачивались на 90', и колеса укладывались плашмя в пространство позади компрессора под выхлопной трубой.
