Конструкция Ил-28 имела ряд особенностей, связанных со значительно большей, чем у Ил-22, максимальной скоростью полета, а также с тем, что новый бомбардировщик рассчитывали использовать главным образом с прифронтовых аэродромов и в сложных метеоусловиях. Его прямое крыло было скомпоновано из новых скоростных профилей СР-5с, разработанных в ЦАГИ под руководством Я.М.Серебрийского и М.В.Рыжковой. При сохранении такой же, как и на Ил-22, относительной толщины, равной 12%, новое крыло обеспечило достижение максимальной скорости полета М=0,82 на высотах 7000-8000 м без существенного изменения характеристик устойчивости и управляемости. Снабженное простым однощелевым закрылком, это крыло обеспечило и хорошие взлетно-посадочные характеристики, необходимые для базирования на, малоподготовленных грунтовых аэродромах с ограниченной длиной ВПП. Конструкторы предусмотрели также возмож-; ность применения на Ил-28 твердотопливных стартовых ускорителей ПСР-1500-15 тягой 1600 кгс и временем действия 13с, сбрасываемых после отрыва самолета от земли.

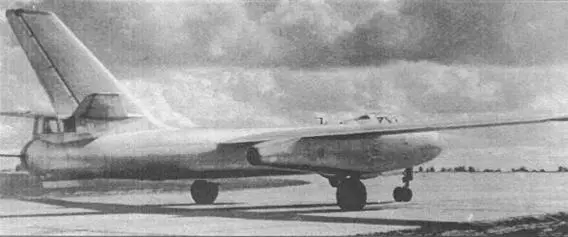

Первый прототип Ил-28 оснащался двигателями Rolls Royce Nene

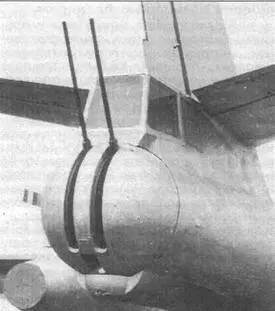

Кормовая оборонительная установка Ил-К6

Для обеспечения требуемых характеристик устойчивости и управляемости во всем диапазоне скоростей полета на Ил-28 было решено установить стреловидное хвостовое оперение с симметричными профилями. Это позволило затянуть на нем возникновение неприятных явлений, связанных с эффектом сжимаемости воздуха, на большие числа М, чем максимально допустимые для самолета в целом.

В конструкции планера самолета получил дальнейшее развитие технологический метод высокоточного изготовления агрегатов, впервые примененный на Ил-22. Крыло Ил-28 имело технологический разъем по плоскости хорд вдоль всего размаха. При этом каждая половина разделялась на ряд панелей, включавших в себя все элементы продольного и поперечного набора. Это давало возможность значительно расширить фронт работ, улучшить условия труда рабочих и заменить в серийном производстве ручную клепку станочной прессовой.

Продольный технологический разъем имелся и на фюзеляже. Такое решение позволило механизировать клепаль-но-сборочные работы и впервые в практике отечественного самолетостроения обеспечило открытые подходы ко всем i элементам конструкции фюзеляжа, позволив быстро производить в немi монтаж оборудования и систем. Все гидро- и воздушные трубопроводы, а также электропроводка размещались в расположенных на обоих бортах фюзеляжа каналах, закрывавшихся снаружи легкосъемными панелями. Это упростило укладку и монтаж проводки, а в эксплуатации позволило производить быстрый и качественный контроль ее состояния, легко заменять вышедшие из строя отдельные элементы, что сокращало время подготовки самолета к вылету и, в конечном счете, повышало его боевую эффективность.

Новая технология повысила качество изготовления внешних поверхностей самолета и, как показал опыт производства, привела к снижению трудоемкости изготовления серийного Ил-28 на 25-30% по планеру и на 30-40% по внутренним монтажам. В итоге трудоемкость изготовления трехместного бомбардировщика приблизилась к таковой для одноместного фронтового истребителя. Эти преимущества вполне окупали относительно небольшое, в пределах 4%, увеличение массы конструкции планера из-за наличия технологических стыков.

Опыт Великой Отечественной войны наглядно показал необходимость оснащения фронтовых бомбардировщиков противообледенительными системами (ПОС), отсутствие которых ограничивало применение этих самолетов в сложных метеоусловиях. Необходимость в таких системах на реактивном бомбардировщике обусловливалась и тем, что из-за особенностей отложения льда на передних кромках его сравнительно тонких крыла, стабилизатора и киля это явление оказалось значительно более опасным, чем обледенение толстых крыльев менее скоростных машин. Создание эффективной ПОС было очень сложной задачей для конструкторов самолетов с поршневыми моторами. Применение на Ил-28 турбореактивных двигателей значительно упростило получение большого количества горячего воздуха и позволило быстро спроектировать наиболее эффективную в то время воздушно-тепловую ПОС, не имевшую выступающих в поток частей, отличавшуюся высокой надежностью в работе, малым весом и простотой в эксплуатации. В системе использовался горячий воздух, отбираемый от компрессоров двигателей, который направлялся в воздушные каналы по всему размаху передних кромок крыла, стабилизатора и киля. В их концевых обтекателях имелись выходные отверстия, через которые отработанный воздух сбрасывался в атмосферу. Работа системы была автоматизирована и не требовала вмешательства экипажа в процесс регулирования подачи воздуха. При подходе к зоне обледенения или находясь в ней, летчик должен был включить подачу воздуха, а затем только контролировать работу системы по приборам. Включенная ПОС не оказывала заметного влияния на ЛТХ и боевые качества Ил-28, которые оставались стабильными при прохождении самолетом зон тяжелого обледенения любой протяженности. Система обеспечивала защиту от обледенения и в случае полета с одним отказавшим двигателем. Ил-28 оказались единственными в советских ВВС, которые промозглым днем 9 марта 1953 г., в условиях низко нависшей над столицей облачности со снегом и дождем, смогли пролететь на малой высоте над Красной площадью, отдавая последние воинские почести И.В.Сталину.

Основным вооружением Ил-28 являлись бомбы общей массой до 3000 кг. Они размещались в бомбоотсеке, расположенном под центропланом и оборудованном четырьмя кассетными и одним балочным держателями. На кассетные держатели могли подвешиваться бомбы калибра от 50 до 500 кг, а на балочный -весом от 1000 до 3000 кг. В номенклатуру бомбового груза входили фугасные, зажигательные, осколочные, бетонобойные и др. боеприпасы, а позже и ядерные "специзделия".

Управление сбросом бомб осуществлял штурман с помощью оптического прицела ОПБ-5, который позволял производить автоматическое прицеливание при бомбометании с горизонтального полета по подвижным и неподвижным целям. Прицел производил вычисление и отсчет углов прицеливания, наклона плоскости визирования, а в нужный момент автоматически включал цепь электросбрасывателя бомб. Для того, чтобы исключить влияние колебаний самолета на точность бомбометания, оптическая система прицела стабилизировалась с помощью гироскопа. Прицел имел связь с автопилотом и позволял штурману при прицеливании управлять маневром самолета по курсу без участия пилота. В сложных метеорологических условиях вне видимости земли ориентировка, поиск, опознавание и поражение наземных целей осуществлялись с помощью радиолокационного прицела ПСБН (прибор "слепого" и ночного бомбометания). На опытной машине он устанавливался в хвостовой части фюзеляжа перед кабиной кормового стрелка и закрывался обтекателем, не выступавшим из теоретических обводов нижней части фюзеляжа. Кроме того, эффективность боевого использования Ил-28 обеспечивалась установкой на нем новейшего в то время комплекта аэронавигационного и радиотехнического оборудования: автопилота АП-5, радиокомпаса АРК-5, радиовысотомеров больших и малых высот, систем "слепого" захода на посадку ОСП-48, а затем СП-50, ответчика госопознавания, командной и связной радиостанций.
