Силовая установка. Два газотурбинных двигателя ГТД-ЗФ мощностью по 900 л.с. (671 кВт), передающих крутящий момент к НВ через один общий четырехступенчатый редуктор РВ-ЗФ (с 1972 г. - ПГД-ЗМ по 1000л.с. (746 кВт) и РВ-ЗМ). Двигатель выполнен по двухвальной схеме с семиступенчатым осецентробежным компрессором, двухступенчатой турбиной компрессора и одноступенчатой свободной турбиной.

Топливная система включает: восемь мягких баков под полом грузовой кабины, подкачивающие насосы, насосы-регуляторы, автоматы запуска и разгона, др. узлы и агрегаты. Запас топлива у Ка-25ПЛ - 1105 кг, у Ка-25Ц - 1705 кг. Баки объединены в 4 группы по 2 шт. Возможна заправка по отдельности и централизованно. Возможна установка двух подвесных баков по бортам по 200 л.

На вертолете имеются три автономные маслосистемы, обеспечивающие смазку деталей двигателей и редуктора. Маслорадиаторы объединены в один блок, расположенный в задней части мотогондолы, и снабжены единым вентилятором.

Гидросистема служит для управления несущими винтами с помощью гидроусилителей. Состоит из автономной рулевой системы АРС-10Б и аварийной системы питания АСП-10В. АРС-10Б обеспечивает работу четырех гидроусилителей: управления общим шагом НВ, путевого, продольного и поперечного управления.

Пилотажно-навигационное оборудование: указатели скорости УС-250, высотомеры ВД-10, датчик высоты ДВ-15М штурмана, вариометр ВАР-30-МК, авиагоризонты АГК-47ВК, курсовая система КС-ЗБ, магнитный компас КИ-13, часы АЧС-1, термометр наружного воздуха ТНВ-45, бароспидограф К2-715, указатель параметров висения системы УПВ-2, центральная гировертикаль ЦГВ-5.

Автопилот представляет собой четырехканальную систему автоматического регулирования с жесткой обратной связью. Решает задачи: при снятых усилиях с ручки и педалей стабилизирует углы курса, крена и тангажа; при вмешательстве летчика в управление автоматически демпфирует угловые колебания вертолета по курсу, крену и тангажу; при включенном канале высоты стабилизирует барометрическую высоту полета; выполняет ряд задач по боевому применению. Автопилот включается перед полетом после запуска двигателей и выключается после посадки.

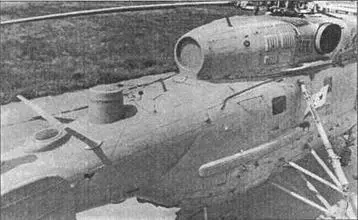

Ка-25ПЛ поздних серий. Хорошо видны обтекатели антенн радиокомпаса и СПАРУ-55

Противолодочная торпеда АТ-1М (учебная)

РГБ-НМ “Чинара”.

Кассетный держатель КД1-25"Ч” на 18 РГБ-НМ “Чинара”

Радиосвязное оборудование: связная КВ-радиостанция Р-842 “Проспект”; командная УКВ-радиостанция Р-860 “Перо", аварийная УКВ радиостанция Р-855у “Прибой-1”; переговорное устройство СПУ-7, магнитофон самолетный МС-61.

Радионавигационное оборудование: автоматический радиокомпас АРК-9; радиовысотомер малых высот РВ-3.

Электросистема. Источники постоянного тока: 2 стартер-генератора СТГ-6М и 2 аккумуляторные батареи 15 СЦС-45А. Источники переменного тока: генератор СГС-40У, в аварийной ситуации - преобразователь ПТ-1000ЦС.

Фотооборудование: аэрофотоаппарат А-39, установлен в хвостовой балке.

Средства спасения экипажа. В чашках кресел уложены парашюты С-4Б с аварийным запасом НАЗ-7 и надувной лодкой МЛАС-1-ОБ. Полеты над морем экипаж выполняет в специальных спасательных костюмах МСК-3 (МСК-ЗМ).

Вооружение. Электрическая самонаводящаяся противолодочная торпеда АТ-1 (позднее АТ-1 М). Предназначается для поражения ПЛ, движущихся на скорости до 25 узлов на глубинах от 20 до 200 м. Длина - 3,93 м (с вертолетной системой сбрасывания - 4,01 м), калибр - 450 мм, масса - 550 кг (масса ВВ 70 кг). После приводнения торпеда начинает левую циркуляцию, выполняя акустический поиск цели по шумам и наводясь на их источник. При подходе к ПЛ на 5-6 м срабатывает неконтактный взрыватель. При потере цели начинается повторный поиск, а если цель остается необнаруженной в течение 9-10 мин - следует самоликвидация.

Глубинные бомбы трех типов: ПЛАБ-250-120 (калибр - 250 кг, масса - 120 кг) с ударным и гидроакустическим неконтактным взрывателем; ПЛАБ-50-64 (в кассетах по 5 бомб) с неконтактным либо ударным взрывателем и ПЛАБ-МК (в кассетах ДЯ-53 по 25 шт., сбрасывались сериями по 5, 10, 15 бомб) массой 7,45 кг (ВВ - 0,74 кг). Глубина применения всех бомб - до 300 м.

ОМАБ - ориентирно-маркерные авиабомбы: дневные ОМАБ-25-12Д (масса 11,4 кг) и ночные ОМАБ-25-8Н (масса 8,6 кг). Длина и диаметр обеих соответственно по 0,87 и 0,14 м. Бомбы подвешивались на передних боковых внешних держателях (по две на каждом).

Общая масса боевой нагрузки составляет 1,1т.

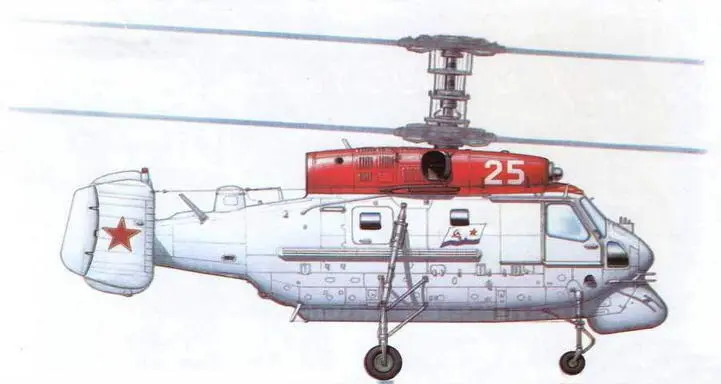

Ка-25ПС, авиагруппа ТАКР “Минск”, лето 1979 г.

Ка-25Ц 555-го противолодочного вертолетного полка ВМС Украины. Очаков, август 1996 г.

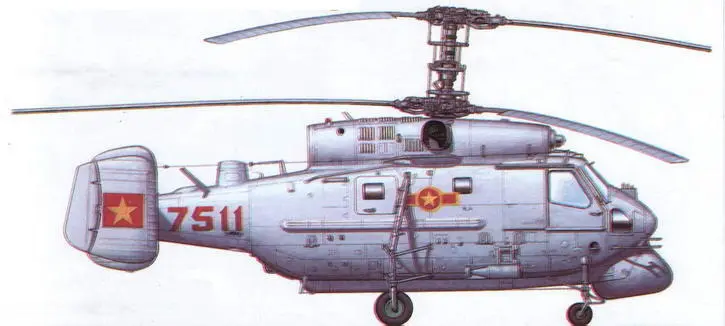

Ка-25ПЛ Вооруженных сил СРВ, конец 70-х гг.

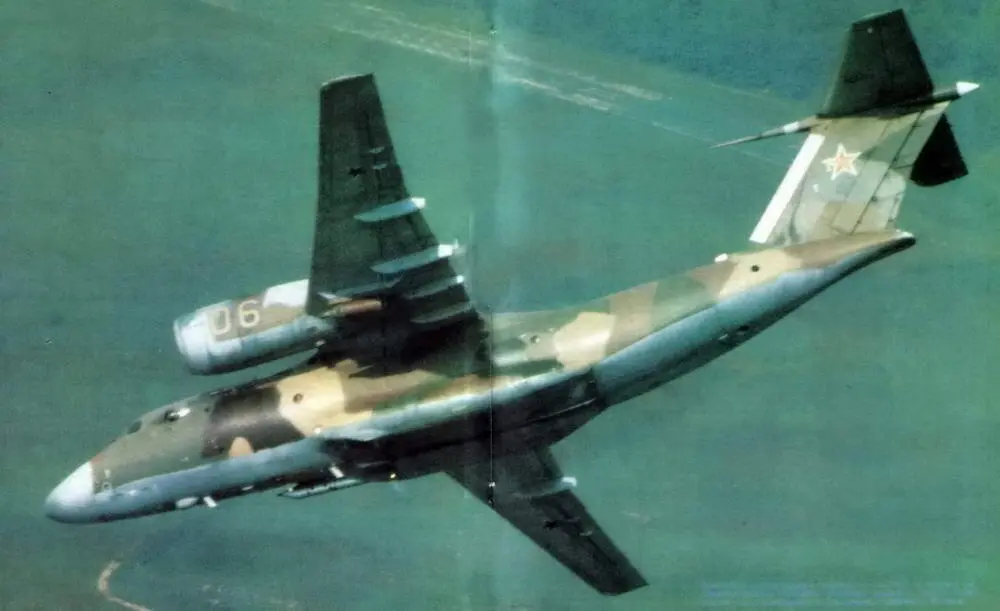

Прототип патрульного самолета Ан-72П в одном из испытательных полетов. Сегодня машины такого типа состоят на вооружении погранвойск Украины и России
