Авиация и Время 1996 № 6 (20)

Кроме противолодочной борьбы, перед перспективным вертолетом стояла и другая задача. Дело в том, что по крылатым ракетам (КР) корабельного базирования СССР в 50-е гг. резко опередил США. Например, крейсеры проекта 58[*** Строились как эсминцы УРО. 29.09.1962 г. волевым решением Н. С.Хрущева переклассифицированы в крейсеры с присвоением названий: Тоозный" (в составе флота с 1962г.), “Адмирал Фокин" (1964 г.), “Варяг", “Адмирал Головко" (оба с 1965 г.).] имели на вооружении 8 пусковых установок (ПУ) КР типа П-35 с дальностью стрельбы 200 км. При этом корабельные РЛС из-за кривизны поверхности “шарика” могли наблюдать цели только в пределах прямой видимости - 30-40 км. Загоризонтное целеуказание можно было обеспечить, либо подняв антенны на несколько сот метров, либо вынеся вперед на сотню-другую километров. И с тем, и с другим наиболее успешно мог справиться вертолет.

Вертолет на борту обещал решение и ряда более утилитарных задач: разведки, связи, транспортировки грузов, поисково-спасательных операций, “адмиральского такси" и прочая, прочая...

Исходя из вышеназванных причин, в рамках комплексной научно-исследовательской работы (НИР) “Вяз” в 1958-60 гг. ВВС совместно со штабом авиации ВМФ разработали общие тактико-технические требования к вертолету корабельного базирования, его системам, оборудованию и вооружению. I I I на бортовую аппаратуру были уточнены в НИР “Можжевельник” (1959-61 гг.) и “Пегас” (1961- 64 гг.). Техническое задание (ТЗ) на морской вертолет оформлялось ВВС по согласованию с ВМФ. Иначе и быть не могло, так как в 1949-50 гг. все исследовательские организации авиации ВМФ были переданы ВВС (принцип Геринга: “Все, что летает, - мое!”). Посему аппарат имел сразу двух “крестных отцов”, и на всех документах значилось: “Утверждаю” - маршал авиации Вершинин, “Согласовано” - адмирал флота Горшков.

Согласно основным требованиям ТЗ, вертолет должен был выполнять функции противолодочного, целеуказателя, поисково-спасательного и учебного, иметь соосную схему несущих винтов (НВ), два газотурбинных двигателя, устройство поддержания на плаву в случае вынужденной посадки, экипаж из двух человек, а в составе оборудования - РЛС и опускаемую ГАС.

ОКБ, возглавляемое Николаем Ильичем Камовым, которому было поручено воплощать ТЗ в жизнь, уже имело опыт адаптации вертолетов к корабельным условиям (Ка-10 в 1952 г. и Ка-15 в 1955 г.). Хотя дебют и не был вполне удачным, заказчиков привлекали преимущества выбранной конструкторами соосной схемы НВ. Прежде всего, она обещала минимальные габариты машины (что чрезвычайно важно в стесненных условиях корабля), устойчивость на взлете и посадке, более рациональное использование мощности двигателей[* Два винта, вращающиеся в разные стороны на одной оси, взаимно уравновешивают реактивные моменты друг друга, и нет необходимости отбирать до 10% мощности на рулевой винт.], да и более простую технику пилотирования. Однако такая схема имела и ряд недостатков: сложность конструкции трансмиссии и системы управления, снижение к.п.д. НВ из-за их взаимного влияния, опасность схлестывания лопастей. Поэтому винты пришлось значительно разнести по высоте, а вместо обычной втулки применить весьма сложную и громоздкую колонку НВ. Это изрядно увеличило лобовое сопротивление, но для противолодочника, до 30% полетного времени проводящего в режиме висения, было вполне терпимо.

Ведущим конструктором темы был назначен Ю.А.Лазаренко, а сам вертолет получил “внутрифирменное” обозначение “изделие Д". После изучения возможностей отечественной радиопромышленности образца 1958 г. стало ясно, что при полном комплекте целевой аппаратуры вертолет своей массой утопит даже крейсер. Поэтому решено было ряд функций разделить. Так появились два основных варианта машины: “ДБ” - противолодочник и “ДЦ" - целеуказатель. Оба варианта имели практически одинаковую конструкцию и различались составом оборудования.

Базовые параметры фюзеляжа вертолета были выбраны, исходя из габаритов антенны РЛС “Инициатива-2К” и разрабатываемой торпеды АТ-1. После “наращивания" вокруг них фюзеляжа, оперения, двигателей машина обещала быть достаточно компактной для размещения не только на авианесущих, но и на обычных (ЭМ, БПК) кораблях ПЛО, хотя и несколько высоковатой.

Цельнометаллический фюзеляж полумонококовой конструкции состоял из двух частей. Основу конструкции передней части образовывали две мощные, идущие по всей длине силовые балки. Между ними располагался бомбоотсек, а по бокам - контейнеры топливных баков, по четыре на каждый борт. Перед бомбоотсеком размещалась РЛС, за ним - опускаемая ГАС, над ним - грузовой отсек, плотно “упакованный” спецоборудованием. У варианта “ДЦ” бомбоотсек отсутствовал, на его месте размещались дополнительные топливные баки. На задней части фюзеляжа (хвостовой балке) крепилось весьма развитое хвостовое оперение (стабилизатор, верхний и нижний кили, две шайбы с рулями поворота), необходимое для парирования характерной для вертолетов соосной схемы пониженной путевой и продольной устойчивости.

Два газотурбинных двигателя ГТД-3 конструкции ОКБ В.А.Глушпнкова располагались над фюзеляжем. Поскольку высота вертолета при этом превысила допустимый для транспортировки габарит, конструкторы поступили достаточно остроумно: оба ГТД вместе с редуктором, колонкой НВ, вентилятором, масляной и гидросистемами, топливной автоматикой, системой управления НВ с гидроусилителем, а также противопожарной системой объединили в общий модуль мотогондолы. Этот модуль делался съемным: пристыковка его занимала 2,5-3,5 ч, а демонтаж - 1-1,5 ч. Такой конструкторский ход не только позволил перевозить вертолет по железной дороге и самолетами ВТА, но и упростил обслуживание, а также облегчил создание различных модификаций.

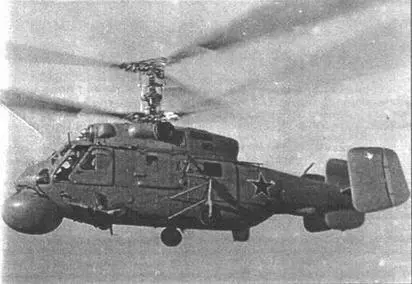

Первый летный прототип вертолета "Д" на воздушном параде в Тушино. 9 июля 1961 г.

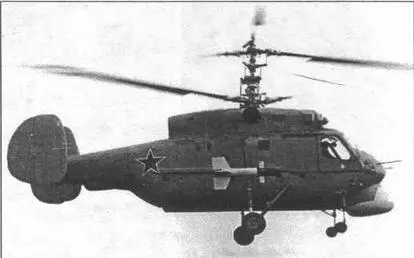

Прототип "ДЦ" на испытаниях в Североморске

Во время испытаний балонетов

В мае 1960 г. макетная комиссия утвердила макет вертолета, после чего началась постройка опытной серии. К апрелю 1961 г. два экземпляра были готовы. Первый из них, так называемый “ресурсный", пилотируемый Д.Ефремовым, совершил 26 апреля 1961 г. несколько подлетов на высоту 2-3 м, после чего был переведен на специальную огражденную площадку. Там “на коротком поводке” (привязанный тросами) он стал вырабатывать ресурс до разрушения.
