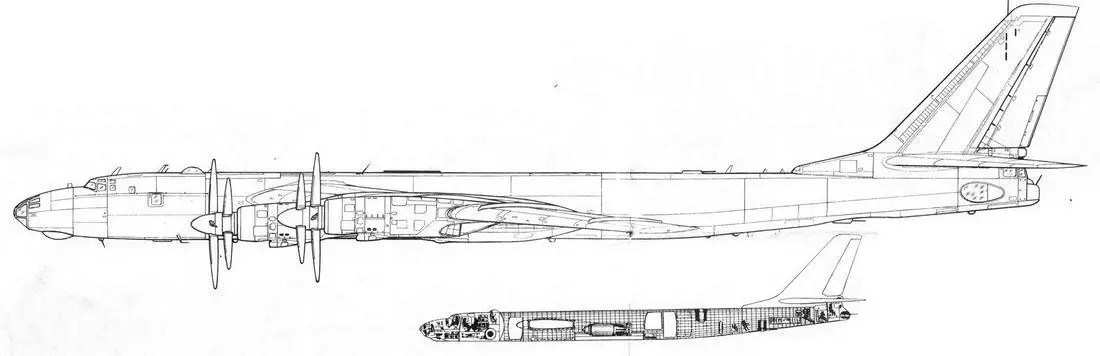

По вооружению. Самолет-носитель Ту-95КМ является частью авиационно-ракетного комплекса Ту-95К-20, куда входят также система наведения К-20 и крылатый самолет-снаряд Х-20М.

Система наведения К-20 состоит из РЛС “ЯД”, установленной на самолете-носителе, РЛС “ЯР” и автопилота “ЯК", установленных на самолете-снаряде, и предназначена для обнаружения и сопровождения цели, а также для наведения Х-20М на цель. Система К-20 наводит самолет-снаряд на цель методом трехточечного управления в горизонтальной плоскости при помощи команд, передаваемых с самолета-носителя. Атака проходит в следующей последовательности: Ту-95КМ с Х-20М на борту следует в направлении цели, на рубеже пуска производится запуск двигателя Х-20М, проверка его бортового оборудования и пуск. Затем по командам программного механизма автопилота “ЯК" Х-20М производит просадку на 400-700 м для безопасности самолета-носителя и через 40 с начинает набор высоты. На высоте 15000 м Х-20М переходит в горизонтальный голет по направлению к цели. На дальности до цели около 16 км по команде аппаратуры “ЯР" ракета Х-20М начинает пикировать на цель и поражает ее.

Крылатый самолет-снаряд Х-20М представляет собой цельнометаллический моноплан со свободнонесущим стреловидным крылом и оперением, с центральным воздухозаборником и турбореактивным двигателем типа АЛ-7Ф (АЛ-7ФК) с форсажной камерой. В фюзеляже расположены элементы системы наведения, боевая часть (обычная или ядерная), двигатель и топливные баки. Полетная масса Х-20М достигает 11600-11800 кг (пустого - 5878 кг), размах крыла - 9,03 м, длина без ПВД - 14,6 м (с ПВД - 15,415 м), высота - 3,015 м, максимальный диаметр фюзеляжа - 1,805 м.

Ту-95КМ оборудован устройствами создания пассивных помех АСО-2Б. Они установлены в двух кассетных держателях КДС-16-28 в районе шп. 62 и 63.

По конструкции планера. В носовой части фюзеляжа организован негерметичный отсек, где расположены антенны и блоки РЛС “ЯД" (сверху под радиопрозрачным обтекателем - антенна наведения, снизу - антенна обнаружения и сопровождения цели). Между шп. 21 и 23 в нижней части фюзеляжа установлен убирающийся в фюзеляж обтекатель Х-20М. От шп. 23 начинается грузоотсек, окантованный с боков бимсами, связанными сводом, который замыкает силовой контур нижней части фюзеляжа. В грузоотсеке размещен балочный держатель БД-206 для подвески Х-20М в полуутспленном положении.

При отсутствии последнего грузоотсек закрывается створками. При подвешивании Х-20М створки поднимаются внутрь грузоотсека. При пуске балочный держатель опускает самолет-снаряд на 950 мм, после чего запускается его двигатель и производится отцепка.

По топливной системе. Ту-95КМ оборудован централизованной системой заправки на земле и в воздухе, аналогичной примененной на Ту-95МР. Для запуска двигателя Х-20М в районе шп. 45-51 имеется дополнительный топливный бак на 500 кг топлива.

По электрооборудованию. Для питания аппаратуры “ЯД* ввели дополнительный преобразователь однофазного переменного тока ПО-4500, а также установили преобразователи трехфазного тока ПТ-500Ц, ПТ-1000ЦС (ПТ-1500Ц) вместо менее мощных ПТ-70 и ПТ-125.

По радиооборудованию. Радиосвяэное оборудование практически осталось прежним, за исключением установки новой радиостанции Р-832М. В состав радионавигационного оборудования ввели радиовысотомер РВ-17 вместо РВ-25 и автоматический радиокомпас АРК-У2. Радиотехническая аппаратура отличается от аналогичной аппаратуры Ту-95М установкой радиолокационной станции “ЯД", заменой прицельной станции ПРС-1 “Аргон" на ПРС-4, заменой станции оповещения об облучении СПО-2 (“Сирена-2") на СПО-3 (“Сирена-3"), заменой аппаратуры радиопротиводействия СПС-2 на СПС-3 и установкой разведывательной системы “Ромб-4* по аналогии с Ту-95МР.

По навигационному оборудованию. На Ту-95КМ для полуавтоматического управления установлены пилотажно-навигационная система “Путь-1 Б“, автоматическое навигационное устройство АНУ-1А и курсовая система КС-6Д.

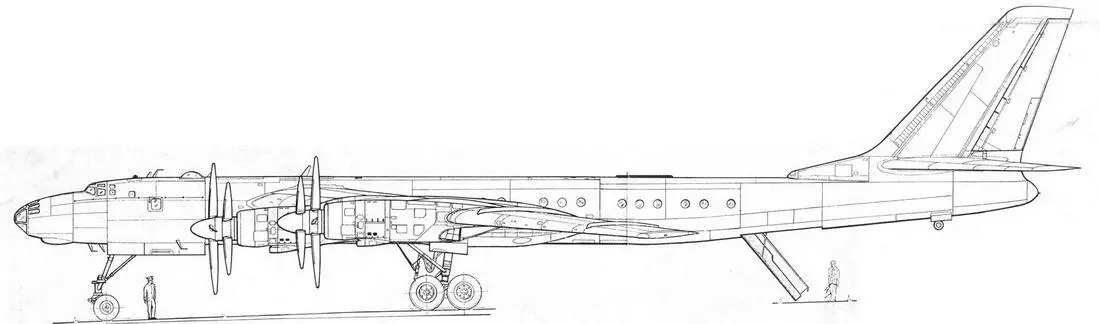

Ту-95

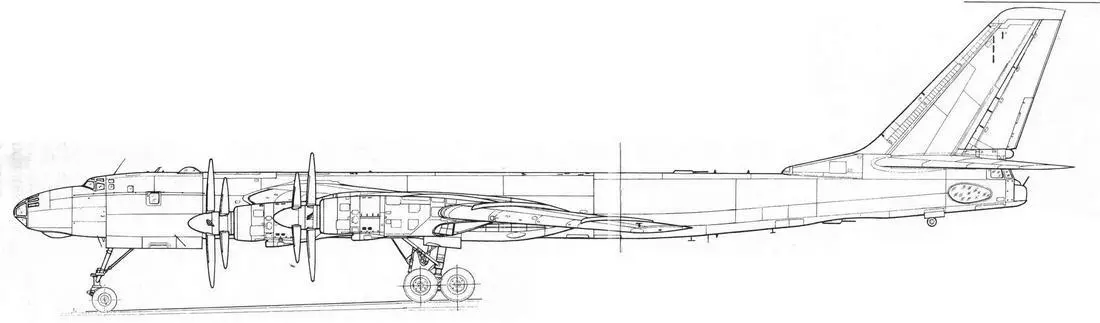

Ту-95М

Ту-116

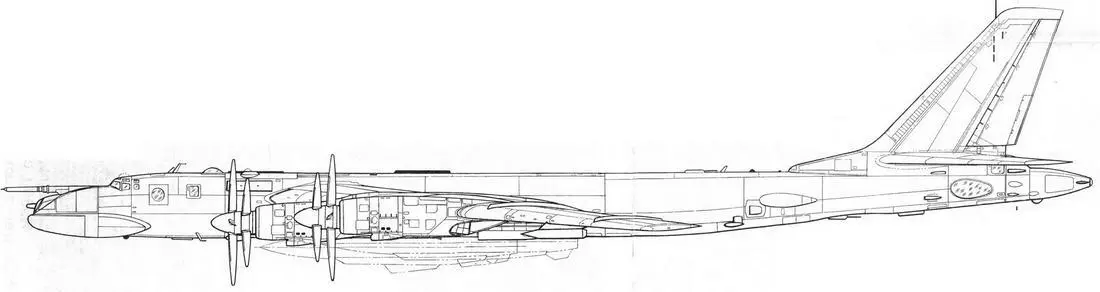

Ту-95КД

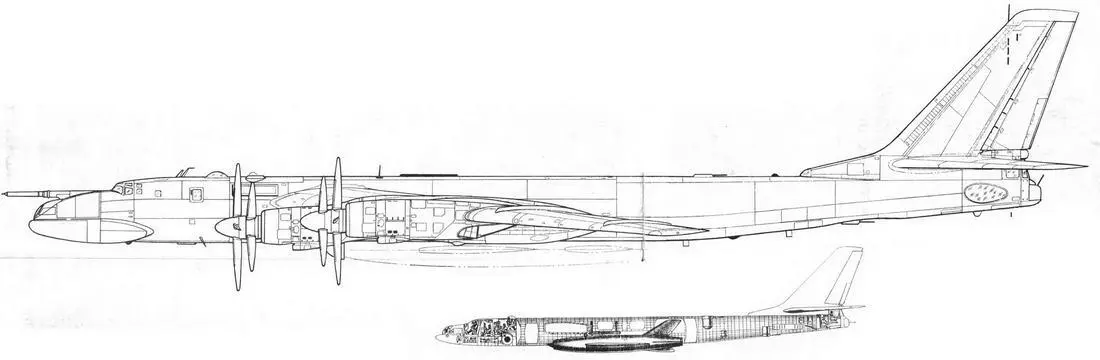

Ту-95К-22

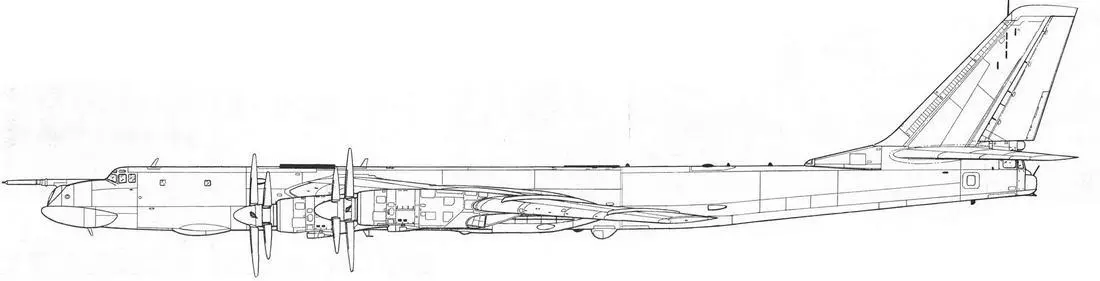

Ту-95МС (прототип)

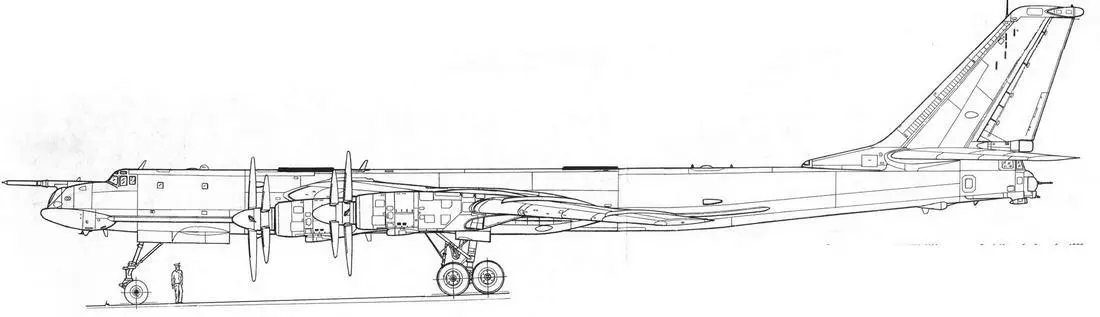

Ту-95МС

Ту-95 (Ту-95М) представляет собой цельнометаллический моноплан со стреловидными крылом и оперением и убирающимся шасси. Основными материалами планера самолета являются алюминиевые сплавы Д16 и В95, стали ЗОХГСА и ЗОХГСНА (силовые узлы, стыковочные и крепежные детали), а также магниевые литейные сплавы М/15-Т4.

Экипаж бомбардировщика состоит из 8 человек: командира, помощника командира, штурмана, штурмана-оператора, бортинженера, стрелка-радиста (размещены в носовой гермокабине), а также кормового стрелка и командира огневых установок (в кормовой гермокабине). На некоторых машинах был девятый член экипажа - офицер по радиопротиводействию.

Фюзеляж - круглого поперечного сечения с гладкой работающей обшивкой, набором шпангоутов и стрингеров. Крепление обшивки - потайными заклепками, швы выполнены встык. В конструкцию фюзеляжа входит ряд силовых элементов, увеличивающих его прочность и жесткость в зоне грузового отсека, у входных люков и в местам крепления передней ноги шасси. Технологические разъемы делят фюзеляж на следующие части: передний фонарь Ф-1, носовую герметичную кабину Ф-2(шп. 1 -13), среднюю негерметичную часть Ф-3 (шп. 13а - 49), хвостовую негерметичную часть Ф-4 (шп. 50 - 87), кормовую герметичную кабину Ф-5 (шп. 87 - кормовая пушечная установка), обтекатель кормовой пушечной установки.

В нижней части Ф-2 под полом штурмана установлена закрытая обтекателем антенна радиолокационного прицела РБП-4, а между шп. 6 и 13 организован отсек передней опоры шасси, через который экипаж входит в самолет. В полу кабины имеется люк, оборудованный механизмом аварийного открытия с помощью сжатого воздуха (приводится в действие одновременно с экстренным выпуском передней опоры шасси) и устройством, сбрасывающим избыточное давление в кабине. Для облегчения аварийного покидания самолета в кабине установлен подвижный пол. Нижнее лобовое стекло передней кабины и два стекла фонаря летчиков - триплексные с электрообогревом, остальные - из оргстекла. У рабочих мест бортинженера и штурмана-оператора на бортах имеются о сна, являющиеся одновременно люками для аварийного покидания кабины при невозможности спасения через входной люк. В верхней части кабины вблизи шп. 13 находится блистер стрелка-радиста.
