Радиосвязное оборудование предназначено для связи с землей и внутри вертолета. Состоит из УКВ-радиостанций Р-860-1 и Р-863, KB-радиостанции “Карат-М24”, а также УКВ-радиостанции Р-828 “Эвкалипт-М24", служащей для связи с наземными войсками и экипажами бронетехники. Внутренняя связь поддерживается с помощью устройства СПУ-8. Летчики имеют индивидуальные поисково-спасательные радиостанции Р-855УМ.

Пилотажно-навигационное оборудование позволяет выполнять полеты по приборам Днем, ночью и в сложных метеоусловиях. Включает в себя: доплеровский измеритель скорости и сноса ДИСС-15Д, радиокомпасы АРК-15М, АРК-У2 с приемником Р-852 и радиовысотомер РВ-5. Кабина пилота оснащена необходимым составом приборов (указатель скорости УС-450К, высотомер ВД-10К, вариометр ВАР-ЗОМК, компас К-13К, часы АЧС-1, авиагоризонт ПКП-72М, указатель крена и тгнгажа УКТ-2, индикатор курса РМИ-2).

Специальное оборудование состоит из идентификатора “свой-чужой" СРО-2, индикатора облучения РЛС С-ЗМ “Сирена" (либо Л-006 “Береза"), речевого информатора РИ-65 и устройств создания помех ракетам с ИК-головкой наведения: Л-166 3-11Е, монтируемого сверху на средней части фюзеляжа за отсеком ВСУ, и блоков АСО-2В, размещаемых либо на килевой 5алке, либо на бортах средней части фюзеляжа за крылом.

Вооружение вертолета состоит из встроенного и подвесного. К первому относится система СПСВ-24, основой которой является четырехствольный 12,7-мм пулемет ЯКБ-12,7 (9jA-624) скорострельностью 4000-5000 выстр./мин с боезапасом 1470 патронов. Он крепится на дистанционно управляемой установке УСПУ-24, позволяющей вести огонь под углом ±60º в горизонтальной плоскости, 20º вверх и 40º вниз. Пулеметом управляет оператор с помощью прицельной станции КПС-53АВ с коллиматорным прицелом КС-53. На рукоятках перемещения прицела расположены дублирующие друг друга гашетки пулемета. Одновременно КС-53 может использоваться для бомбометания.

Подвесное вооружение подразделяется на неуправляемое и управляемое. К неуправляемому относятся: НАР С-8А/Б/М/МКО калибром 80 мм, размещаемые в блоках Б-8В20А по 20 ракет в каждом; С-5КО, С-5КП и С-5МО калибром 57 мм, размещаемые в блоках УБ-32А-73 по 32 ракеты в каждом. Стрельбу НАР ведет летчик с помощью коллиматорного прицела АСП-17В, который может использоваться для бомбометания и стрельбы из пулемета при фиксации его по оси вертолета. При помощи аппаратуры ПУС 36-71 стрельба НАР производится залпами по 4, 8 или 16 ракет из каждого блока.

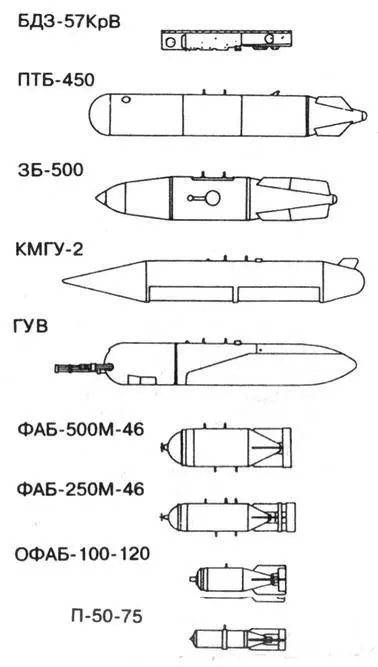

Вертолет может брать до 4 авиабомб калибром по 50, 100 или 250 кг. На внутренних пилонах возможна подвеска двух бомб ФАБ-500 или зажигательных баков ЗБ-500, либо контейнеров КМГУ-2 с кассетными боеприпасами. Возможна комбинация 5омб и блоков НАР (при этом НАР - только на внутренних пилонах).

Возможна подвеска на внутренние пилоны двух контейнеров УПК-23-250, а также гондол универсальных вертолетных (ГУВ) 9-А-669 с гранатометом 213П-А либо с двумя 7,62-мм пулеметами ГШГ-7,62 (9-А-662) и одним 12,7-мм пулеметом ЯКБ-12,7. Огонь ведет пилот, используя коллиматорныи прицел.

Управляемым ракетным оружием являются до 8 ПТУР ЭМ 114 противотанкового комплекса 9К113 “Штурм". Они размещаются на пусковых устройствах, установленных попарно под каждой законцовкой крыла, а также на внешних пилонах. Стрельба производится с помощью прицельного оптического комплекса “Радуга-Ш” и командной радиолинии управления в полуавтоматическом режиме. Окуляр прицела ПТУР располагается на правом борту кабины летчика-оператора. Дальность пуска 9М114 - 5000 м, скорость полета - 350-400 м/с, масса ракеты - 31,8 кг, боевой части - 6 кг.

* С ПЗУ - 8600 кг.

Основные особенности Ми-35МЗ

1) Очки ночного видения ОНВ-2 для пилота и оператора

2) Двигатели ТВЗ-117ВМА

3) Новый несущий винт и элементы ротора

4) Крестообразный рулевой винт

5) Станция защиты от УР с ИК-наведением “Мак-УФМ"

6) Блоки аппаратуры ПНК-24 и новое радиооборудование

7) Укороченное крыло, пилоны БД-ЗУВ с встроенными механизмами навески и АПУ-8-4У с ракетами “Атака"

8) Неубираемое шасси

9) Система управления оружием “Тор-24"

10) Пушка ГШ-23В

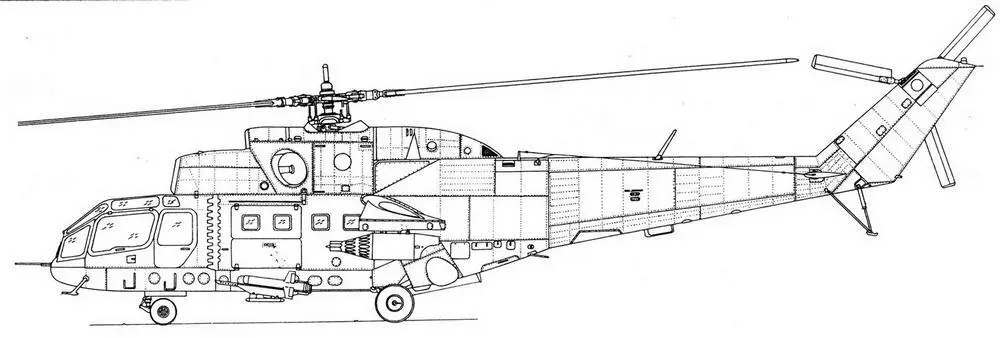

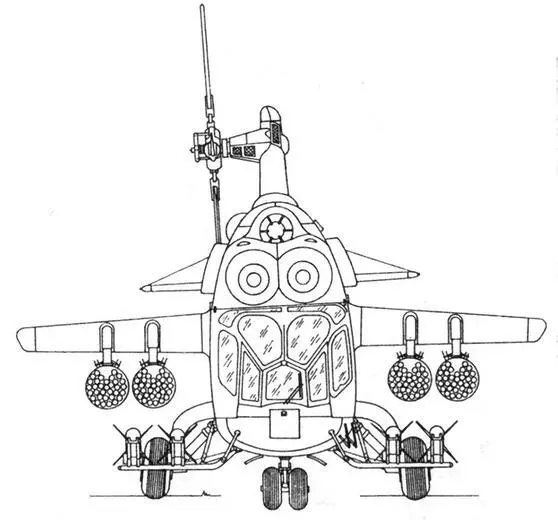

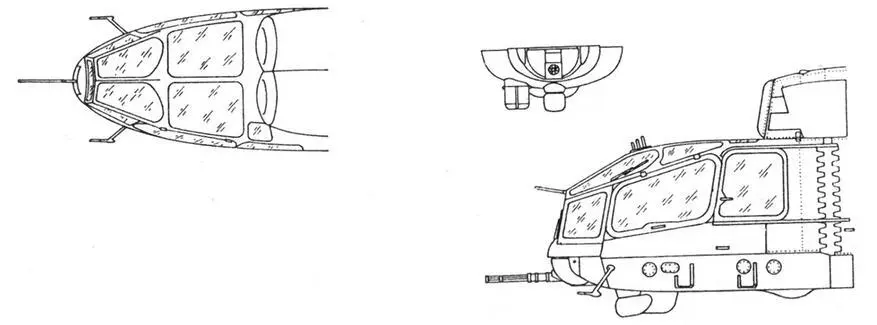

Ми-24

Ми-24

Ми-24Б

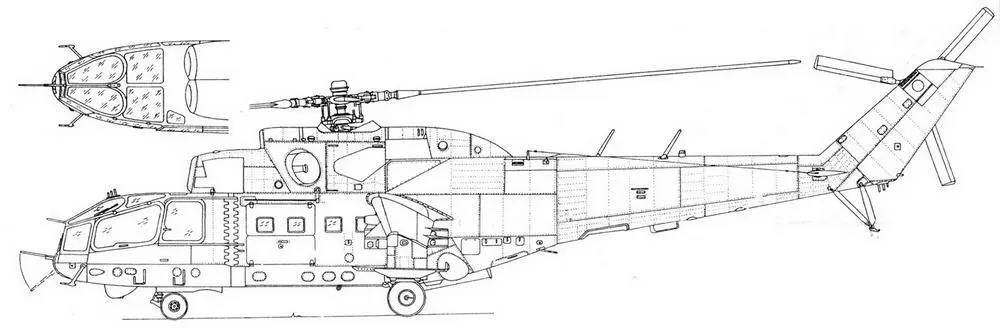

Ми-24А

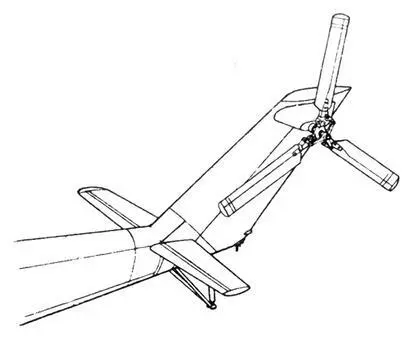

Рулевой винт Ми-24А последних серий

Ми-24У

Ми-24А

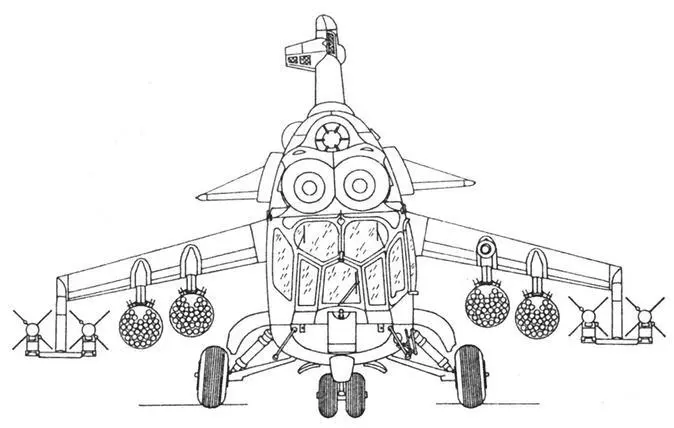

Основной вариант вооружения Ми-24А/Д: ПТУР 9М17П. блоки НУРС УБ-32

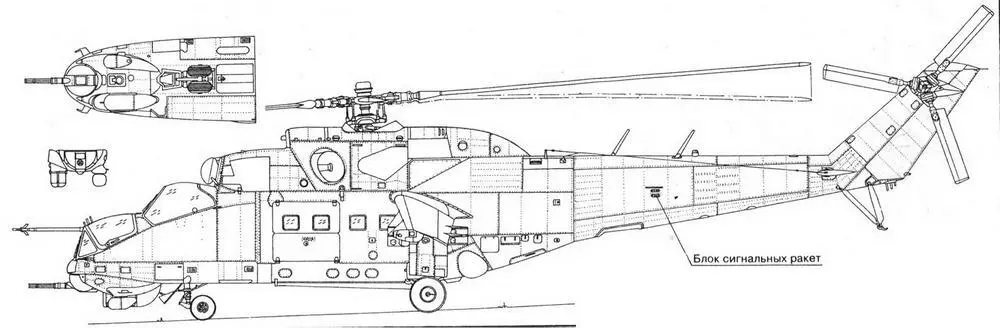

Ми-24Д

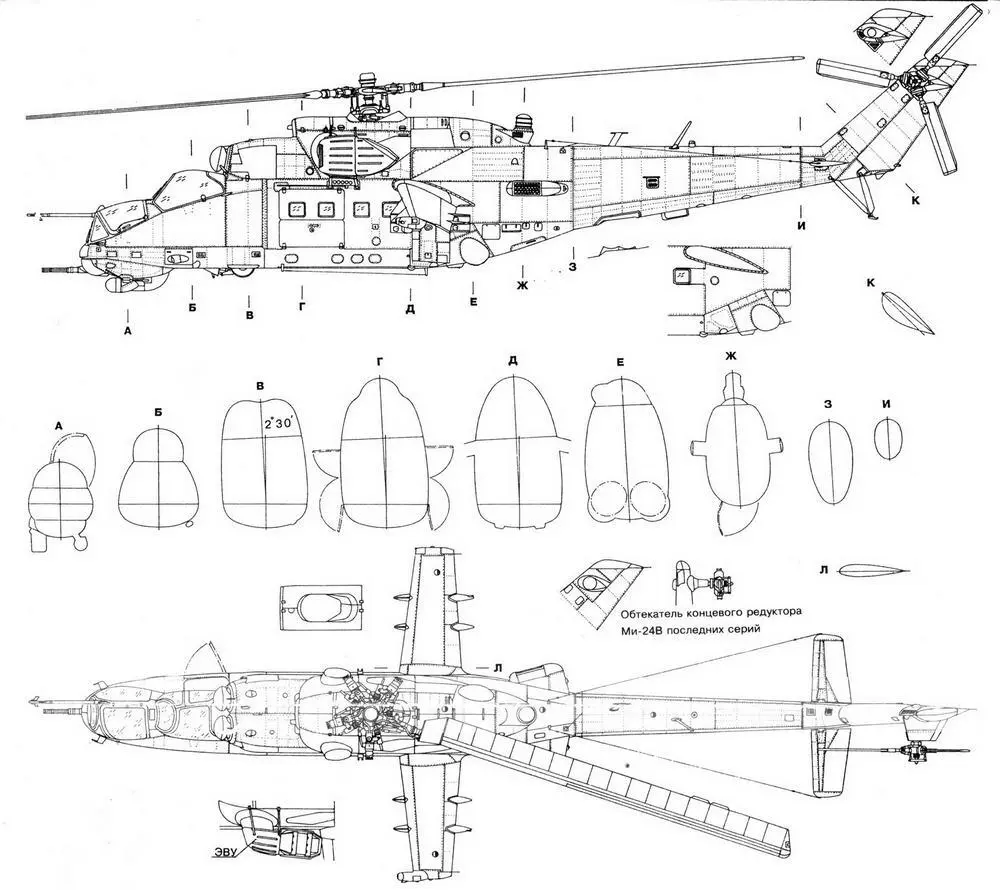

Ми-24В

Ми-24В

Ми-24П

Ми-24К

Ми-24Р
