В ходе испытаний предполагалось «проверить пригодность и безопасность действия головных взрывателей АМ-А и М-50 ракетных снарядов кумулятивного действия РБСК-82 при стрельбе по броне». Планировалось «определить бронепробиваемость РБСК-82 стрельбой по танкам со станка на земле», а также «характеристики устойчивости РБСК-82 на траектории и вероятные отклонения при стрельбе в воздухе с самолета Ил-2 по наземным целям».

Снаряды испытывались в двух вариантах снаряжения ВВ: тротил и сплав 70/30 (тротил с гексогеном). Снаряды с тротилом имели очко под взрыватель АМ-А, а снаряды со сплавом 70/30 — взрыватель М-50. Взрыватели имели капсюль накольного действия типа АПУВ. Ракетная часть РБСК-82 — штатная, от ракетных снарядов М-8, снаряженных пироксилиновым порохом.

Головная часть РБСК-82 состояла из стального цилиндра с толщиной стенок 8 мм. В переднюю часть цилиндра закатывался конус из листового железа. При помощи этого конуса создавалась выемка во взрывчатом веществе, залитым в цилиндр головки снаряда. По центру цилиндра проходила трубка, которая служила «для передачи луча огня от накольного капсюля к капсюлю-детонатору ТАТ-1». Оживальная часть головки изготавливалась из листового железа и закатывалась на переднюю часть цилиндра.

В общей сложности в ходе испытаний было израсходовано 40 штук РБСК-82, из них 18 — стрельбой в воздухе, остальные — на земле. Обстреливались трофейные немецкие танки Pz.III, StuG III и чешский танк Pz.38(t) с усиленным бронированием.

На земле стрельба велась с пусковой установки на 6 снарядов, устанавливаемой на различные дистанции от танков. Прицеливание осуществлялось с помощью простейшего механического прицела.

Стрельба в воздухе велась по танку StuG III с пикирования под углом 30° залпами по 2–4 снаряда в одном заходе. Дистанция стрельбы 200 м. Всего было выполнено три полета. Снаряды показали хорошую устойчивость на траектории полета, но ни одного опадания в танк получить не удалось.

Основные же результаты стрельб сводились к следующему. Ракетный бронебойный снаряд кумулятивного действия РБСК-82, снаряженный сплавом 70/30, «производит разрушения брони 30 мм под любыми углами встречи и с любым взрывателем», а броню толщиной 50 мм «пробивает под прямым углом, но не пробивает под углом встречи 30° (60° к перпендикуляру к поверхности)». Считалось, что этот эффект является следствием запаздывания в срабатывании взрывателя «от рикошета и кумулятивная струя формируется при деформированном конусе». Снаряды РБСК-82 в тротиловом снаряжении пробивали броню толщиной 30 мм лишь под углами встречи не менее 30°, а броню 50 мм — не пробивали ни при каких условиях попадания. Отверстия, получаемые при сквозном пробитии брони, имели диаметр до 35 мм. При этом в большинстве случаев пробитие брони сопровождалось отколом металла вокруг выходного отверстия. Кроме того, как отмечалось в отчете, снаряды «обладают большой фугасной волной, способной разрушить броню до 15 мм при непосредственном попадании или при взрыве на удалении 0,5 м от брони».

Делался вывод, что «РБСК-82 — более эффективен по танкам, чем штатный РС-82». Рассеивание кумулятивного снаряда не отличается от такового для РС-82. Взрыватели АМ-А и М-50 работают безотказно. Основным недостатком является малая вероятность попадания в танк.

Вид места сорванной бортовой брони танка Т-III при попадании в нее РБСК-82

Попадание РБСК-82 в лафет пулемета танка «Прага 38-1» (38t)

Попадание РБСК-82 в башню танка «Прага 38-1»

Попадание РБСК-82 в лобовую броню танка «Артштурм» (Штурмгешуц III)

В заключении отчета по испытаниям начальник стрелково-пушечного отделения полигона инженер-майор Филиппов и ведущий инженер старший техник-лейтенант Губин зафиксировали: «1) Представленные на испытания ракетные снаряды РБСК-82, представляющие собой новый метод бронепробиваемости за счет кумулятивного эффекта, показали удовлетворительные результаты при прямом попадании в танк с наземной установки. 2) Считать целесообразным изготовить опытную партию в 100 шт. и проверить эффективность по цели».

Как следует из документов, в массовое серийное производство такой боеприпас не пошел, надо полагать, по причине отсутствия явного преимущества в боевой эффективности по сравнению с противотанковой авиационной бомбой ПТАБ-1,5–2,5 конструкции ЦКБ-22.

Действительно, поскольку кассеты мелких бомб Ил-2 вмещали до 280 ПТАБ- 2,5–1,5, то обеспечивалась довольно высокая вероятность прямого попадания в танки, даже в рассредоточенных боевых порядках.

Так, при сбрасывании ПТАБ с высоты 200 м с горизонтального полета при скорости полета 340–360 км/ч одна бомба попадала в площадь, равную в среднем 15 м 2 , при этом, в зависимости от бомбовой загрузки, общая область разрывов занимала полосу 15х(260–280) м, что обеспечивало довольно высокую вероятность поражения находящегося в этой полосе танка. Дело в том, что площадь, занимаемая одним танком, составляла величину порядка 20–22 м 2 , а попадание хотя бы одной бомбы в танк было вполне достаточным для вывода его из строя.

Использованы документы и материалы ЦАМО РФ. Все фотографии и схемы публикуются впервые.

Материал подготовил Олег Растренин

Михаил МАСЛОВ

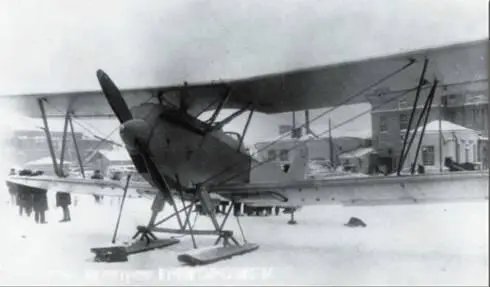

Опытный штурмовик ТШ-2 во время испытаний на лыжном шасси

Бомбардировщик ТБ-5 стал не единственным самолетом, который после успеха ВТ-11 решили спроектировать в ЦКБ ОГПУ. Весной 1930 г. взамен Авиатреста организовали Всесоюзное авиационное объединение (ВАО), которое более централизованно и жестко починялось государственным органам власти. В этот период продолжалось расширение ЦКБ, и, одновременно, появление заданий на целое семейство новых боевых самолетов. Значились среди них и самолеты-штурмовики. Известно о нескольких таких аппаратах, построенных в период 1930–1932 гг. в количестве около десяти экземпляров: ЛШ (легкий штурмовик), ШОН (штурмовик особого назначения), тяжелые штурмовики ТШ-1 и ТШ-2. Упоминание их общим списком вызвано тем обстоятельством, что авторство на них до сих пор просматривается как-то расплывчато. Судя по всему, в отношении самолетов ТШ, так же как и в отношении ВТ-11, главного конструктора пытались не называть. В ОГПУ было не принято устанавливать истинных авторов.
