В качестве экспонатов МТУ находятся в экспозициях Центрального музея Вооруженных Сил (г. Москва) и Военно-исторического музея артиллерии, инженерных войск и войск связи (г. Санкт-Петербург). Как памятник МТУ установлен в п. Николо-Урюпино (на территории бывшего учебного центра Военно-инженерной академии им. В.В. Куйбышева) Московской области. Макет мостоукладчика можно также увидеть на памятнике-стелле в п. Борисово (пригороде г. Калининграда), на месте дислокации бывшего Калининградского высшего военно-инженерного училища им. А. А. Жданова.

2* Танковый мостоукладчик МТУ (МТУ-12) образца 1955 г. выпускался в КНР на базе среднего танка Тип59/аналог советского Т-54).

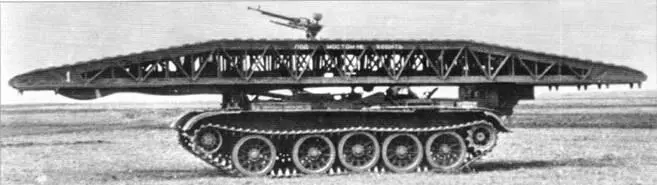

Мостоукладчик МТУ первых серий с установленным на турели моста пулеметом ДШК.

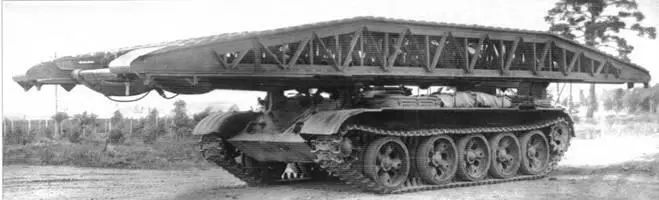

Серийный мостоукладчик МТУ в походном положении.

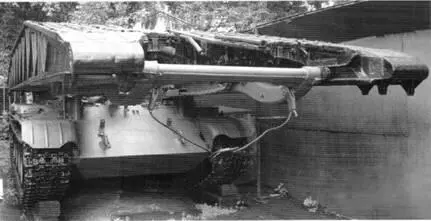

Мостоукладчик МТУ в экспозиции Центрального музея Вооруженных Сил в Москве.

Макет мостоукладчика МТУ на памятнике- стеле в п. Борисово (пригород г. Калининграда) на месте дислокации бывшего Калининградского высшего военно-инженерного училища им. А.А. Жданова.

1. Отчет о гарантийных испытаниях серийного образца мостоукладчика МТУ изготовления 1957 г. — М.: ОКБ ИВ, 1957.-62 с.

2. Краткая инструкция по эксплуатации мостоукладчика. Ч. 2. — Харьков.: Завод им. Малышева. 1958. — 58 с.

3. Сборник нормативов по боевой подготовке сухопутных войск. Кн. 5: Для частей и подразделений инженерных войск.: — М.: ВИ, 1975.-272 с.

4. Руководство по материальной части и эксплуатации танкового мостоукладчика МТУ. — М… Воениздат, 1963 — 214 с.

5. Jane's Military Logistics, 1988. -800p.

Автор выражает благодарность Н.Г. Топилину. В.А Белозерову, Е.А. Шевченко, И.И. Циановой, О В Янбековой. С. В. Малине. Л. И. Приходько за помощь, оказанную при подготовке статьи.

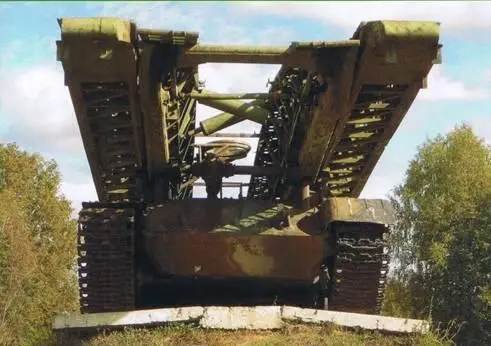

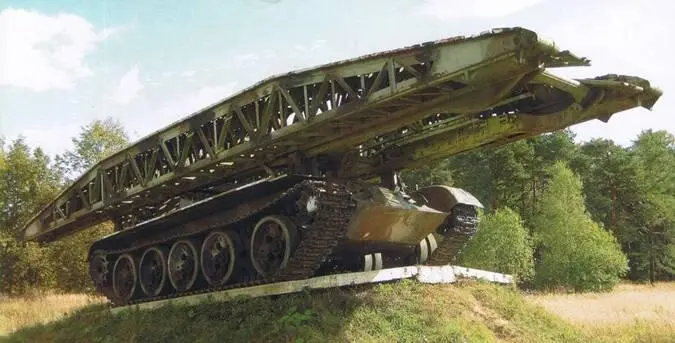

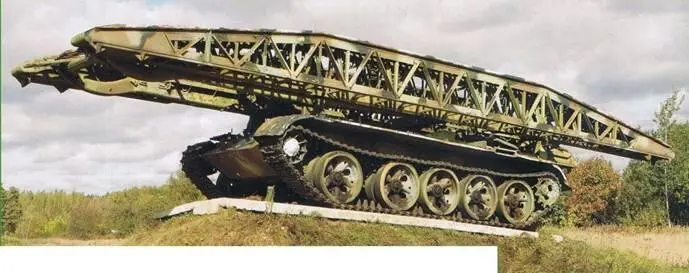

Памятник с мостоукладчиком МТУ. установленный в п. Николо-Урюпино (на территории бывшего учебного центра Военноинженерной академии им. ВВ. Куйбышева) Московской области.

В.Н. Заговеньев, к.т.н., старший научный сотрудник, полковник в отставке

В статье использованы фото из архивов автора. М Павпова и К Янбекова.

В ходе Великой Отечественной войны Инженерный комитет развернул большую работу по переоборудованию под стационарные установки бронебашен трофейных (T-IV, T-V, T-VI) и отечественных танков (КВ, Т-34 и Т-70). Эти работы продолжались и после войны. Исследования проводились в НИИИ на его опытных площадках. На Опытном экспериментальном заводе инженерного вооружения в Нахабино изготовили опытные и серийные образцы переоборудованных отечественных танковых башен.

Экспериментальные исследования включали разработку способов крепления танковых башен к стационарному основанию, проверку прочности крепления при воздействии ударов и взрывов снарядов, а также создание средств вентиляции бронебашен и гильзоотведения в условиях интенсивной стрельбы. В Нахабино на площадке № 4 возвели макет батареи из трех танковых башен (две были вооружены 85-мм и 76-мм орудиями, а одна — пулеметом СГ). Конструкции креплений бронебашен и оснований испытывались на подрыв артиллерийских снарядов калибра до 203 мм включительно.

Что касается вопросов внутреннего оборудования, то их решение оказалось более сложным и длительным. В Нахабино и на ИАПе потребовалось возвести и полностью оборудовать опытные сооружения с башнями КВ и Т-34 и провести ряд испытаний с боевыми стрельбами. В результате были отработаны нормы воздухоподач средств и систем вентиляции. В дальнейшем система внутреннего оборудования была проверена на войсковых испытаниях в одном из укрепленных районов (УР) ЗакВО.

В числе основных типов башен, нашедших практическое применение в УРах в военное и послевоенное время, были бронебашни танков Т-34 и КВ, которые получили после принятия их на вооружение наименование ПТ-Т-34 (1946 г.) и ПТ-КВ (1947 г.) соответственно.

Танковые бронебашни предназначались для вооружения ДФС военного времени, возводившихся в системе противотанковой обороны УР. Проектирование осуществлялось в ЦПИИ СВ. Основными руководителями были инженер С.Ф. Гильберг и Г.А. Мелик-Парсаданов, непосредственное участие в разработке танковых бронебашенных установок приняли А.Ф. Кравцев, И.Н. Касаткин, Н.М. Родионов, В.И. Никонов и другие.

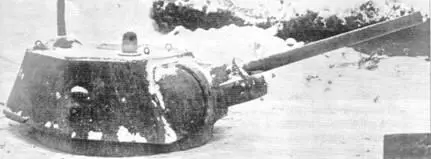

Бронебашенная установка ПТ-Т-34 для ДФС УР была вооружена 76,2-мм танковой пушкой с оптическим телескопическим прицелом ТМФД-7 с 4-кратным увеличением и полем зрения 16'. Она обеспечивала углы обстрела в горизонтальной плоскости 360' и в вертикальной плоскости — +18', -3'. Наблюдение из бронебашни осуществлялось через прицел и перископ ПТ-4-7 двукратного увеличения с полем зрения 26'. Бронебашня гарантировала защиту от прямого попадания 76,2-мм бронебойного снаряда, а само сооружение — от 152-мм осколочно-фугасной гранаты. Боевой расчет (гарнизон) — 5 человек. Вес бронебашни составлял 10 т.

Общий вид опытного ДФС типа ПТ-Т-34 с танковой башней, возведенного на испытательной площадке полигона в п. Нахабино.

Общий вид опытного ДФС типа ПТ-КВ с танковой башней, возведенного на испытательной площадке полигона в п. Нахабино.

Бронебашенная установка ПТ-КВ оснащалась 76,2-мм пушкой обр. 1940 г. (или ЗИС-5), спаренной с пулеметом ДТ, с оптическим телескопическим прицелом ТМФД-7 с 2-кратным увеличением и полем зрения 15'. Установка обеспечивала углы обстрела в горизонтальной плоскости 360' и в вертикальной плоскости — +14', -3'. Наблюдение из бронебашни осуществлялось через прицел и перископ ПТ-4-7 двукратного увеличения с полем зрения 26'. Бронебашня обеспечивала защиту от прямого попадания 76,2-мм бронебойного снаряда, а сооружение — от 152-мм осколочно-фугасной гранаты. Боевой расчет (гарнизон) — 5 человек. Вес бронебашни достигал 13,3 т.
