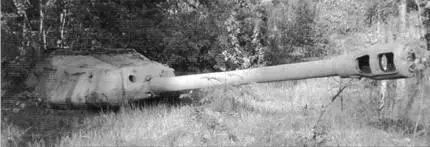

Сооружение с танком ИС-4.

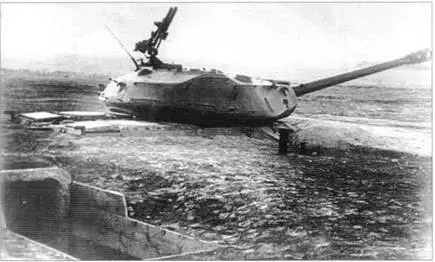

Сооружение типа АДФС с артиллерийской бронебашней ИС-4.

С целью защиты от отравления пороховыми газами на крыше башни монтировался фланец с патрубками для присоединения полумасок ПФС, а для создания подпора в подбашенном помещении предназначался электроручной вентилятор ЭРВ-49 или ФВА 100/50, который запитывался от внешней электросети. Стреляные гильзы предусматривалось удалять в подбашенное помещение через люк.

Строительство сооружений с танковыми башнями и танками велось силами войск. Поставка железобетонных, металлических конструкций производилась промышленными предприятиями строительного округа и силами войск округа, в зависимости от удаления места возведения. Если на материковой части этот вопрос решался относительно просто, то для островной части (Курилы) он был затруднен. Это было вызвано задержкой в исполнении заказа предприятиями, так как они в первую очередь выпускали конструкции для строительства жилья, что приводило к нарушению сроков изготовления и доставки их в порт перегрузки, а с учетом короткого срока навигации — на островную часть к месту возведения, так как конструкции необходимо было перегрузить в зафрахтованное у Морского флота судно в определенный срок. Затем судно приходило в порт рейдовой разгрузки для доставки конструкций на берег. При этом в основном использовались плавсредства войск. Далее конструкции развозились по местам, и производилась их сборка, т. е. строительство. Аналогично осуществлялась доставка строительных материалов и оборудования.

До транспортировки конструкций в район строительства прибывала часть инженерно- саперного батальона для организации полевого городка и приемки грузов, проведения рекогносцировки посадки и привязки возводимых сооружений на местности.

Проще было при доставке танковых башен, — вспоминает начальник проектно-монтажной группы ДВО полковник В.И. Патяка. — Через ВМФ загружался большой десантный корабль, и на нем они доставлялись к месту рейдовой разгрузки. После этого их СДБ «Танкист» доставлял на берег. Это было не простое мероприятие, так как сказывалось волнение моря. Был случай, при перегрузке «Танкист» ударил в поддон башни, и одна башня упала в море, где глубина более 100 м и притом сильное течение. Так, что башня до сих пор находится на дне моря».

По завершению строительства командующий войсками военного округа назначал комиссию по приемке сооружений в эксплуатацию. При этом проводились испытания башен на откат. Осуществлялось по десять гидравлических выстрелов из орудия, проверялся откат и состояние строительных конструкций и др. Затем производилась топографическая привязка каждого сооружения к местности.

Одновременно с возведением сооружений с танковыми башнями было принято решение о применении тяжелых танков ИС-2, ИС-3, Т-10 и др. в качестве НТОТ, сведенных в роту танковых огневых точек. РТОТ располагались, как правило, в глубине обороны, и их построение было, в основном, линейным. Это было вызвано применением РТОТ в качестве артиллерийского дивизиона с учетом огневых возможностей для нанесения сосредоточенного огня.

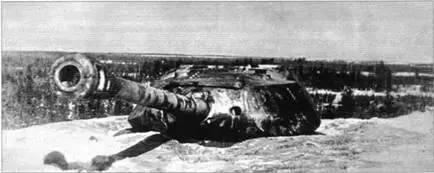

Для оборудования РТОТ использовались танки ИС-2, ИС-3, ИС-4 и Т-10, находящиеся на ходу. Так, на острова Большой Уссурийский и Тарабаров танки пришли своим ходом через реку Амур, а на Курилы их доставляли с помощью десантных кораблей. Установка танков производилась в подготовленные окопы. Затем с них демонтировали всю ходовую часть и двигатель, а освободившийся объем отводили под боеприпасы. Между танками оборудовались погребки для боеприпасов. На материковой части ТВД для этой цели использовали железобетонные элементы сооружений СБК.

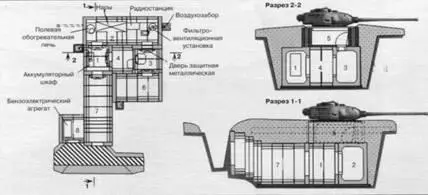

Сооружение УФС-5 (из элементов УЭ) с танковой башней Т-44М (Т-54/55).

I — тамбур; 2 — убежище; 3 — тамбур; 4 — помещение для стреляных гильз; 5 — подбашенное помещение; 6 — снарядная; 7 — вход; 8 — помещение для хранения бензоэлектрического агрегата.

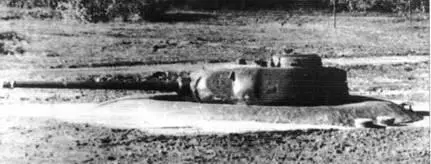

Сборное железобетонное сооружение УФС-5 из унифицированных элементов с танковой башней Т-44М.

Принципиальная схема взвода танковых башен.

Для обеспечения стрельбы ночью проводились испытания систем реактивного запуска осветительных снарядов, которые могли монтироваться на люках танков и фортификационных сооружениях.

В начале 1980-х гг. 15 ЦНИИИ ИФ МО и 1 ПФБ ИВ завершили разработку комплекта унифицированных железобетонных элементов для заблаговременного оборудования районов обороны и полосы прикрытия границы, который был принят на вооружение. В номенклатуру вошли новые типовые сооружения с башнями танков Т-34, Т-44М, Т-54/55 и ИС из унифицированных железобетонных элементов УЭ. В это же время завершилась НИР по модернизации и совершенствованию ДФС УР. В результате для войск были подготовлены рекомендации по модернизации, приспособлению и приведению ДФС УР в боевую готовность.

Новые типовые сооружения с танковой башней и танком были унифицированы по несущей сборной железобетонной конструкции. Они удовлетворяли требованиям по установке и применению всех существующих типов танковых башен и танков, выпускаемых в этот особый период.

Базовым стало считаться сооружение с башней танка Т-55 (Т-44М), которое было разработано для оборудования позиций войск в укрепленных районах и предназначалось для ведения кругового артиллерийского огня при углах возвышения +20' и склонения -5', защиты гарнизона и создания необходимых условий его работы и отдыха. Боекомплект сооружения составлял 180 выстрелов.

Были предложены различные варианты обьемно-планировочных решений сооружения из унифицированных железобетонных элементов с танковой башней для различных физико- географических условий местности. В комплект такого сооружения входили: железобетонные элементы, башня танка Т-55 с подбашенным листом (для каждой танковой башни свой подбашенный лист), электрооборудование, стеллаж на четыре магазин-коробки к пулемету, металлическая защитно-герметическая дверь ДЗГМ-60х130-3, герметические двери ДГМ, люк защитно-герметический ЛЗГ 60-0.5М, подвесные нары, фильтровентиляционный агрегат ФВА-100/50, электроручной вентилятор ЭРВ-49, вентиляционные защитные устройства ВЗУ-100, дроссельная заслонка, полевая обогревательная печь ОПП (МОП-6).
