А.А. Платонов, д.т.н., профессор, Ю.И. Сагун, к.т.н.

Окончание. Начало см. в «ТиВ»№ 3,4/2013 г.

В настоящее время, как и ранее, осветительные артиллерийские снаряды (см. «ТиВ» № 3,4/2013 г.) и минометные мины предназначены, прежде всего, для непрерывного или периодического освещения местности и определения местоположения войск и объектов противника при ведении боевых действий ночью. Осветительные артиллерийские боеприпасы также могут быть использованы для контроля за результатами стрельбы на поражение, ослепления наблюдательных пунктов и расчетов огневых средств противника, ориентирования войск в ходе боя путем подачи сигналов (постановки световых ориентиров) и для обозначения направления действия отдельных подразделений.

Известно, что видимость и различимость местных предметов обусловлена такими факторами, как размер целей, расстояние от цели до наблюдателя, контраст освещения между целью и фоном, на который она проецируется, острота зрения наблюдателя, освещенность цели и продолжительность наблюдения.

Первые четыре из вышеперечисленных факторов определяются условиями, при которых происходит наблюдение. От действия осветительного снаряда зависят только два последних фактора. На время освещения целей большое влияние будет оказывать ветер: чем он сильнее, тем меньшее время факел с парашютом, выброшенный из корпуса снаряда будет находиться в районе цели. При этом скорость перемещения факела на парашюте в горизонтальном направлении близка к скорости ветра.

Для обеспечения равномерности освещения цели (а следовательно, и лучшего ее наблюдения) необходимо, чтобы факел на парашюте снижался с минимально возможной скоростью.

Американцы L. Frieder и W. Finken в 1952 г. взяли патент на конструкцию парашютного осветительного снаряда, в котором факел и парашют, усиленный кордом, после выхода из корпуса снаряда оставались в цилиндре, снабженном аэродинамическими тормозами, до тех пор, пока скорость вращения и скорость полета не уменьшались до безопасных величин. Это должно было позволить вести огонь осветительным снарядом с большой начальной скоростью и задавать его разрыв в любой точке траектории.

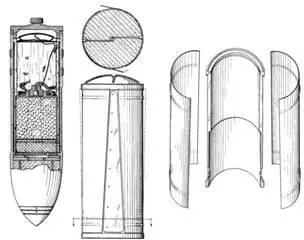

Конструкция парашютного осветительного снаряда, предложенная компанией Aerostatica (Италия, 1954).

В настоящее время на вооружении артиллерии Сухопутных войск РФ имеется достаточно широкая номенклатура осветительных боеприпасов. Так, для стрельбы из 82- и 120-мм минометов применяются минометные выстрелы с осветительными минами, а для стрельбы из 122- и 152-мм самоходных и буксируемых гаубиц — выстрелы с осветительными снарядами (см. табл.5).

На примере устройства 122-мм осветительного снаряда С-463 рассмотрим конструктивную схему построения современных осветительных артиллерийских боеприпасов ствольной артиллерии.

Снаряд С-463 состоит из стального корпуса, внутри которого последовательно размещены переходная втулка (у снаряда С4 переходная втулка установлена в головной части), вышибной заряд, диафрагма, факел (осветительный элемент) с вертлюгом и парашютом, два полуцилиндра. Донная часть корпуса снаряда закрывается дном. Для обеспечения дистанционного действия снаряд комплектуется дистанционным взрывателем.

Вышибной заряд представляет собой три шашки спрессованного дымного ружейного пороха, которые располагаются в специальном металлическом стакане (футляре).

Факел (осветительный элемент) состоит из цилиндрического стального корпуса с картонной термоизоляцией внутри и запрессованного в него пиротехнического осветительного состава. В дне корпуса факела имеется держатель к которому прикреплены веотлюг и серьга. К серьге стальными тросами фиксируется парашют. Для удержания факела в определенном положении внутри корпуса снаряда в снаряжение осветительного снаряда включены два полуцилиндра, на которые непосредственно опирается корпус факела. Одновременно полуцилиндры выполняют роль камеры для размещения сложенного (запрессованного) парашюта. К корпусу факела снаряда С4 приварены четыре лопасти, служащие для гашения скорости вращения.

Осветительный состав представляет собой «классическую» механическую смесь металлического горючего, окислителя, цементаторов и флегматизаторов. В качестве горючего используются порошкообразные магний, алюминий или их смеси, в качестве окислителей — нитраты или хлораты легких металлов (например, нитрат бария, нитрат натрия и др.), в качестве цементаторов — олифа, канифоль, камфора, идитол и др. Изготовляют осветительные составы в специальных смесителях. Перед смешиванием исходные материалы измельчают, сушат и просеивают. Далее полученную готовую смесь прессуют, как правило, в несколько приемов в корпус факела.
