Перед стрельбой на огневой позиции в соответствии с данными таблиц стрельб производится установка дистанционного взрывателя по дистанционной шкале. После выстрела на заданной дистанции срабатывает дистанционный взрыватель (на высоте 400–600 м) и воспламеняет вышибной заряд. Газы, формирующиеся при сгорании пороха вышибного заряда, создают давление, под действием которого через диафрагму, корпус факела, полуцилиндры срезается резьба дна. Одновременно форс пламени, образующийся при сгорании пороха вышибного заряда, через отверстия в стакане и диафрагме воспламеняет пиротехнический осветительный состав факела. Под действием центробежных сил дно, имеющее дисбаланс массы, уходит с траектории движения снаряда, а полуцилиндры после выхода из корпуса разлетаются в стороны, освобождая факел с парашютом. Под действием скоростного напора воздуха парашют раскрывается, и факел снижается со скоростью 8,5-10 м/с, освещая местность.

В 130-мм осветительном снаряде СП-46 используется парашютная система двухфазного (двухступенчатого) раскрытия. Особенностями данной конструкции является то, что в ней используется центральный трос, а в куполе парашюта и в торцевой части факела установлены опорные вертлюги.

Один конец центрального троса с помощью припоя прикреплен в трубке, конструктивно размещенной по оси факела. Верхний конец троса соединяется с вертлюгом, закрепленным в полюсной части купола.

Длину центрального троса выбирают из условий обеспечения заданной площади сопротивления при выполнении первой фазы (ступени) раскрытия купола. При выбросе сборки парашют вначале раскрывается не полностью, что предотвращает обрыв строп или разрыв купола вследствие большой скорости снаряда. Только через 5 с, когда скорость факела значительно снизится, припой под действием горящего осветительного состава расплавляется, в результате чего конец центрального троса освобождается, и купол парашюта раскрывается полностью.

Особенностями конструкции 152-мм снаряда С6 является наличие в составе парашютного узла совместно с основным промежуточного вертлюга, к держателю которого присоединяются стропы парашюта, а к пальцу — соединительное и тросовое звенья. Парашют изготовлен из капрона с куполом крестообразной формы.

Основные тактико-технические характеристики отечественных осветительных снарядов представлены в табл. 7.

Конструктивные схемы большинства иностранных осветительных артиллерийских снарядов в основном аналогичны рассмотренным выше отечественным. Особенностью конструкции штатного осветительного 155-мм снаряда М485А2 (США), принятого на вооружение в 1970 г., является наличие двух парашютов — основного и тормозного, а также то, что факел и основной парашют размещаются в специальном контейнере. На внешней стороне корпуса контейнера установлены гибкие консоли — противоповоротные тормозные устройства, основное предназначение которых заключается в обеспечении прекращения вращения контейнера после выброса его из корпуса снаряда.

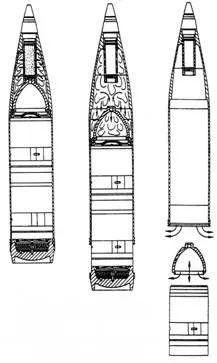

Схема действия 155-мм осветительного снаряда М485.

155-мм осветительный снаряд М485 А2.

155-мм осветительный снаряд М1066.

Вариант устройства осветительного артиллерийского снаряда с «новым вышибным приспособлением», запатентованный специалистами фирмы Rheinmetall в 1993 г.

155-мм осветительный снаряд М1А1 (ЮАР).

В настоящее время на вооружении некоторых иностранных государств находятся снаряды (в том числе и осветительные) с корпусами полнооживальной формы и привинтным дном с глубокой выемкой или привинтным донным газогенератором.

Известно, что это техническое решение было найдено в конце 1960-х — начале 1970-х гг. специалистами канадской фирмы Space Research Corporation. Длина такого снаряда составляет 6 калибров. В нем отсутствует цилиндрическая часть, а центровка в канале ствола осуществляется с помощью выступов (пилонов).

Применение в конструкции снаряда донного газогенератора позволяет увеличить дальность стрельбы примерно на 5–6 км и на 9-10 км для артиллерийских орудий с длиной ствола, соответственно, 39 и 52 калибра.

Основные характеристики иностранных осветительных снарядов представлены в табл. 8.

В 2009 г. на вооружение в США поступили 105-мм осветительный снаряд М1064 и 155-мм осветительный снаряд М1066. Эти боеприпасы обеспечивают освещение местности в инфракрасном диапазоне, имея при этом минимальную заметность в видимом диапазоне во время функционирования.

Иностранными военными специалистами утверждается, что применение таких снарядов значительно повышает эффективность ведения боевых действий в темное время суток: видимость на поле боя для личного состава, оснащенного приборами ночного видения, увеличивается значительно, тогда как противник, не использующий приборы ночного видения, не осведомлен об освещении поля боя, так как опускающаяся на парашюте инфракрасный факел практически не излучает в видимом диапазоне.

105-мм снаряд М1064 (IR Illuminating Cartridge) и 155-мм М1066 (IR Illuminating Projectile) разработаны на основе штатных осветительных боеприпасов 105-мм M314A3 и 155-мм М485А2 соответственно. При этом отмечается, что диаметр освещаемой поверхности у новых боеприпасов в 2–2,5 раза больше, чем у штатных.

Действие американского 155-мм снаряда М485А2 имеет свои особенности по сравнению с описанными отечественными снарядами.
